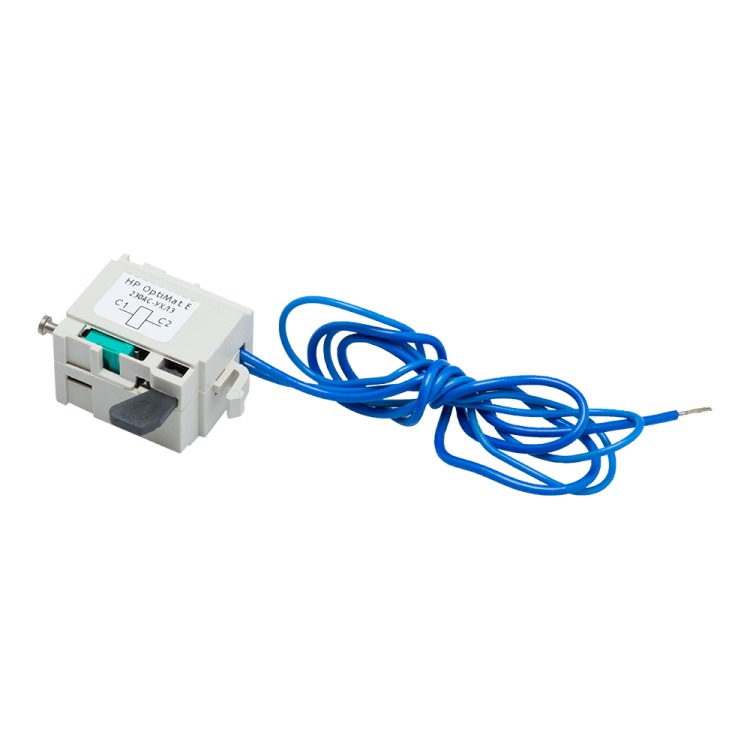

Расцепитель независимый OptiMat E 230 В AC, УХЛ3 КЭАЗ Optima 100035

Расцепитель независимый OptiMat E-230AC-УХЛ3 от КЭАЗ предназначен для удалённого отключения автоматических выключателей OptiMat E100 и OptiMat E250 при подаче напряжения на его катушку. Устройство работает с переменным током 230 В и совместимо с системами управления, где требуется дистанционное отключение нагрузки.

Назначение и область применения

Расцепитель независимый OptiMat E-230AC-УХЛ3 используется для дистанционного отключения автоматического выключателя при подаче управляющего сигнала на катушку. Он не влияет на токовую защиту самого выключателя - лишь выполняет команду на размыкание цепи. Подходит для установки в щитах управления, на производствах, в системах автоматизации и безопасности, где важно отключить оборудование издалека - например, при аварии, пожарной сигнализации или по расписанию.

Технические характеристики

• Тип тока: переменный (AC), 230 В - питание катушки рассчитано именно на эту величину, другие значения не допускаются;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов больше 12,5 мм, но не защищён от воды и пыли;
• Тип подключения: винтовые зажимы - провода фиксируются механически, требуют затяжки усилием 0,5–0,7 Нм;
• Способ монтажа: на монтажную плату - устанавливается прямо на DIN-рейку внутри корпуса выключателя, не является внешним устройством;
• Количество контактов: 0 - расцепитель не коммутирует силовые цепи, он только управляет механизмом отключения выключателя;
• Диапазон настройки КЗ: 0 А - не регулируется, не участвует в защитных функциях;
• Нормативные документы: ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012 - соответствует требованиям к аппаратам низковольтного распределения;
• Код в реестре РЭП: РЭ-2521/20 - зарегистрирован в государственной системе сертификации оборудования.

Совместимость и монтаж

Расцепитель независимый OptiMat E-230AC-УХЛ3 совместим исключительно с выключателями серии OptiMat E100 и OptiMat E250. Монтируется внутренне - через специальное гнездо на монтажной плате выключателя. Не устанавливается самостоятельно на стену или шкаф. Для подключения используются два провода: L и N. После установки необходимо проверить надёжность затяжки винтовых зажимов. Расцепитель имеет встроенную самоблокировку: после срабатывания он автоматически отключает питание катушки, предотвращая её перегрев.

Безопасность и стандарты

Изделие соответствует ГОСТ P 50030.2-2010, который определяет требования к аппаратам управления и защиты. Сертифицирован в соответствии с ТУ3422-055-05758109-2012. Отсутствие открытых токоведущих частей и степень защиты IP20 обеспечивают безопасность при обслуживании в закрытых щитах. Не применяется во взрывоопасных средах - не имеет соответствующего исполнения.

Преимущества

• Автоматическое отключение питания катушки после срабатывания - снижает риск перегрева и продлевает срок службы;
• Высокая надёжность благодаря конструктивному решению КЭАЗ - компактный модуль с минимальным числом движущихся элементов;
• Поддержка стандарта DIN - легко заменяется при необходимости ремонта или модернизации системы;
• Не требует внешнего источника питания - работает от сети 230 В AC, что удобно для большинства промышленных объектов.

Ограничения применения

• Не работает с другими типами выключателей - только OptiMat E100/E250;
• Не предназначена для работы с постоянным током - даже если напряжение равно 230 В DC, устройство не сработает;
• IP20 не позволяет использовать в помещениях с высокой влажностью, пылью или возможностью брызг воды - требует герметичного корпуса;
• Не имеет собственных защитных функций - не отключает при перегрузке или КЗ, только реагирует на сигнал управления;
• Не рекомендован для частого включения/выключения более 10 раз в минуту - может произойти перегрев катушки.

Примеры использования

• Отключение конвейера по сигналу от системы пожарной безопасности;
• Дистанционное отключение станка при срабатывании кнопки экстренного останова;
• Автоматическое отключение группы освещения по расписанию через PLC-систему;
• Отключение насосной станции при достижении уровня жидкости в резервуаре.

Практические советы

• Перед установкой убедитесь, что выключатель OptiMat E100 или E250 имеет свободное место под расцепитель - некоторые модели уже укомплектованы другим модулем;
• Проверьте соответствие напряжения сети - 230 В +-10%. Превышение вызывает повреждение катушки;
• Используйте провода сечением 0,5–2,5 мм2 - слишком толстые трудно зажать, слишком тонкие могут нагреваться;
• После монтажа протестируйте работу: подайте 230 В на вход расцепителя - выключатель должен отключиться; затем отключите питание - он должен остаться в положении “off”;
• Не используйте расцепитель в качестве основного выключающего устройства - он служит только для дистанционного управления, а не для частого ручного отключения.
