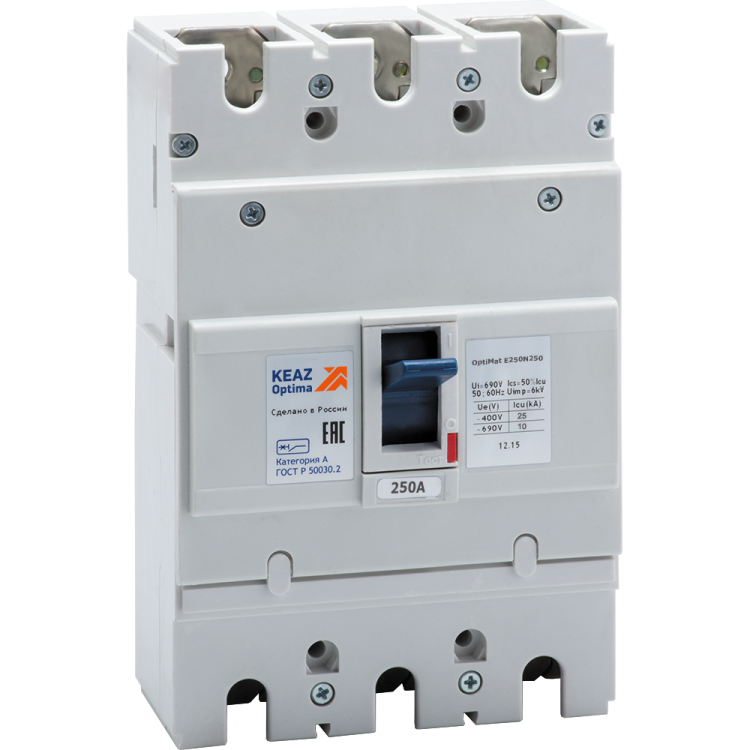

Выключатель автоматический OptiMat E250L250-УХЛ3 250А 3п 18кА КЭАЗ 100012

Автоматический выключатель OptiMat E250L250 от КЭАЗ - это надёжное устройство для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих системах. Выключатель OptiMat E250L250 рассчитан на номинальный ток 250 А, имеет трёхполюсное исполнение и устойчив к экстремальным температурам, что делает его подходящим для работы в сложных условиях. Артикул 100012 соответствует серии OptiMat E250, где сочетаются высокая отключающая способность и гибкая компоновка.

Назначение и область применения

OptiMat E250L250 предназначен для защиты электрических сетей переменного тока от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Применяется в распределительных щитах промышленных предприятий, торгово-логистических центров, ЖКХ и инфраструктурных объектах. Подходит для установки в системы с напряжением до 690 В и частотой 50/60 Гц. Благодаря прочному литому корпусу и стационарной конструкции, выключатель OptiMat E250L250 используется там, где требуется повышенная механическая и термическая стойкость.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 690 В AC
• Количество полюсов: 3
• Номинальная отключающая способность: 18 кА
• Тип расцепителя: электромагнитный + тепловой (двухступенчатая защита)
• Уставка срабатывания магнитного расцепителя: 2500 А
• Диапазон регулировки расцепителя КЗ: 18 А (фиксированная, не настраивается пользователем)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C
• Частота: 50/60 Гц
• Максимальное сечение кабеля: 120 мм2
• Крепление: винтовое, на монтажную плату
• Привод: ручной, с тумблером
• Количество вспомогательных контактов: 0
• Гарантийный срок: 36 месяцев
• Нормативные документы: ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012

Совместимость и монтаж

OptiMat E250L250 монтируется исключительно на монтажную плиту с помощью винтовых креплений. Несмотря на то, что в спецификации указано «подходит для монтажа на DIN-рейку», это возможно только через специальный адаптер, который не входит в комплект. Без адаптера установка на стандартную DIN-рейку невозможна. Подключение силовых проводов - винтовое, с возможностью подвода кабеля с любой боковой стороны. Диапазон сечения кабеля - от 16 до 120 мм2. Для обеспечения плотного контакта рекомендуется использовать наконечники типа НШВИ. Отдельно стоит отметить: выключатель не имеет фиксированного зазора между контактами при отключении - поэтому перед работой необходимо отключить питание и проверить отсутствие напряжения.

Безопасность и стандарты

OptiMat E250L250 соответствует требованиям ГОСТ P 50030.2-2010 и ТУ3422-055-05758109-2012, что гарантирует соответствие российским нормам безопасности. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от попадания пыли или влаги - устройство следует устанавливать только внутри закрытых щитов. Наличие дугогасительной камеры (3 секции) снижает риск возгорания при отключении больших токов. Работа при температурах ниже -60 C требует предварительного прогрева устройства перед первым включением.

Преимущества

• Высокая отключающая способность (18 кА) позволяет использовать выключатель OptiMat E250L250 даже в местах с высокими токами КЗ - например, рядом с мощными трансформаторами.
• Двухступенчатый расцепитель (тепловой + электромагнитный) обеспечивает точную защиту как от долговременных перегрузок, так и от аварийных режимов.
• Гибкий вариант подключения кабеля - можно подвести питание с левой или правой стороны, что упрощает сборку шинных систем.
• Одинаковая глубина установки с другими аппаратами серии OptiMat E позволяет компактно собирать распределительные щиты без лишних переходников.
• Устройство сохраняет работоспособность при экстремально низких температурах - идеально для холодных регионов России.

Ограничения применения

• Не предназначена для установки на DIN-рейку без дополнительного адаптера - он не входит в комплект и продается отдельно.
• IP20 не допускает использование во влажных помещениях, на улице или в пыльных средах без внешней защиты.
• Отсутствие вспомогательных контактов исключает возможность удалённого управления или сигнализации состояния - нельзя подключить кнопку “вкл/выкл” на пульт или индикацию.
• Фиксированная уставка магнитного расцепителя (2500 А) не поддаётся настройке - нельзя изменить порог срабатывания под конкретную нагрузку.
• Не рекомендуется для частого оперативного включения/отключения - предназначен для защиты, а не для коммутации в обычном режиме.

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха с мощностью до 160 кВт.
• Защита линии питания крупного конвейера или насосной станции в условиях низких зимних температур.
• Щитовое оборудование на складских комплексах с высокой плотностью оборудования и необходимостью надёжной защиты от КЗ.
• Объекты инфраструктуры (аэропорты, железнодорожные станции), где важна стабильность и отказоустойчивость.

Практические советы

• При монтаже на монтажную плату используйте равномерное затягивание винтов - избыточный момент может повредить корпус.
• Проверьте соответствие сечения кабеля (не более 120 мм2) - превышение вызывает нагрев и выход из строя.
• Если требуется управление с пульта или индикация - выбирайте другую модель с вспомогательными контактами (например, OptiMat E250L250C).
• Для работы в условиях постоянных колебаний температуры (например, на открытых площадках) обязательно предусмотрите теплоизоляцию щита.
• При замене старого автомата - сравнивайте не только ток, но и габариты: OptiMat E250L250 имеет уникальную форму, которая не всегда совпадает с аналогами других брендов.
