Выключатель автоматический OptiMat E250Н250-УХЛ3 3P 250А Icu-12кА РЭ2500А УХЛ3 - 230659 КЭАЗ

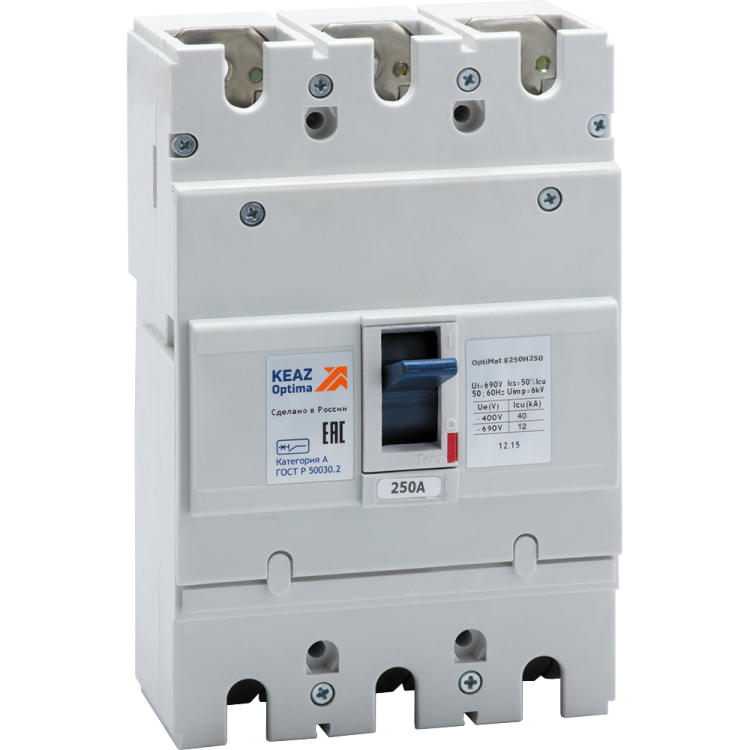

Автоматический выключатель 3-полюсный 250А Icu 12кА серия E250Н250-УХЛ3 КЭАЗ предназначен для защиты электрических сетей от перегрузок и коротких замыканий в промышленных и инфраструктурных объектах. Этот аппарат из серии OptiMat E250 сочетает надежность литого корпуса, широкий диапазон рабочих температур и гибкость монтажа - идеально подходит для систем с высокими требованиями к безопасности и долговечности.

Назначение и область применения

Автоматический выключатель 3-полюсный 250А Icu 12кА серия E250Н250-УХЛ3 КЭАЗ используется для защиты мощных электрических цепей переменного тока в промышленных установках, на производственных линиях, в распределительных щитах крупных зданий и инфраструктурных объектах. Подходит для управления нагрузками до 250 А, где требуется надежная защита от сверхтоков - например, на входе в цеховые щиты, у питание насосных станций, компрессоров или больших нагревательных элементов.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 690 В переменного тока (AC)
• Количество полюсов: 3
• Номинальная отключающая способность: 12 кА при 690 В
• Тип расцепителя: электромагнитный и тепловой (двухступенчатая защита)
• Уставка магнитного расцепителя: 2500 А (кратно номинальному току - 10×I_n)
• Настройка теплового расцепителя: фиксированная - 250 А (не регулируется)
• Диапазон срабатывания при КЗ: 25 А (порог минимального отключения при малых КЗ)
• Частота: 50/60 Гц
• Климатическое исполнение: УХЛ3 - работает при температурах от -60C до +40C
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, не предназначена для работы во влажной среде
• Максимальное сечение кабеля: 120 мм2
• Тип подключения: винтовые зажимы
• Количество вспомогательных контактов: 0
• Конструкция: стационарное исполнение, без возможности демонтажа без отключения сети
• Дугогасительная камера: 3 шт. (по одной на каждый полюс)

Совместимость и монтаж

Автоматический выключатель 3-полюсный 250А Icu 12кА серия E250Н250-УХЛ3 КЭАЗ монтируется на монтажную плату с использованием винтового крепления. Он не требует специальных направляющих - подходит для установки в сборочных щитах с жесткой конструкцией. Хотя устройство не имеет стандартного крепления на DIN-рейку, производитель указывает возможность использования адаптера для монтажа на рейку - это важно при реконструкции старых щитов. Для подключения используйте кабели сечением до 120 мм2; допускается подвод питания с любой боковой стороны благодаря симметричному расположению зажимов.

Безопасность и стандарты

Автоматический выключатель 3-полюсный 250А Icu 12кА серия E250Н250-УХЛ3 КЭАЗ соответствует требованиям ГОСТ P 50030.2-2010 и техническим условиям ТУ3422-055-05758109-2012. Принцип действия основан на двухступенчатой защите: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные скачки тока (короткие замыкания). Отключение происходит механически - без внешнего питания. Наличие трех дугогасительных камер обеспечивает безопасное гашение дуги даже при максимальной отключающей способности в 12 кА.

Преимущества

• Широкий диапазон рабочих температур (-60…+40 C) позволяет использовать устройство в холодных регионах и неотапливаемых помещениях
• Фиксированная уставка теплового расцепителя исключает случайную настройку и повышает надежность
• Совместимость с другими изделиями серии OptiMat E250 упрощает проектирование однотипных решений
• Винтовое подключение обеспечивает прочное соединение даже с массивными кабелями
• Жесткая конструкция литого корпуса снижает риск деформации при механическом воздействии

Ограничения применения

• Не предназначен для установки в условиях повышенной влажности, запыленности или агрессивной среды - степень защиты IP20 не обеспечивает герметичность
• Отсутствие вспомогательных контактов ограничивает возможность удаленного контроля состояния (например, сигнализация “включен” / “отключен”)
• Стационарное исполнение требует полного отключения питания перед сервисным обслуживанием - нельзя просто вынуть устройство из щита
• Не поддерживает прямой монтаж на DIN-рейку без дополнительного адаптера
• Номинальная отключающая способность 12 кА недостаточна для крупных энергообъектов с токами КЗ выше этого значения

Примеры использования

• Защита главного ввода в производственный цех с нагрузкой около 200–230 А
• Щит питания группы насосов на водопроводной станции
• Распределительный щит на складском комплексе с мощными осветительными и вентиляционными системами
• Цепь питания печи термообработки в металлообработке

Практические советы

• При выборе места установки учтите, что устройство не защищено от воды и пыли - не монтируйте его рядом с источниками пара, масла или опилок
• Для кабелей сечением 95–120 мм2 обязательно проверьте плотность затяжки винтов - слабый контакт вызывает перегрев
• Если вы заменяете старый автомат на аналогичный по току, но другого типа - убедитесь, что новый имеет ту же отключающую способность (12 кА) и класс ограничения тока
• Для монтажа на DIN-рейку закажите официальный адаптер от КЭАЗ - самодельные решения могут нарушить механическую стабильность
• Проверяйте соответствие номинала автомата нагрузке: 250 А - это предел, работать постоянно на 240 А не рекомендуется - лучше иметь запас в 10–15%
