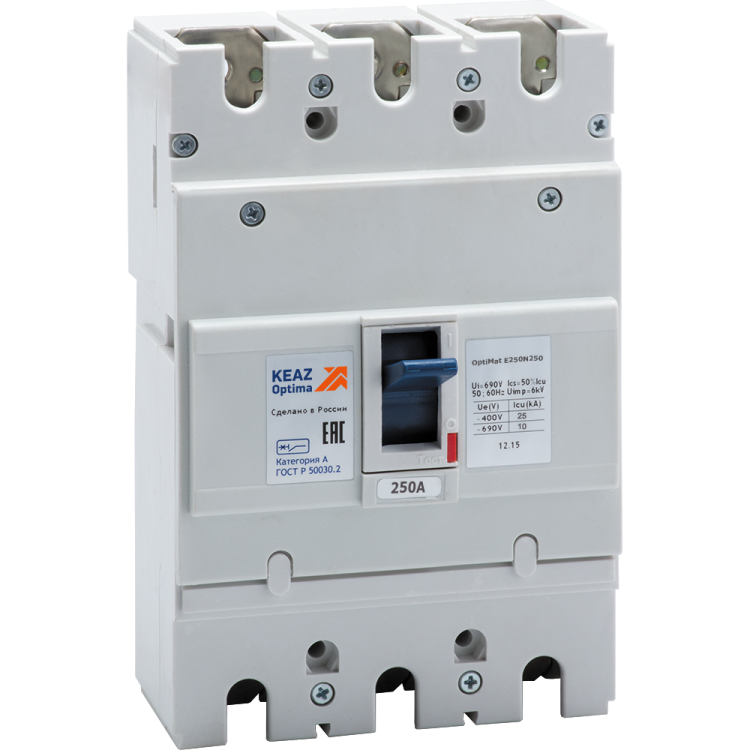

Выключатель автоматический 250А 25кА OptiMat E250N250 УХЛ3 КЭАЗ 230655

Автоматический выключатель OptiMat E250N250-УХЛ3 от КЭАЗ предназначен для защиты электрических сетей от перегрузок и коротких замыканий. Этот трёхполюсный аппарат с номинальным током 250 А и отключающей способностью 25 кА устанавливается на монтажную плату или DIN-рейку и работает в суровых условиях - от -60 до +40 C. Благодаря компактному литому корпусу и унифицированной конструкции, OptiMat E250N250-УХЛ3 легко интегрируется в системы распределения энергии на промышленных объектах.

Назначение и область применения

Автоматический выключатель OptiMat E250N250-УХЛ3 используется для защиты силовых цепей переменного тока в системах электроснабжения с напряжением до 690 В и частотой 50/60 Гц. Применяется в промышленных установках: на станках, конвейерах, распределительных щитах, в системах освещения крупных помещений и на объектах инфраструктуры. Подходит для условий с высокими требованиями к надёжности и долговечности - особенно там, где возможны резкие скачки тока или длительные нагрузки близкие к предельным.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 690 В AC
• Номинальная отключающая способность: 25 кА
• Количество полюсов: 3
• Тип расцепителя: электромагнитный и тепловой
• Уставка срабатывания магнитного расцепителя: 2500 А
• Диапазон регулировки срабатывания КЗ: 25 А (фиксированная уставка)
• Частота: 50/60 Гц
• Климатическое исполнение: УХЛ3 - рассчитан на работу при низких температурах и повышенной влажности
• Диапазон рабочих температур: от -60 до +40 C
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, но не от воды и пыли
• Максимальное сечение кабеля: 120 мм2
• Тип подключения: винтовое
• Способ монтажа: монтажная плата (возможно использование адаптера для DIN-рейки)
• Крепление: винтовое
• Привод: ручной рычажковый
• Наличие дугогасительной камеры: 3 (по числу полюсов)
• Вспомогательные контакты: отсутствуют
• Нормативные документы: ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012

Совместимость и монтаж

Автоматический выключатель OptiMat E250N250-УХЛ3 имеет фиксированную конструкцию и предназначены для установки на монтажную плиту. Для монтажа на DIN-рейку требуется специальный адаптер - он обеспечивает совпадение глубины установки с другими устройствами серии OptiMat E. Это позволяет собирать компактные шкафы без зазоров между аппаратами. Подключение проводов осуществляется через винтовые зажимы - допускаются медные кабели сечением до 120 мм2. Питание можно подвести с любой стороны - входные и выходные клеммы взаимозаменяемы. Монтаж возможен в любом положении: вертикальном, горизонтальном, перевёрнутом.

Безопасность и стандарты

Автоматический выключатель OptiMat E250N250-УХЛ3 соответствует требованиям ГОСТ P 50030.2-2010 и техническим условиям ТУ3422-055-05758109-2012. Он прошёл сертификацию в Реестре средств измерений РФ (код РЭ-2521/20). Конструкция предусматривает механическую блокировку - исключает случайное включение во время обслуживания. Наличие трёх дугогасительных камер снижает риск возгорания при отключении больших токов КЗ. Однако степень защиты IP20 не допускает эксплуатацию в сырых, запылённых или открытых помещениях без дополнительной защиты корпуса.

Преимущества

• Высокая отключающая способность - 25 кА - обеспечивает надёжную защиту даже при серьёзных аварийных режимах.
• Широкий диапазон рабочих температур (-60…+40 C) делает аппарат пригодным для холодных регионов и неотапливаемых помещений.
• Фиксированная уставка магнитного расцепителя (2500 А) и теплового расцепителя (250 А) гарантируют точную и воспроизводимую защиту без необходимости настройки.
• Универсальное подключение питанием с любой стороны упрощает проектирование и сборку щитов.
• Совместимость с другими изделиями серии OptiMat E по габаритам и глубине установки позволяет использовать единые решения для всей системы защиты.

Ограничения применения

• Не предназначен для работы в средах с высокой запылённостью, влажностью или воздействием жидкостей - IP20 не обеспечивает защиту от внешних факторов.
• Отсутствие вспомогательных контактов ограничивает возможности сигнализации состояния (например, “выключен” или “сработал”) - требует внешнего решения при необходимости контроля.
• Нельзя использовать в цепях постоянного тока - только переменный ток 50/60 Гц.
• Не рекомендован для частого ручного включения/отключения - предназначен для защиты, а не для оперативного управления.
• Требует обязательного использования адаптера для монтажа на DIN-рейку - не крепится напрямую.

Примеры использования

• Защита главного ввода в промышленном цехе с мощными двигателями (до 100–150 кВт).
• Щитовая распределения энергии на логистическом терминале с конвейерными линиями.
• Центральный автомат в неотапливаемом распределительном пункте на территории завода в Сибири.
• Обеспечение безопасности группы оборудования в пищевой промышленности, где важна надёжность, но нет агрессивной среды внутри шкафа.

Практические советы

• При выборе OptiMat E250N250-УХЛ3 проверьте соответствие сечения кабеля - максимальное 120 мм2. Большие провода не войдут в зажимы.
• Если планируете монтаж на DIN-рейку - закажите официальный адаптер от КЭАЗ. Самодельные крепления могут нарушить герметичность и теплоотдачу.
• Из-за отсутствия вспомогательных контактов для удалённого контроля используйте реле контроля состояния или контактные пары на соседнем оборудовании.
• Не применяйте в местах с частыми перебоями напряжения - аппарат не предназначен для защиты от просадок или импульсов, только от перегрузок и КЗ.
• Проверяйте температуру окружающей среды перед установкой - при работе ниже -40 C возможны изменения в механике привода; оптимально - выше -30 C.
• При замене - всегда отключайте питание. Автоматический выключатель OptiMat E250N250-УХЛ3 не имеет видимого разрыва при отключении - визуально трудно отличить состояние “вкл/выкл” без тестера.
