Перегородка межполюсная OptiMat E УХЛ3, 250А, 380В КЭАЗ (Курский электроаппаратный завод) 100024

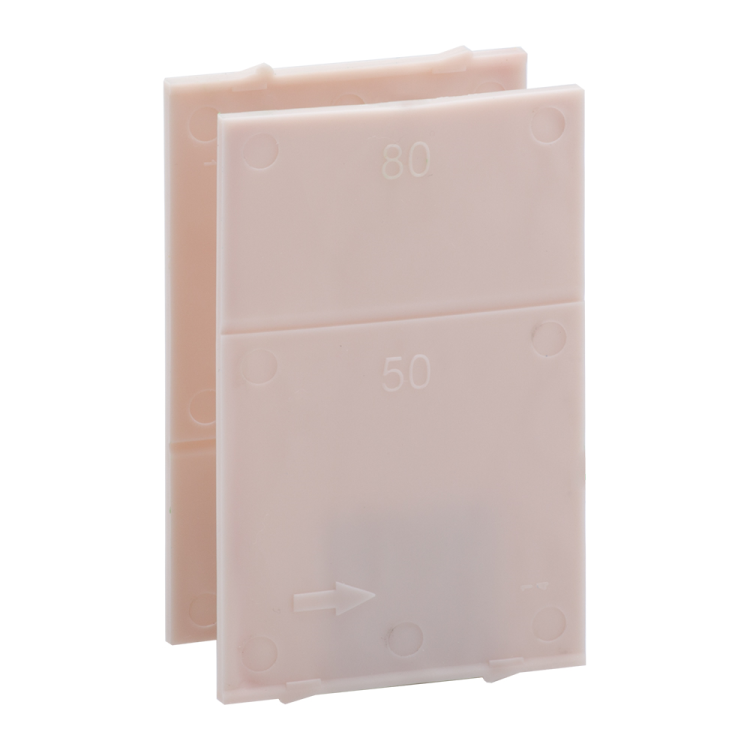

Перегородки межполюсные OptiMat E УХЛ3 (упаковка 2 шт) - элементы изоляции для автоматических выключателей серии OptiMat E, повышающие безопасность при использовании крупных проводников и предотвращающие пробой между фазами. Продаются комплектом по две штуки, совместимы с выключателями OptiMat E100 и OptiMat E250.

Назначение и область применения

Перегородки межполюсные OptiMat E УХЛ3 используются для усиления электрической изоляции между полюсами автоматических выключателей. Особенно актуальны при подключении толстых или многожильных проводов, которые могут сближаться и создавать риск межфазного замыкания. Также их можно устанавливать между соседними выключателями на одной монтажной плате, чтобы исключить случайный контакт между их клеммами.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 250 А
• Климатическое исполнение: УХЛ3 - предназначены для работы в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой влажностью
• Степень защиты: IP00 - не имеют собственной защиты от внешних воздействий; рассчитаны на использование внутри корпуса аппарата
• Способ монтажа: монтажная плата - устанавливаются на фиксированные гнезда передней панели выключателя
• Исполнение: высокое - обеспечивают достаточную длину изоляционного барьера для больших зазоров между клеммами
• Нормативный документ: ТУ3422-055-05758109-2012
• Код РЭП: РЭ-2521/20

Совместимость и монтаж

Перегородки межполюсные OptiMat E УХЛ3 совместимы только с выключателями серии OptiMat E100 и OptiMat E250. Установка выполняется с лицевой стороны устройства после подключения проводов - перегородки вставляются в специальные пазы между полюсами. Одна упаковка содержит две перегородки - достаточно для одного выключателя с двумя межполюсными зонами. Нельзя использовать одновременно с крышками клемм OptiMat E100-УХЛ3-2шт и OptiMat E250-УХЛ3-2шт - они занимают то же место и препятствуют установке перегородок.

Безопасность и стандарты

Перегородки межполюсные OptiMat E УХЛ3 изготовлены в соответствии с техническими условиями ТУ3422-055-05758109-2012 и проходят проверку на электрическую прочность и термическую стабильность. Они не являются средством защиты от прикосновения - применяются исключительно внутри распределительных устройств, где доступ к клеммам ограничен корпусом.

Преимущества

• Позволяют безопасно применять крупные проводники без риска межфазного замыкания
• Увеличивают надёжность коммутационных аппаратов в плотных сборках
• Упрощают компоновку панелей за счёт возможности установки между смежными выключателями
• Произведены КЭАЗ - известным производителем с опытом в области силовой автоматики

Ограничения применения

• Не подходят для открытых установок - степень защиты IP00 требует обязательного размещения внутри герметичного или закрытого щита
• Нельзя использовать совместно с крышки клемм OptiMat E - взаимоисключающая конструкция
• Подходят только для выключателей OptiMat E100 и OptiMat E250 - несовместимы с другими сериями или моделями других производителей
• Не предназначены для частой замены - рассчитаны на постоянную установку при первичном монтаже

Примеры использования

• Щитовые распределительные устройства с группой автоматов на 250 А, где подключены медные жилы сечением более 50 мм2
• Агрегаты на производстве: конвейеры, насосные станции, системы управления технологическими линиями
• Сборочные панели с несколькими выключателями OptiMat E, установленными вплотную друг к другу

Практические советы

• Устанавливайте перегородки сразу после присоединения проводов, до монтажа крышек - иначе придётся демонтировать всё заново
• Проверьте соответствие модели выключателя: OptiMat E100 и OptiMat E250 - другие серии не поддерживают эти перегородки
• Если используете несколько выключателей подряд - убедитесь, что между ними есть свободное пространство для установки перегородки
• Не пытайтесь адаптировать перегородки под другие типы аппаратов - даже небольшие отличия в форме гнезд могут привести к некорректному контакту или трещинам
• Храните в сухом месте - хотя исполнение УХЛ3 допускает работу в условиях повышенной влажности, длительное хранение во влажной среде снижает долговечность изолятора
