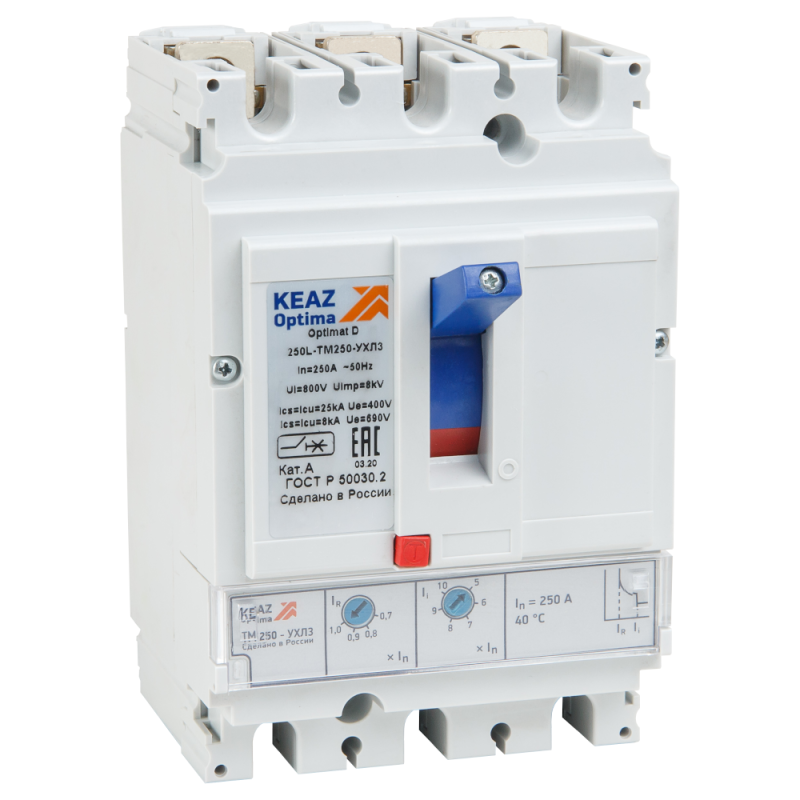

Выключатель автоматический OptiMat D250F-TM200-УХЛ3| 291446 | КЭАЗ

Автоматический выключатель OptiMat D250F-TM200-УХЛ3 КЭАЗ предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Этот прибор сочетает надёжную термомагнитную защиту с возможностью точной настройки, что делает его подходящим для промышленных объектов с жёсткими условиями эксплуатации. Артикул 291446 соответствует модели из серии OptiMat D, разработанной КЭАЗ для работы в сложных климатических условиях.

Назначение и область применения

OptiMat D250F-TM200-УХЛ3 КЭАЗ используется для защиты трёхфазных сетей переменного тока частотой 50 Гц. Подходит для установки в распределительных щитах промышленных предприятий, на участках с мощным оборудованием - станках, насосах, компрессорах, конвейерах. Обеспечивает безопасность кабельных линий и электродвигателей при перегрузках и аварийных токах короткого замыкания. Применяется там, где требуется надёжная, не требующая обслуживания защита с широким диапазоном настроек.

Технические характеристики

• Номинальный ток: 200 А
• Номинальное напряжение: 690 В AC
• Количество полюсов: 3
• Номинальная отключающая способность: 50 кА
• Тип расцепителя: комбинированный - тепловой и электромагнитный
• Диапазон настройки тепловой защиты: 140–200 А
• Уставка магнитного расцепления: 5–10 In (т.е. 1000–2000 А при Iном=200 А)
• Диапазон регулировки тока КЗ: 700–2000 А
• Максимальное сечение кабеля: 70 мм2
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +70 C
• Тип подключения: болтовое, на монтажной плате
• Крепление: винтовое
• Привод: ручной, стационарная рукоятка
• Цвет: серый (RAL 7035)
• Частота: 50 Гц
• Гарантия: 60 месяцев

Совместимость и монтаж

OptiMat D250F-TM200-УХЛ3 КЭАЗ рассчитан на монтаж на монтажной плате. Для установки требуется свободное место вокруг аппарата для теплоотвода и доступа к клеммам. Болтовое подключение позволяет использовать кабели сечением до 70 мм2. Монтаж выполняется только в сухих помещениях с контролируемой средой - степень защиты IP20 исключает использование в сырых, пыльных или открытых зонах. Наличие моторного привода опционально - для удалённого управления требуется доп. оборудование. Выключатель совместим с другими устройствами серии OptiMat D, обеспечивая селективность в многоуровневых системах защиты.

Безопасность и стандарты

OptiMat D250F-TM200-УХЛ3 КЭАЗ соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-062-05758109-2015. Соответствие нормам гарантирует соответствие международным стандартам на автоматические выключатели. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2519/20). Конструкция обеспечивает токоограничение - снижает энергию, проходящую через цепь при КЗ, защищая смежное оборудование. Электромагнитная совместимость предотвращает влияние на чувствительные приборы рядом.

Преимущества

• Точные настройки тепловой и магнитной защиты позволяют адаптировать аппарат под конкретную нагрузку, минимизируя ложные срабатывания.
• Высокая отключающая способность (50 кА) обеспечивает безопасность даже при серьёзных авариях.
• Широкий диапазон рабочих температур (-60…+70 C) позволяет применять в холодильных камерах, на открытых площадках, в суровых климатических зонах.
• Мостиковая контактная система роторного типа повышает долговечность и снижает риск нагрева контактов.
• Совместимость с остальной серией OptiMat D даёт возможность построить согласованную систему защиты с гарантированной селективностью.
• Длительная гарантия (5 лет) подтверждает надёжность конструкции и материалов.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - IP20 не защищает от пыли и влаги.
• Отсутствуют вспомогательные контакты - нельзя подключить сигнализацию или дистанционное управление без внешних модулей.
• Требуется ручное включение после срабатывания - автоматическое восстановление невозможно.
• Не поддерживает протоколы связи (Modbus, Profibus и др.) - не подходит для систем с интеллектуальным мониторингом без дополнительных интерфейсов.
• Не рекомендован для частых операций включения/выключения - предназначен для защиты, а не для частого ручного переключения.

Примеры использования

• Защита главного входа на промышленном цехе с мощными электродвигателями (до 100 кВт).
• Щит питания конвейерной линии в пищевой промышленности, работающей при низких температурах.
• Распределительный щит на нефтегазовом объекте в регионах с континентальным климатом.
• Система питания насосной станции в условиях повышенной вибрации и перепадов температур.

Практические советы

• При выборе уставки тепловой защиты ориентируйтесь на максимальный рабочий ток нагрузки - не выше 200 А, но не ниже 140 А, чтобы избежать ложных отключений.
• Проверьте посадочный размер и глубину монтажной плиты перед установкой - габариты OptiMat D250F-TM200-УХЛ3 КЭAZ требуют достаточного пространства.
• Обязательно затяните болты кабельных соединений с моментом, указанным в руководстве - недостаточный крутящий момент вызывает перегрев.
• Для условий с частыми колебаниями напряжения или импульсными нагрузками проверьте соответствие уставки магнитного расцепления (Im = 5–10In) - при необходимости выберите более высокую уставку.
• При работе в условиях низких температур (ниже -40 C) убедитесь, что механизм привода остаётся подвижным - возможно, потребуется периодическая проверка.
