Блокировка рычага управления съем. NS100/630 SchE 29370 APC

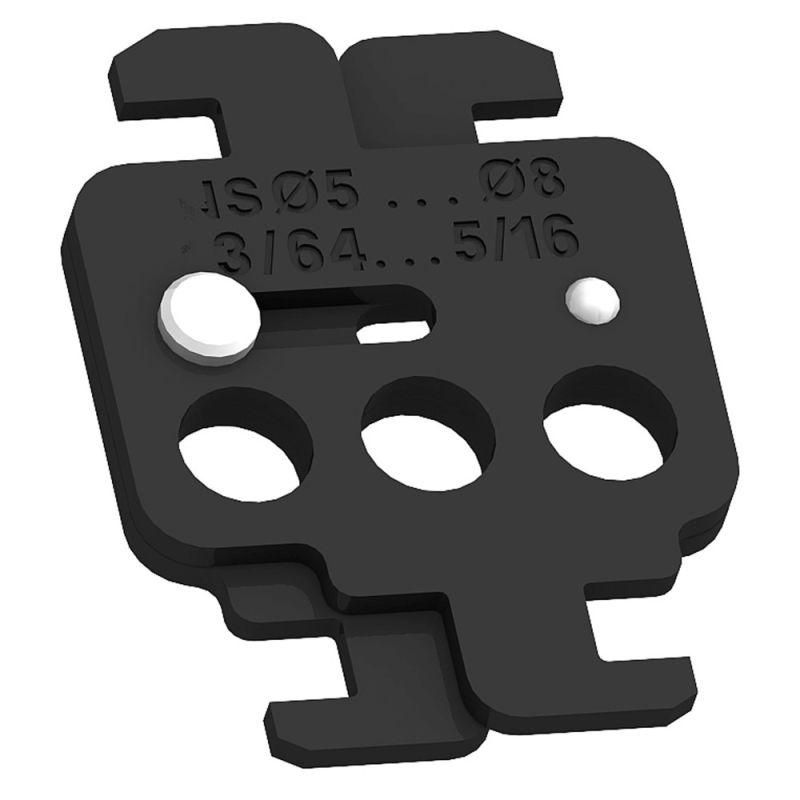

Съемная блокировка рычага управления NS100/630 от Schneider Electric предназначена для физической блокировки положения рычага выключателя в положении «выкл» с помощью одного–трёх навесных замков. Это устройство обеспечивает безопасную изоляцию оборудования при проведении техобслуживания, ремонта или просто для предотвращения случайного включения. Подходит для автоматических выключателей серии Compact NS и совместимых моделей.

Назначение и область применения

Съемная блокировка рычага управления NS100/630 используется для запирания рычага управления выключателя в отключенном состоянии. Это необходимо при выполнении работ по техническому обслуживанию, плановому ремонту или при необходимости исключить возможность включения оборудования посторонними лицами. Устройство применяется в распределительных щитах, на панелях управления, у двигателей, генераторов и других участках электроснабжения, где требуется повышенный уровень безопасности.

Технические характеристики

• Тип: устройство блокировки навесным замком
• Количество замков: до 3
• Совместимо с: выключателями серии Compact NS (NS100, NS630 и другие), а также с Compact NR, NSJ, NSX, NG, NB, NSE, TeSys GV4/BV4, Easypact CVS и PowerPact B
• Метод установки: крепление на рычаг управления без инструментов
• Материал корпуса: прочный термопластик, устойчивый к механическим нагрузкам и химическим воздействиям
• Работает при температуре от -25C до +70C

Совместимость и монтаж

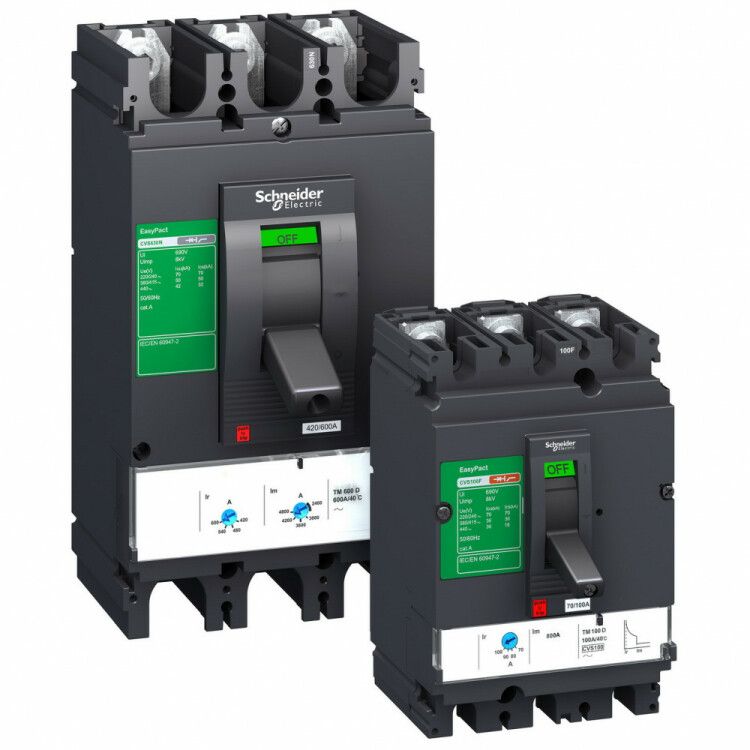

Съемная блокировка рычага управления NS100/630 легко устанавливается на рычаги управления выключателей следующих серий: Compact NS100, NS630, NS400, NSX250, NSX400, NSX500, NSX630, NS80, NSC100, NSF150, NSX100, NSXm, NR100, NR160, NR250, NR400, NR630, NSE75, NSF250, NG160, NB400, NB600, NSJ400, NSJ600, а также на модели Easypact CVS100, CVS160, CVS250 и PowerPact B. Для установки достаточно зафиксировать блокировку на рычаге - она плотно фиксируется без болтов или винтов. После этого можно заключить один или три навесных замка в предусмотренные для этого проушины. Снятие происходит так же просто: замки открываются, блокировка снимается руками.

Безопасность и стандарты

Устройство соответствует требованиям международной системы безопасности LOTO (Lock Out Tag Out) и рекомендациям IEC 60947-2. Обеспечивает физическую блокировку, что является обязательным условием для работы в соответствии с нормами OSHA и ГОСТ Р 50030.3. Применение данной блокировки снижает риск травматизма и нарушений правил техники безопасности при работе с высоковольтными цепями.

Преимущества

• Поддерживает принципы LOTO - гарантирует, что оборудование не будет включено во время ремонтных работ
• Не требует доработки выключателя - устанавливается на существующий рычаг без сверления или изменения конструкции
• Позволяет одновременно применить до трёх замков - идеально для командной работы, когда каждый сотрудник использует собственный замок
• Высокая надежность крепления - не соскальзывает даже при вибрациях
• Удобно хранится и транспортируется - компактный размер и легкий вес

Ограничения применения

• Не подходит для выключателей, не входящих в перечень совместимых серий - проверьте соответствие перед покупкой
• Не предназначен для использования в условиях постоянного контакта с водой или агрессивными средами - не имеет IP-защиты
• Не работает как самостоятельное устройство защиты - требует наличия навесных замков
• Не рассчитана на частые снятия и установки - длительная эксплуатация может привести к износу фиксаторов

Примеры использования

• На промышленном конвейере: после отключения питания выключатель блокируется, чтобы никто не мог случайно включить линию во время замены деталей
• В распределительном щите офисного здания: при плановой проверке электрощита все сотрудники используют свои замки - работа возможна только после снятия всех замков
• На генераторной установке: блокировка препятствует включению резервного питания до завершения работ на основной сети
• На насосной станции: при техобслуживании двигателя блокировка NS100/630 предотвращает аварийное включение

Практические советы

• Перед установкой убедитесь, что рычаг находится в положении «OFF». Блокировка не сработает, если рычаг не полностью отведен
• Выбирайте навесные замки с цветовой маркировкой - это ускоряет идентификацию ответственных за работу
• Не используйте силовые замки или металлические цепи вместо стандартных навесных - они могут повредить механизм блокировки
• Проверяйте состояние пластиковых элементов каждые 6 месяцев - при появлении трещин или деформаций замените блокировку
• Храните блокировку в сухом месте - влага может вызвать трудности при последующем использовании
