Устройство блокировочное КТЭ 630 (уп.1шт) EKF ctr-k-04

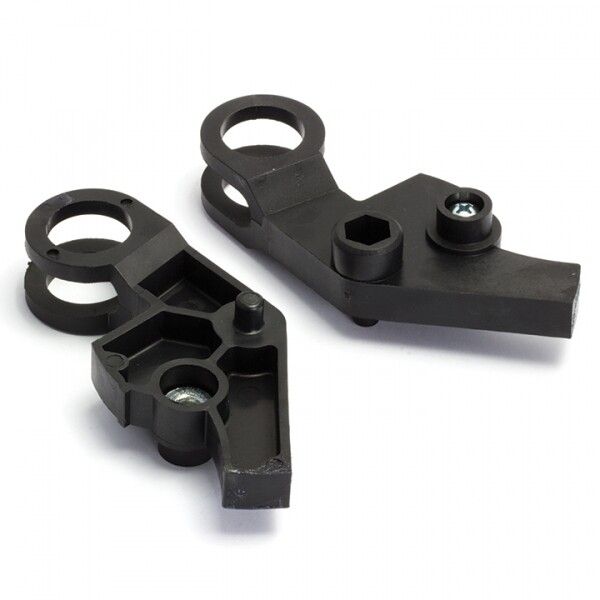

Устройство блокировочное КТЭ 630 от EKF серии PROxima - механический блокиратор, обеспечивающий взаимную блокировку двух контакторов КТЭ в реверсивных схемах, предотвращая одновременное включение противофазных цепей. Применяется в системах управления двигателями, где важна безопасная смена направления вращения.

Назначение и область применения

Устройство блокировочное КТЭ 630 используется исключительно для создания механической блокировки между двумя контактными аппаратами типа КТЭ. Его задача - физически препятствовать одновременному замыканию контактов в прямой и обратной схеме включения, что исключает короткое замыкание на шинах питания. Подходит для установки в распределительных щитах, на станках, транспортерах, насосных станциях и других объектах с реверсивным управлением двигателем.

Технические характеристики

• Тип устройства: Блокирующее устройство
• Максимальный ток коммутируемых цепей: не указан - применяется совместно с контакторами КТЭ до 630 А
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - предназначен для работы в закрытых помещениях с умеренным климатом, допускаются колебания температуры от −40 C до +40 C
• Способ монтажа: крепление на винты
• Гарантийный срок: 84 месяца (7 лет)
• Нормативный документ: ГОСТ Р 50030.4.1-2002 - соответствует требованиям к низковольтному оборудованию для управления и коммутации

Совместимость и монтаж

Устройство блокировочное КТЭ 630 совместимо только с контактными аппаратами серии КТЭ от EKF. Монтируется на DIN-рейку рядом с двумя контакторами КТЭ. Для установки требуется вывернуть два винта на корпусе каждого контактора, совместить пазы блокиратора с рычагами привода и зафиксировать болтами. Не требует внешнего питания. Обязательно проверьте соответствие габаритов контакторов - устройство рассчитано именно на модели КТЭ с определённой шириной и расположением приводных механизмов.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.4.1-2002, который регламентирует требования к электрооборудованию для управления и коммутации. Наличие механической блокировки обеспечивает повышенную надёжность по сравнению с электрическими блокировками, так как не зависит от работоспособности цепей управления. Однако из-за степени защиты IP20 не рекомендуется применение во влажных, запылённых или открытых зонах.

Преимущества

• Физическая блокировка исключает возможность ошибочного включения обоих контакторов одновременно
• Не требует внешнего источника питания - работает всегда, даже при отказе автоматики
• Высокий гарантийный срок - 7 лет, что свидетельствует о долговечности конструкции
• Простота монтажа - не нужна доработка щита, достаточно совместить с готовыми контактными аппаратами
• Совместимость с сериями KTE от EKF - гарантированная механическая согласованность

Ограничения применения

• Подходит только для контакторов КТЭ - несовместимо с другими моделями, включая аналоги от других производителей
• IP20 не позволяет использовать в условиях высокой влажности, пыли или на улице
• Не обеспечивает электрическую блокировку - если система управления использует только электронные интерlocks, этот блокиратор будет лишним
• Требует точного соблюдения положения контакторов - смещение более чем на несколько миллиметров может нарушить работу механизма

Примеры использования

• Реверсивный пуск асинхронного двигателя вентилятора в системе вентиляции
• Управление лебёдкой с возможностью изменения направления движения
• Переключение направления конвейера в пищевой или логистической линии
• Системы управления лифтами и эскалаторами с резервным механическим блокировщиком

Практические советы

• Перед монтажом убедитесь, что контакторы КТЭ установлены на одной рейке и находятся на одинаковой высоте - иначе блокиратор не сможет правильно зацепить рычаги
• Проверьте свободный ход приводных рычагов перед установкой - они должны двигаться без перекосов
• Не используйте устройство в паре с контактными аппаратами другой серии - даже если они имеют похожий номинал
• При обслуживании щита отключите питание и убедитесь, что блокиратор не препятствует ручному отключению контакторов
• Для повышения безопасности в средах с риском попадания пыли или влаги - дополнительно герметизируйте щит или выбирайте изделия с более высокой степенью защиты
