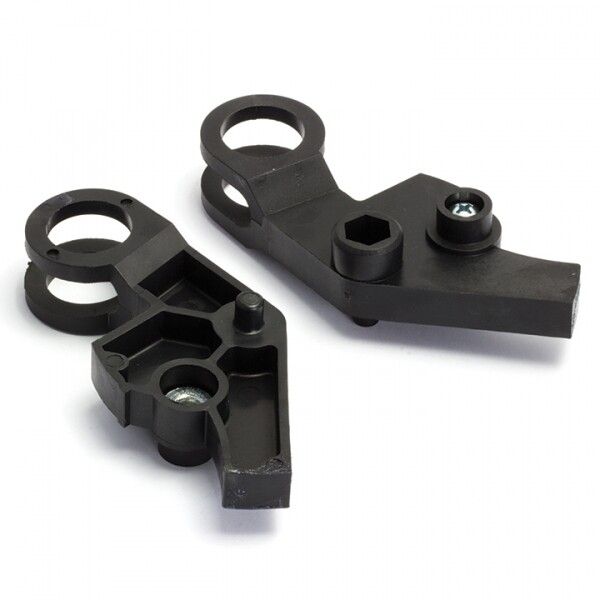

Устройство блокировочное КТЭ 115-150 (уп.1шт) EKF ctr-k-01

Устройство блокировочное КТЭ 115-150 от EKF серии PROxima - механический блокиратор, обеспечивающий взаимную блокировку между двумя контакторами КТЭ для предотвращения одновременного включения в реверсивных схемах. Применяется в системах управления двигателями, где важна безопасная смена направления вращения.

Назначение и область применения

Устройство блокировочное КТЭ 115-150 используется исключительно для создания механической блокировки между парой контакторов серии КТЭ. Его задача - физически препятствовать включению одного контактора, пока другой находится во включенном состоянии. Это необходимо для безопасности: предотвращает короткое замыкание при случайном одновременном включении прямого и обратного направления тока в двигателе.

Подходит для установки в распределительных щитах на объектах с реверсивными нагрузками: насосы, вентиляторы, конвейеры, лифты, станки с изменением направления движения.

Технические характеристики

• Тип устройства: Блокирующее устройство (механическая связь между контактами)
• Степень защиты: IP20 - защищено от прикосновений пальцами и крупными предметами, но не от пыли и влаги; требует установки внутри закрытого корпуса
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным климатом, температурой от −25C до +40C и относительной влажностью до 90%
• Способ монтажа: На винтовые крепления - фиксируется болтами к DIN-рейке или основанию щита
• Гарантийный срок: 84 месяца (7 лет)
• Соответствие нормативному документу: ГОСТ Р 50030.4.1-2002 - требования к низковольтным коммутационным аппаратам

Совместимость и монтаж

Устройство блокировочное КТЭ 115-150 совместимо только с контакторами серии КТЭ. Не работает с другими сериями (например, КТЭ-А, ЛМЭ, ABB LC1D и т.д.).

Монтаж выполняется на двух рядом установленных контакторах КТЭ. Для этого:

• Размещают два контактора на одной DIN-рейке с минимальным зазором между ними
• Фиксируют блокиратор винтами через отверстия в боковой части контакторов
• Не требуется подключение проводов - устройство полностью механическое

Перед установкой проверьте, что штоки контакторов находятся в одном горизонтальном уровне - иначе блокировка будет работать некорректно.

Безопасность и стандарты

Устройство соответствует ГОСТ Р 50030.4.1-2002, который регламентирует требования к надёжности и безопасности низковольтных коммутационных аппаратов. Механическая блокировка обеспечивает уровень безопасности выше, чем электрическая, так как не зависит от питания и работы цепей управления.

Преимущества

• Полная отказоустойчивость - не требует внешнего питания, не выходит из строя при перегрузках или обрыве цепи управления
• Высокая долговечность - металлические детали, устойчивые к износу
• Простота установки - не нужна наладка, достаточно правильно расположить контакторы
• Длительная гарантия - 7 лет, что свидетельствует о высоком качестве компонентов

Ограничения применения

• Не применяется вне системы контакторов КТЭ - несовместим с другими моделями
• IP20 не допускает использование в открытых или влажных средах - обязательно помещение с контролируемой средой
• Не обеспечивает электрическую блокировку - если требуется дублирующая защита, следует использовать также электрические блокировки в цепях управления
• Не предназначен для частого реверсирования - рекомендовано не более 10–15 переключений в час для сохранения механической целостности

Примеры использования

• Реверсивный пуск вентилятора в системе вентиляции - предотвращает одновременный запуск в обоих направлениях
• Управление конвейером с возможностью изменения направления перемещения груза
• Приводы станков с ЧПУ, где требуется точная смена направления вращения шпинделя
• Лифтовые механизмы с функцией подъёма/спуска

Практические советы

• Выбирайте место установки так, чтобы блокиратор был легко доступен для осмотра - он не имеет индикации состояния
• Проверяйте свободное движение рычагов после монтажа - они должны возвращаться в исходное положение без усилия
• Избегайте установки в местах с вибрацией - она может со временем ослабить крепления
• При замене контактора всегда используйте тот же тип - КТЭ 115-150 не подойдёт к другому контактору даже от EKF
• Запасной блокиратор можно хранить в сухом месте - он не боится длительного хранения
