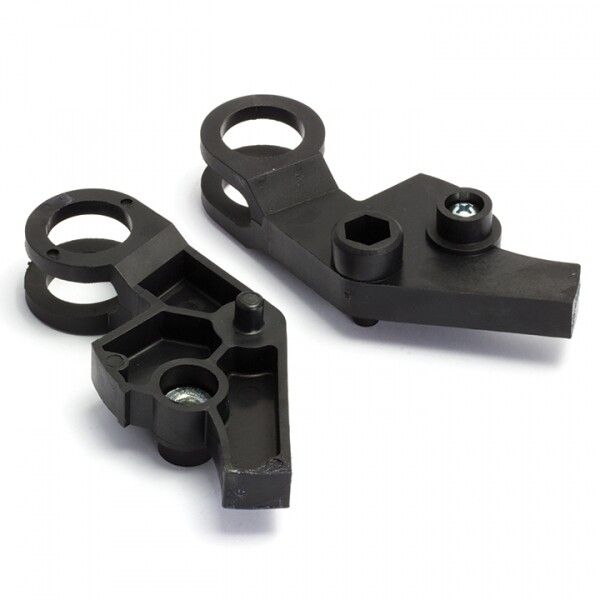

Устройство блокировочное КТЭ 265-500 (уп.1шт) EKF ctr-k-03

Устройство блокировочное КТЭ 265-500 от EKF серии PROxima - механический блокиратор, обеспечивающий взаимную блокировку двух контакторов КТЭ в реверсивных схемах, предотвращая одновременное включение противоположных направлений работы оборудования.

Назначение и область применения

Устройство блокировочное КТЭ 265-500 применяется исключительно для сборки реверсивных цепей с контактными аппаратами серии КТЭ. Его задача - физически запрещать включение одного контактора, пока другой находится во включенном состоянии. Это необходимо для безопасности: например, чтобы двигатель не получил команду на вращение в обоих направлениях одновременно, что вызвало бы короткое замыкание или повреждение механизма.

Технические характеристики

• Тип устройства: Блокирующее устройство
• Способ монтажа: Крепление винтом
• Степень защиты: IP20 - защищает от доступа пальцев и твердых предметов более 12 мм, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным и холодным климатом, при температуре от −40 C до +40 C и относительной влажности до 90%
• Гарантийный срок: 84 месяца (7 лет)
• Соответствие нормативному документу: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Устройство блокировочное КТЭ 265-500 совместимо только с контактными аппаратами серии КТЭ. Монтируется на корпуса контакторов с помощью винтового крепления - требует наличия соответствующих отверстий на боковой поверхности контактора. Не подходит для установки на другие типы контакторов (например, ABB, Schneider, IEK других серий). Для правильного функционирования требуется точная выравнивание осей блокировки между двумя соседними контакторами.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1-2002, который регламентирует безопасность управления электрооборудованием. Применение этого блокиратора обеспечивает выполнение принципа “блокировка по механическому интерференсу” - один из самых надежных способов предотвращения аварийных ситуаций в реверсивных схемах.

Преимущества

• Механическая блокировка работает без питания - не зависит от состояния автоматики или программного контроллера
• Высокая долговечность: гарантия 7 лет указывает на прочность материалов и конструкции
• Простота установки: не требует сложной наладки, достаточно правильно закрепить и провернуть рычаги
• Совместимость с продукцией EKF серии PROxima - позволяет собирать унифицированные системы контроля

Ограничения применения

• Не предназначен для использования вне помещений - степень защиты IP20 не защищает от влаги, пыли и перепадов температуры на улице
• Работает только с контактными аппаратами КТЭ; несовместим с другими моделями даже от EKF
• Не обеспечивает электрическую блокировку - если нужна дублирующая защита через контакты реле, её следует реализовать дополнительно
• Не рекомендуется применять в средах с высокой вибрацией без дополнительной фиксации - возможен сдвиг элементов блокировки

Примеры использования

• Реверсивные станки с ЧПУ - управление движением стола вперед/назад
• Конвейеры с обратным ходом - например, для перемещения груза в две стороны
• Подъемники с реверсивным двигателем - предотвращение одновременного включения подъёма и опускания
• Вентиляционные системы с переключением режимов воздушного потока

Практические советы

• Перед монтажом убедитесь, что контакторы КТЭ установлены на одной плоскости и расстояние между ними точно соответствует габаритам блокиратора КТЭ 265-500
• Проверьте свободное движение рычагов после затяжки винтов - они должны легко переключаться, но не иметь люфта
• При использовании нескольких пар контакторов - используйте один блокиратор на каждую пару, не пытайтесь соединить три и более устройства последовательно
• Не используйте КТЭ 265-500 в качестве единственной защиты - всегда комбинируйте с электрической блокировкой через вспомогательные контакты контакторов
• При обслуживании отключите питание и убедитесь, что ни один из контакторов не находится в активном положении - иначе блокиратор будет заблокирован механически
