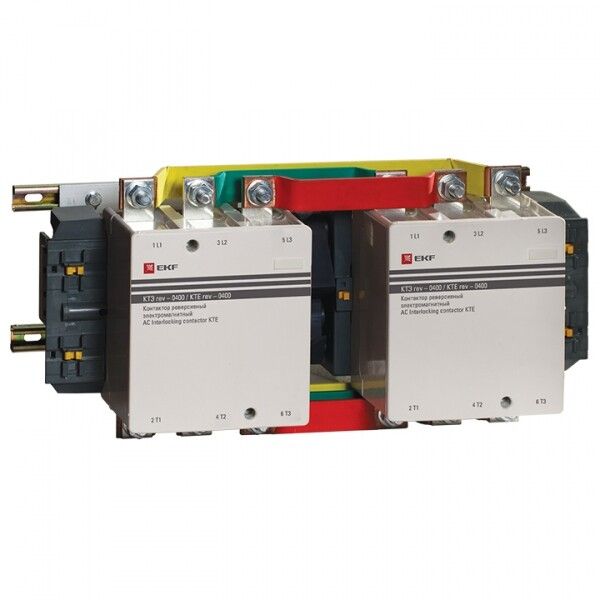

Контактор реверсивный КТЭ 400А кат. 230В AC 2НО EKF ctr-b-r-400

Контактор реверсивный КТЭ 400А катушка управления 230В AC 2НО от EKF серии PROxima предназначен для частого включения и отключения трёхфазных электродвигателей с возможностью изменения направления вращения. Устройство сочетает надёжность, компактность и соответствие российским нормам, что делает его подходящим для промышленного оборудования.

Назначение и область применения

Контактор реверсивный КТЭ 400А используется для управления трёхфазными асинхронными двигателями мощностью до 200 кВт. Благодаря реверсивному исполнению позволяет менять направление вращения двигателя - например, для перемещения механизмов в обоих направлениях. Подходит для станков, конвейеров, насосных установок, лифтов и других устройств, где требуется управляемый реверс.

Технические характеристики

• Номинальный ток: 400 А - способен коммутировать большие нагрузки без перегрева
• Напряжение катушки управления: 230 В переменного тока (AC) - совместим с распространёнными сетями промышленного питания
• Количество главных контактов: 3 (НО) - каждая фаза имеет отдельный контакт для безопасного размыкания цепи
• Количество вспомогательных контактов: 2 НО - используются для сигнализации, блокировок и управления схемой
• Номинальная мощность: 200 кВт - рассчитан на работу с двигателями этой мощности при напряжении 380–400 В
• Частота: 50 Гц - оптимизирован для российских и европейских сетей
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температурах от -25C до +50C, подходит для неотапливаемых помещений
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение проводов
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или специальную платформу
• Гарантийный срок: 84 месяца - один из самых длинных в классе аналогичных контакторов

Совместимость и монтаж

Контактор реверсивный КТЭ 400А выполнен как единый модуль, содержащий два основных контактора с механической блокировкой. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Для работы необходима внешняя схема управления - кнопочные посты, реле времени или ПЛК. Обязательно соблюдайте полярность подключения катушки 230 В AC. Шины внутри устройства уже соединены, дополнительные перемычки не требуются. Диаметр подключаемых проводов - до 50 мм2 (для медных).

Безопасность и стандарты

Контактор сертифицирован по ГОСТ Р 50030.4.1-2002, который соответствует международному IEC 60947-4-1. Механическая блокировка предотвращает одновременное включение обоих контакторов - исключает короткое замыкание между фазами. Конструкция обеспечивает электромагнитную совместимость и отказоустойчивость при колебаниях сети +-10%. Применение в условиях повышенной влажности или запылённости не рекомендуется из-за степени защиты IP20.

Преимущества

• Высокая долговечность: механический ресурс более 1 млн операций
• Надёжная блокировка: исключает риск параллельного включения контакторов
• Удобный монтаж: готовый реверсивный блок снижает время сборки схемы
• Подтверждённое качество: награждён медалью на выставке «Электро-2008»
• Длинная гарантия: 84 месяца - выше среднего уровня для промышленных контакторов

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита
• IP20 не обеспечивает защиту от воды, пыли и агрессивных сред - не использовать вне помещений или в сырых цехах без дополнительной защиты
• Требуется внешнее управление - сам по себе не является автоматическим регулятором
• Не подходит для постоянной работы при температурах ниже -25C или выше +50C
• Запрещено применять с постоянным током - катушка рассчитана только на 230 В AC

Примеры использования

• Реверсивный конвейер в пищевой промышленности - движение вперёд/назад для выгрузки
• Лифтовая система - изменение направления движения кабины
• Обрабатывающий станок с ЧПУ - смена направления шпинделя
• Вентиляционные установки с функцией продувки - реверс потока воздуха
• Автоматические ворота - открывание и закрывание

Практические советы

• При монтаже используйте только качественные провода сечением до 50 мм2 - перегрузка вызывает перегрев контактов
• Проверьте напряжение на катушке перед первым включением - 230 В AC +-10%
• Не допускайте попадания металлической стружки внутрь контактора - может вызвать заклинивание
• При использовании с ПЛК убедитесь, что выходы контроллера рассчитаны на нагрузку катушки 230 В AC
• Регулярно осматривайте винтовые зажимы - периодически подтягивайте, особенно после первых 100 включений
• Для длительной работы в режиме частого включения (более 10 раз/час) предусмотрите принудительное охлаждение
