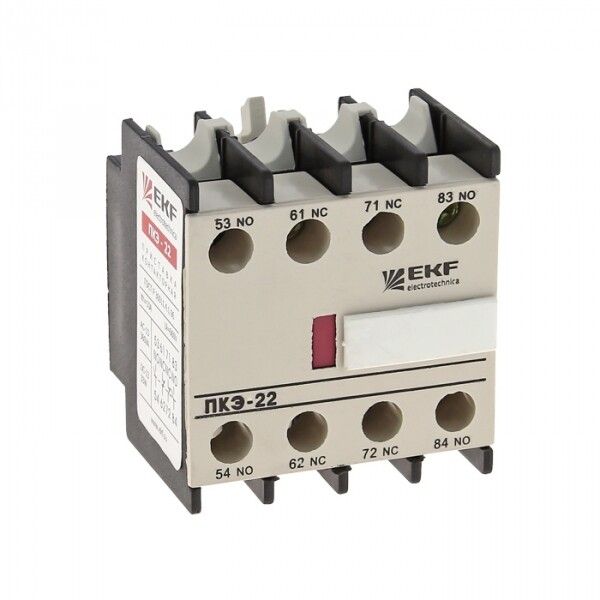

Приставка контактная ПКЭ-22 2NO+2NC EKF PROxima | ctr-sc-25

Приставка контактная ПКЭ-22 от EKF (артикул ctr-sc-25) - это модульное устройство для расширения числа вспомогательных контактов у контакторов серий КМЭ и КТЭ. Она позволяет управлять дополнительными цепями управления на основе состояния основного контактора, обеспечивая надежную коммутацию в системах автоматизации.

Назначение и область применения

Приставка контактная ПКЭ-22 используется для увеличения количества вспомогательных контактов в цепях управления. Устанавливается на контакторы КМЭ и КТЭ, чтобы передавать сигналы о состоянии включения/выключения основной цепи в другие устройства - например, в реле времени, индикационные лампы, системы контроля или PLC. Применяется в промышленном оборудовании: станках, конвейерах, насосных станциях, системах вентиляции и других автоматизированных процессах.

Технические характеристики

• Напряжение питания: 220 В - работает в сетях переменного тока без необходимости внешнего источника питания;
• Количество контактов: 2 нормально открытых (НО) + 2 нормально замкнутых (НЗ); всего 4 перекидных контакта;
• Номинальный рабочий ток: 10 А при AC-15, 230 В - подходит для нагрузок управления, но не для силовых цепей;
• Частота: 50 Гц - оптимизирована для сети в России и странах СНГ;
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли;
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным климатом, возможна эксплуатация при температуре от −25C до +40C;
• Тип подключения: винтовые зажимы - удобны для многократного подключения и демонтажа;
• Гарантийный срок: 84 месяца - подтверждает высокую надежность компонента;
• Нормативный документ: ГОСТ Р 50030.4.1-2002 - соответствует требованиям к аппаратам управления и коммутационным устройствам.

Совместимость и монтаж

Приставка контактная ПКЭ-22 совместима исключительно с контакторами серии КМЭ и КТЭ от EKF. Монтаж осуществляется сверху - приставка плотно фиксируется на корпусе контактора при помощи защелки. Для установки достаточно совместить направляющие и слегка надавить до щелчка. Отсоединение происходит легким нажатием на рычаг защелки. Подключение проводов - через винтовые клеммы, допускается использование жил сечением до 2,5 мм2. Не требует инструментов для установки, кроме отвертки для затяжки кабеля.

Безопасность и стандарты

Приставка ПКЭ-22 соответствует ГОСТ Р 50030.4.1-2002, что гарантирует соответствие международным требованиям к коммутационным устройствам. Конструкция выполнена из самозатухающего пластика, предотвращающего распространение пламени. Защита IP20 исключает риск поражения током при случайном прикосновении к токоведущим частям, однако не защищает от попадания влаги - применение вне закрытых шкафов недопустимо.

Преимущества

• Высокая надежность механической связи с контактором - контакты работают синхронно с основным устройством;
• Не требуется внешнее питание - управление полностью зависит от положения контактора;
• Простой и быстрый монтаж без дополнительных креплений;
• Раздельные группы контактов (НО и НЗ) позволяют гибко проектировать схемы управления;
• Долгий срок службы благодаря качественной сборке и материалам EKF PROxima.

Ограничения применения

• Не применяется в условиях повышенной влажности, запыленности или на открытом воздухе - степень защиты IP20 не обеспечивает защиту от жидкости и пыли;
• Подходит только для цепей управления (до 10 А), не предназначен для коммутации силовых токов выше этого значения;
• Совместима только с контактными элементами КМЭ и КТЭ; не подходит для контакторов других производителей;
• Не рекомендуется использовать в средах с постоянными вибрациями без дополнительной фиксации шкафа - возможен самопроизвольный отрыв от контактора.

Примеры использования

• На станке: один НО-контакт включает сигнальную лампу «работа», второй НЗ - выключает свет при аварии;
• В системе вентиляции: приставка передает сигнал в контроллер, когда включился главный контактор - система начинает учет работы;
• В панели управления: два НЗ-контакта используются для блокировки другого оборудования при старте двигателя;
• В системе безопасности: НО-контакт активирует тревожную кнопку, если контактор отключен.

Практические советы

• Перед установкой проверьте, что контактор КМЭ/КТЭ имеет свободное место для монтажа приставки - некоторые модели имеют уже установленные дополнительные модули;
• При подключении проводов используйте наконечники - это повысит долговечность винтового соединения;
• Не перегружайте контакты - даже при 10 А максимальный ток, лучше оставить запас в 20–30%, особенно при частых включениях;
• При использовании в шкафах с высокой температурой - следите за нагревом контактора, так как приставка ПКЭ-22 не рассеивает тепло самостоятельно;
• При обслуживании всегда отключайте питание - хотя приставка работает в цепи управления, она связана с силовым оборудованием.
