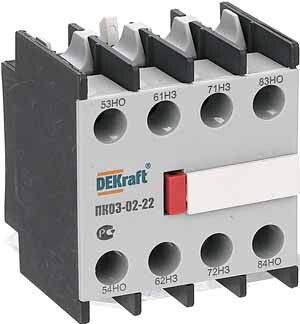

Приставка контактная ПК-03 (ПК03-02-22) 2НО+2НЗ лицевая DEKraft 24105DEK

Приставка контактная лицевая установка дополнительные контакты 2 нормально-открытых + 2 нормально-закрытых ПК-03 от DEKraft - устройство для расширения функционала контакторов путём добавления четырёх вспомогательных контактов. Подходит для монтажа на контакторы серии КМ-103 и совместима с аналогичными моделями других производителей.

Назначение и область применения

Приставка ПК-03 используется для увеличения числа вспомогательных контактов у контакторов. Это необходимо, когда требуется передать сигнал управления в другие цепи - например, для индикации состояния, блокировки, автоматизации или контроля работы оборудования. Применяется в системах управления промышленным оборудованием: станках, конвейерах, насосах, вентиляционных установках. Устанавливается исключительно на лицевую сторону контактора, не требует внешнего питания - работает за счёт коммутируемой цепи самого контактора.

Технические характеристики

• Номинальный ток: 6 А - максимальный допустимый ток через каждый контакт
• Напряжение питания: 220 В - рабочее напряжение коммутируемых цепей
• Количество контактов: 2 нормально-открытых (НО) + 2 нормально-закрытых (НЗ)
• Общее количество полюсов: 4
• Степень защиты: IP20 - защита от доступа пальцами и крупной пыли, не предназначена для влажной среды
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным климатом, возможна эксплуатация при температуре от −25C до +40C
• Совместимость: с контакторами DEKRAFT серии КМ-103 и другими моделями с соответствующими габаритами
• Нормативный документ: IEC 60947-5-1 - соответствие международному стандарту на устройства управления

Совместимость и монтаж

Приставка ПК-03 крепится механически к контактору с помощью защелки. Монтаж выполняется с боковой стороны корпуса контактора - при этом важно, чтобы на лицевой поверхности контактора были свободные направляющие пазы для установки. Для надёжного соединения необходимо точно совместить шпонки приставки с пазами контактора и плотно защёлкнуть её до характерного щелчка. Не рекомендуется использовать с контакторами, имеющими изменённую форму лицевой части или нестандартные крепёжные элементы. Совместимость с продукцией других брендов проверяется по физическим габаритам - посадочные размеры должны полностью совпадать.

Безопасность и стандарты

Приставка ПК-03 соответствует требованиям стандарта IEC 60947-5-1, который регламентирует безопасность и надёжность вспомогательных контактов в аппаратах управления. Степень защиты IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги и пыли. Поэтому применение возможно только внутри закрытых электрошкафов или помещений с контролируемой средой.

Преимущества

• Не требует внешнего источника питания - активируется только при работе основного контактора
• Фиксация защёлкой позволяет быстро заменить или снять приставку без инструментов
• Чёткая механическая связь с контактором гарантирует синхронность переключения всех контактов
• Поддерживает одновременную работу двух типов контактов - НО и НЗ - что удобно для сложных схем управления

Ограничения применения

• Нельзя использовать вне закрытых шкафов - IP20 не защищает от влаги, пыли и агрессивной среды
• Работает только с контактами, имеющими совместимые посадочные места; не подходит для старых или нестандартных контакторов
• Номинальный ток 6 А - не предназначен для коммутации силовых цепей выше этого значения
• Не следует применять в условиях постоянной вибрации без дополнительной фиксации - риск самопроизвольного отсоединения

Примеры использования

• Добавление сигнализации включения/выключения станка через световой индикатор
• Использование одного НО контакта для запуска второго контура и одного НЗ - для блокировки другого механизма
• Создание взаимоблокировок между двумя двигателями в одной системе
• Передача сигнала в PLC или реле времени для последовательного управления процессом

Практические советы

• Перед установкой убедитесь, что на контакторе есть свободные пазы для приставки - они расположены по краям лицевой панели
• Проверьте, что контакты приставки не задевают соседние компоненты в шкафу - особенно при плотном монтаже
• При использовании с контактами других производителей измерьте ширину и глубину посадочного места - стандартная ширина для ПК-03 составляет около 28–30 мм
• Не затягивайте приставку силой - она фиксируется только защёлкой. Перегрузка может повредить механизм
• При необходимости замены - просто потяните приставку на себя, пока не услышите щелчок освобождения
