Дополнительный контакт UA-4, 2NO+2NC | 83361634048 Lsis

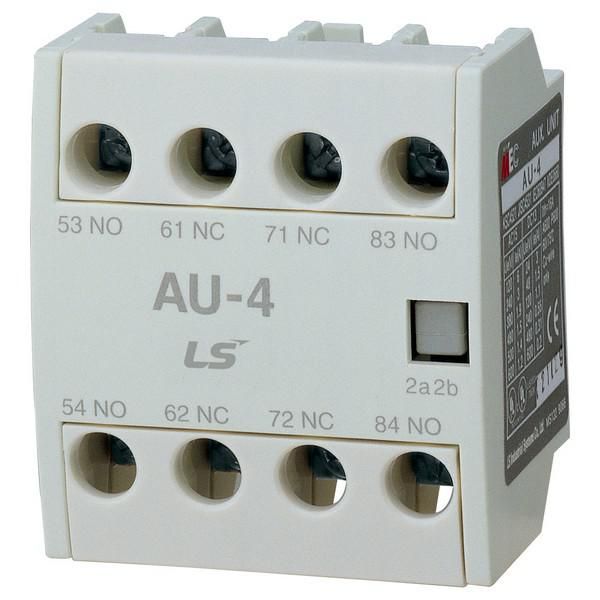

Дополнительный контакт UA-4 от LS Electric (артикул 83361634048) - это модульный блок вспомогательных контактов, предназначенный для расширения функционала контакторов типа MC-6–MC-150a. Он позволяет передавать сигналы управления и контроля в цепи автоматизации, не нагружая основные силовые контакты.

Назначение и область применения

Дополнительный контакт UA-4 используется для создания дополнительных цепей управления в системах автоматизации. Его устанавливают на контакторы, чтобы получить доступ к состоянию включённого/выключенного аппарата - например, для сигнализации, блокировок, логических схем или подключения индикационных ламп. Применяется в паре с защитными автоматами электродвигателя, где требуется контролировать работу контактора без вмешательства в силовую цепь.

Технические характеристики

• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Род тока: переменный (AC)
• Номинальное напряжение: 220 В
• Тип подключения: винтовые зажимы
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды и пыли)
• Метод установки: крепление на фронтальной стороне контактора через защелку
• Совместим с контакторами LS Electric серии MC-6 до MC-150a

Совместимость и монтаж

Дополнительный контакт UA-4 совместим исключительно с контакторами LS Electric типоразмеров MC-6, MC-9, MC-12, MC-18, MC-25, MC-32, MC-40, MC-50, MC-65, MC-80, MC-100, MC-125 и MC-150a. Монтируется на фронтальную часть корпуса контактора - совпадает с формой и расположением штатных креплений. Для установки достаточно совместить выступы на корпусе UA-4 с направляющими на контакторе и плотно защелкнуть до характерного щелчка. Отсоединяется легким нажатием на фиксатор. Не требует инструментов. Винтовые зажимы позволяют подключать провода сечением до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств низкого напряжения. Степень защиты IP20 обеспечивает безопасность при работе внутри электрошкафов, но не допускает использование во влажной среде, на улице или в условиях повышенной запыленности. Не предназначен для работы в взрывоопасных зонах.

Преимущества

• Увеличивает количество доступных вспомогательных контактов без замены всего контактора
• Фиксация защелкой - быстрая и надёжная установка без болтов
• Чёткая механическая связь с основным контактором - все контакты работают синхронно
• Поддерживает стандартные схемы управления - легко интегрируется в существующие системы

Ограничения применения

• Не работает с контакторами других брендов (например, Schneider, ABB, Siemens)
• Нельзя использовать вне закрытых щитов из-за низкой степени защиты (IP20)
• Не рассчитан на частые коммутации свыше 100 000 циклов - срок службы ограничен числом операций контактора, к которому он установлен
• Не подходит для высокочастотных импульсных нагрузок - только для постоянных или медленно меняющихся сигналов

Примеры использования

• Сигнализация включения двигателя: один НО контакт управляет индикаторной лампой “Работает”
• Блокировка другого оборудования: НЗ контакт размыкает цепь старта второго станка, пока первый работает
• Подключение к ПЛК: два НО и два НЗ используются для считывания состояния контактора в системе автоматизации
• Обратная связь в системе управления конвейера: состояние включения передаётся на пульт оператора

Практические советы

• Перед установкой проверьте, что контактор полностью отключен и обесточен
• Убедитесь, что выбранный типоразмер контактора (MC-6…MC-150a) точно совпадает с указанным в документации
• При подключении проводов затягивайте винты равномерно - переусиливать нельзя, иначе повредятся зажимы
• Если нужна более высокая степень защиты - используйте герметичные приставки или поместите весь контактор в корпус с IP54+
• UA-4 не является самостоятельным устройством - он всегда работает в составе контактора; не применяйте отдельно
