Блок дополнительных контактов MC1G/E 2НО+2НЗ фронтальный монтаж (LAEN22) - MAFN22 APC

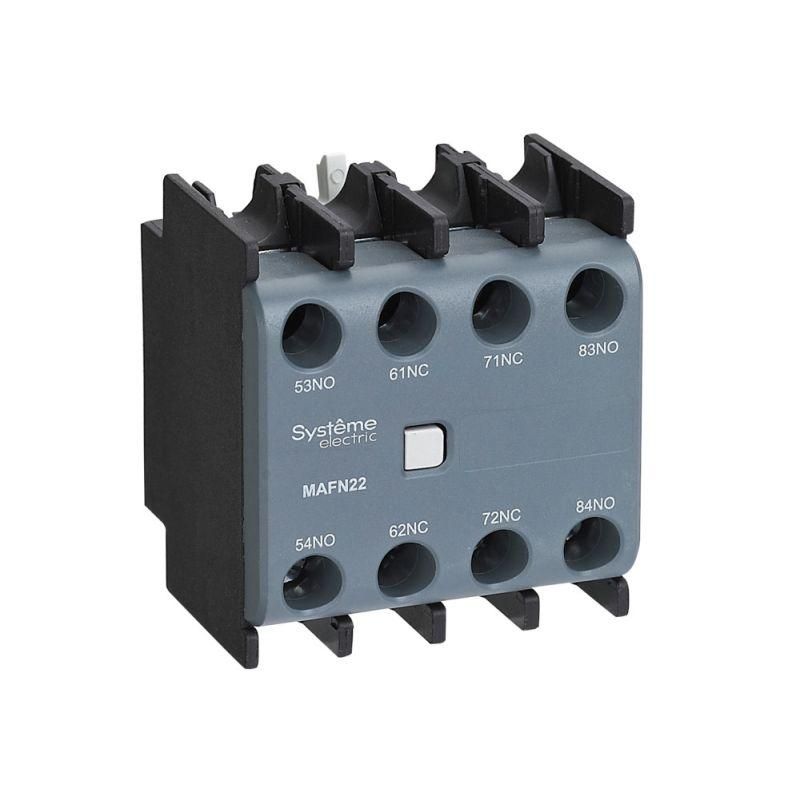

Блок дополнительных контактов MC1G/E 2НО+2НЗ фронтальный монтаж от Systeme Electric предназначен для расширения функционала контакторов серии SystemePact MC1G/E за счёт добавления четырёх вспомогательных контактов - двух нормально замкнутых и двух нормально открытых. Артикул mafn22 обеспечивает надёжную работу в системах автоматизации, где требуется управление сигналами и контроль состояния оборудования.

Назначение и область применения

Блок дополнительных контактов MC1G/E 2НО+2НЗ фронтальный монтаж используется для увеличения числа вспомогательных контактов в цепях управления и сигнализации. Он устанавливается на контакторы серии SystemePact MC1G/E и позволяет передавать информацию о состоянии аппарата - например, включён/выключен - другим устройствам: реле, контроллерам, световым индикаторам или пультам управления.

Подходит для применений в промышленной автоматизации: станках, конвейерах, насосных станциях, системах вентиляции и других устройствах, где используются контакторы средней мощности.

Технические характеристики

• Тип изделия: блок контактный
• Конфигурация контактов: 2 нормально открытых (НО) + 2 нормально замкнутых (НЗ)
• Способ монтажа: фронтальная установка
• Тип подключения: винтовые зажимы
• Номинальный ток при нагрузке AC-15: 10 А
• Исполнение: монтаж осуществляется сверху контактора

AC-15 - класс коммутационной способности для управления катушками реле и маломощными нагрузками постоянного или переменного тока. Это значит, что контакты рассчитаны на частые переключения в слаботочных цепях управления, а не на силовые токи.

Совместимость и монтаж

Блок дополнительных контактов MC1G/E 2НО+2НЗ фронтальный монтаж совместим исключительно с контакторами серии SystemePact MC1G/E. Установка происходит путём плотного соединения с лицевой поверхностью контактора - механизм защёлкивается механически, после чего провода подводятся через винтовые клеммы снизу или сбоку.

Не требует специальных инструментов: достаточно отвертки для затяжки винтов. Кабели рекомендуется зачищать на 8–10 мм, использовать жилы до 2,5 мм2. Перед установкой проверьте соответствие модели контактора - блок не подходит к другим сериям, даже от SE.

Безопасность и стандарты

Произведено в соответствии с международными требованиями IEC 60947-5-1 для вспомогательных контактов. Соответствует нормам безопасности для электрооборудования в условиях промышленной эксплуатации. Отсутствуют данные о степени защиты IP - не предназначен для работы во внешних или запылённых помещениях без корпуса.

Преимущества

• Увеличивает количество доступных контактов без замены основного контактора
• Стандартная форма и расположение позволяют легко заменить повреждённый блок
• Жесткая механическая связь с контактором гарантирует точное ное переключение всех контактов
• Винтовые зажимы обеспечивают долговечное и надёжное соединение даже при вибрациях

Ограничения применения

• Не силовые цепи - максимальный ток 10 А допустим только для управления, а не для питания нагрузки
• Работает только с контактами серии MC1G/E из семейства SystemePact MC - другие контакторы не поддерживаются
• Не имеет защиты от пыли и воды - должен использоваться внутри щита или закрытого корпуса
• Не предусматривает возможность модульного расширения - нельзя последовательно соединять несколько таких блоков

Примеры использования

• Передача сигнала “контактор включён” на панель оператора через индикацию LED
• Автоматическое отключение второстепенного оборудования при аварийном отключении главного двигателя
• Логическая связь нескольких контакторов в цепи взаимоблокировки (например, чтобы два мотора не могли работать одновременно)
• Подключение к PLC для сбора информации о состоянии системы без использования дополнительных датчиков

Практические советы

• Перед установкой всегда выключите питание и убедитесь, что контактор полностью обесточен
• Проверьте, что блок установлен правильно - он должен плотно прилегать к корпусу контактора без люфта
• Обязательно пометьте провода на каждом контакте - особенно важно различать НО и НЗ при диагностике
• Не затягивайте винты слишком сильно - можно повредить пластиковую часть или раздавить медную жилу
• Артикул mafn22 часто заказывают в комплекте с новыми контакторами MC1G/E - удобнее купить сразу, чем потом искать совместимый блок
