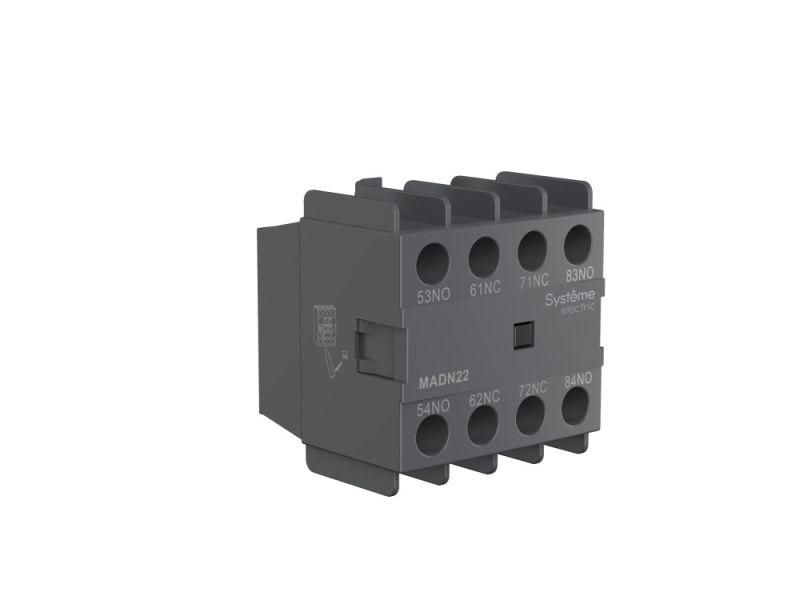

Блок дополнительных контактов MC1D 2НО+2НЗ фронтальный монтаж - MADN22 APC

Блок дополнительных контактов MC1D 2 нормально-открытых + 2 нормально-замкнутых фронтальный монтаж - компактное устройство для расширения функционала контакторов серии SystemePact. Он позволяет управлять цепями сигнализации и автоматизации, обеспечивая надёжную коммутацию при работе с напряжением до 230 В переменного тока. Артикул madn22 соответствует модели от бренда SE (Systeme).

Назначение и область применения

Блок дополнительных контактов MC1D 2 нормально-открытых + 2 нормально-замкнутых фронтальный монтаж предназначен для установки на контакторы серии SystemePact. Его задача - увеличить количество вспомогательных контактов, необходимых для управления сигналами, логикой работы оборудования и контрольными цепями.

Подходит для систем автоматизации: пускатели, станки, конвейеры, системы управления освещением, насосами и вентиляцией. Применяется там, где требуется передача состояния контактора (включено/выключено) в другие устройства - например, в PLC, реле времени или индикационные лампы.

Технические характеристики

• Тип изделия: блок контактный
• Количество нормально-открытых (НО) контактов: 2
• Количество нормально-замкнутых (НЗ) контактов: 2
• Номинальный рабочий ток: 8 А при AC-15, 230 В
• Способ монтажа: фронтальная установка
• Тип подключения: винтовые зажимы
• Исполнение: частично интегрируемый - совмещается с корпусом контактора, но требует внешнего подключения проводов

Совместимость и монтаж

Блок дополнительных контактов MC1D 2 нормально-открытых + 2 нормально-замкнутых фронтальный монтаж совместим исключительно с контакторами серии SystemePact. Устанавливается на фронтальную часть контактора - не требует демонтажа основного устройства.

Монтаж выполняется путём защёлкивания на направляющие штыри контактора, после чего провода подключаются через винтовые зажимы. Для надёжной работы важно затянуть винты усилием, достаточным для плотного контакта, но без перегрузки - чтобы не повредить изоляцию жил.

Работает только с контактами того же типа и габарита - несовместим с другими сериями, даже от SE (Systeme).

Преимущества

• Увеличивает число доступных вспомогательных контактов без замены всего контактора
• Фронтальный монтаж позволяет обслуживать блок без отключения питания основного устройства (при соблюдении правил безопасности)
• Винтовые зажимы обеспечивают прочное соединение с медными проводами сечением до 2,5 мм2
• Частично интегрированная конструкция снижает риск ошибок при сборке и экономит место в щите

Ограничения применения

• Не предназначен для коммутации силовых цепей - только вспомогательные цепи управления и сигнализации
• Максимальный ток 8 А при 230 В AC-15 - нельзя использовать в цепях с высокими импульсными нагрузками или постоянным током без согласования с производителем
• Только для внутренней установки - не имеет защиты от влаги и пыли выше IP20
• Не работает с контактами других типов (например, MC2D или MC3D)

Примеры использования

• Передача сигнала “контактор включен” на индикаторную лампу в пульте управления
• Обратная связь с ПЛК для определения состояния двигателя
• Автоматическое отключение вентилятора охлаждения после выключения насоса
• Создание блокировочных цепей между несколькими пускателями

Практические советы

• Проверьте соответствие артикула madn22 с моделью контактора - он подходит только к SystemePact MC1D, а не к другим модификациям
• При подключении используйте провода с зачищенными концами длиной 6–8 мм - слишком длинные жилы могут вызвать замыкание
• Не устанавливайте блок на контактор, находящийся под напряжением - даже при фронтальной установке есть риск поражения током
• После монтажа проверьте работу всех четырёх контактов тестером: НО должны замыкаться при активации контактора, НЗ - размыкаться
• Если нужен больше чем 4 контакта - рассмотрите использование нескольких блоков или переход на более мощные контакторы с встроенной дополнительной группой
