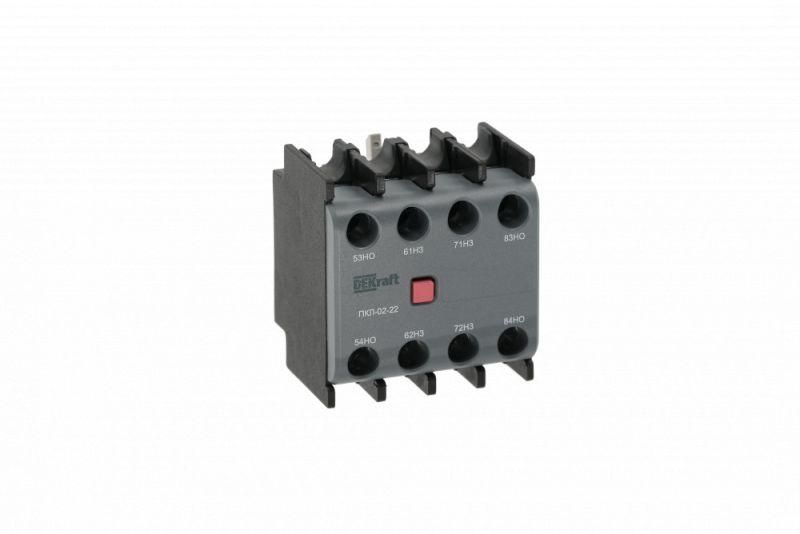

Приставка контактная ПКЛ-02 2НО+2НЗ 10А (фронтальная установка) DEKraft 22175DEK

Приставка контактная лицевой установки 2 нормально-открытых + 2 нормально-замкнутых ПКЛ-02 от DEKraft - модульное устройство для расширения числа вспомогательных контактов у контакторов. Устанавливается на лицевую сторону, совместима с контактными аппаратами серий КМ-102 и другими аналогичными изделиями. Артикул 22175dek.

Назначение и область применения

Приставка контактная ПКЛ-02 используется для увеличения количества вспомогательных контактов у контакторов, когда штатных контактов недостаточно для управления цепями сигнализации, блокировки, автоматизации или контроля состояния оборудования. Применяется в системах управления промышленным оборудованием: станках, конвейерах, насосных станциях, системах вентиляции и автоматических линиях. Подходит как для новых сборок, так и для модернизации существующих схем.

Технические характеристики

• Тип изделия: приставка контактная лицевой установки
• Количество нормально-открытых (НО) контактов: 2
• Количество нормально-замкнутых (НЗ) контактов: 2
• Номинальный рабочий ток (AC-15): 10 А
• Номинальное напряжение: до 690 В
• Тип подключения: винтовые зажимы
• Степень защиты: IP20 (защита от доступа пальцами, но не от пыли и воды)
• Способ монтажа: фронтальная установка
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Приставка ПКЛ-02 механически соединяется с контакторами через защелку. Совместима с контактными аппаратами серии КМ-102 от DEKraft. Также может использоваться с контактными приставками других производителей, если габариты и механизм крепления соответствуют. Для установки требуется свободный фронтальный доступ к корпусу контактора. Монтаж выполняется без инструментов - просто совмещаете приставку с посадочным местом и нажимаете до щелчка. Отключение происходит легким нажатием на рычаг фиксатора.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования низкого напряжения. Степень защиты IP20 обеспечивает безопасную работу внутри распределительных щитов, где исключён доступ к токоведущим частям. Не предназначен для открытой установки или сред с высокой запылённостью, влагой или агрессивной средой.

Преимущества

• Увеличивает функциональность контактора без замены всего устройства
• Быстрый и надёжный монтаж благодаря механизму защелки
• Высокая коммутационная способность - 10 А при AC-15
• Поддерживает работу в сетях до 690 В, что покрывает большинство промышленных применений
• Совместимость с продукцией других брендов повышает гибкость проектирования

Ограничения применения

• Не применяется вне закрытых щитов из-за низкой степени защиты IP20
• Не рекомендовано использование в условиях повышенной влажности, пыли, химической агрессии
• Работает только с контактными аппаратами, имеющими совместимый интерфейс крепления
• Не подходит для коммутации силовых цепей - только вспомогательные цепи управления

Примеры использования

• Добавление сигнализации “запущено”/“остановлено” к контактору двигателя
• Блокировка работы другого оборудования при активном состоянии основного контактора
• Передача состояния в PLC или реле времени через вспомогательные контакты
• Обеспечение взаимоблокировки между двумя контакторами в схеме “реверс”

Практические советы

• Проверьте посадочные размеры контактора перед покупкой - даже если он другой марки, важно совпадение формы и расположения защелок
• При подключении используйте жилы сечением, соответствующим номинальному току 10 А (обычно 0,5–2,5 мм2)
• Не перегружайте контакты - приставка ПКЛ-02 рассчитана только на вспомогательные цепи, не на управление нагрузкой выше 10 А
• При работе в многоконтактных схемах помечайте провода, чтобы избежать путаницы при обслуживании
• Артикул 22175dek - единственный номер для заказа этой конкретной версии приставки ПКЛ-02 с 2НО+2НЗ от DEKraft
