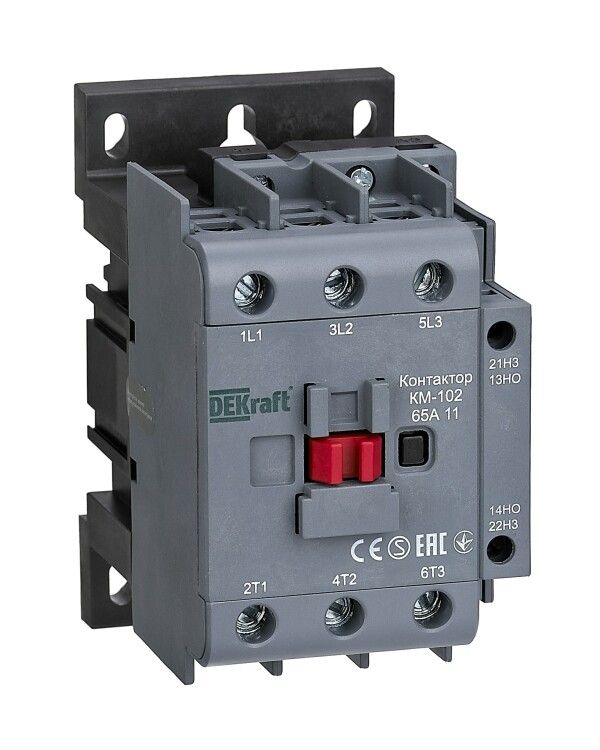

Контактор модульный 65А 220В/230В АС3 АС4 1НО+1НЗ КМ-102 | 22008DEK DEKraft APC

Контактор модульный КМ-102 от DEKraft - устройство для дистанционного включения и отключения нагрузки до 65 А в цепях переменного тока. Подходит для управления двигателями, светильниками и конденсаторными батареями. Артикул 22008dek рассчитан на работу с катушкой 220 В и имеет один нормально открытый и один нормально замкнутый вспомогательный контакт.

Назначение и область применения

Контактор модульный КМ-102 используется для частого включения и выключения электрических нагрузок. Он применяется в системах автоматизации: запуск и останов асинхронных двигателей, управление освещением, коммутация конденсаторных батарей для компенсации реактивной мощности. Устройство работает в сетях до 690 В переменного тока. Подходит для промышленного оборудования, станков, конвейеров, систем вентиляции и насосов.

Технические характеристики

• Номинальный ток: 65 А (при классе коммутации AC-3 и AC-4)
• Напряжение управления: 220–230 В переменного тока (катушка 220 В)
• Количество главных полюсов: 3
• Вспомогательные контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Коммутируемая мощность: до 30 кВт (AC-3), до 15 кВт (AC-4)
• Тип исполнения: нереверсивный
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип подключения: винтовые зажимы для проводов

Совместимость и монтаж

Контактор модульный КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - подходят медные провода сечением до 25 мм2. Главные контакты рассчитаны на подключение силовой нагрузки, вспомогательные - на управление через кнопочные станции, реле или контроллеры. Монтаж не требует специальных инструментов, но важно плотно затянуть винты, чтобы избежать нагрева и окисления контактов. Обратите внимание: устройство не предназначено для поверхностного монтажа или крепления на плату - только на рейку.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1 для аппаратов низковольтного распределения. Защита IP20 предотвращает доступ к токоведущим элементам при случайном прикосновении, но не обеспечивает герметичность. Для работы в условиях повышенной запылённости рекомендуется использовать дополнительные защитные крышки (доступны отдельно). Не предназначен для взрывоопасных сред.

Преимущества

• Высокая коммутационная способность - надёжно включает и отключает нагрузки до 30 кВт
• Удобная компоновка: три главных контакта и два вспомогательных в одном корпусе
• Работает с катушкой 220 В - совместим с большинством промышленных систем управления
• Простая замена: стандартный форм-фактор и крепление на DIN-рейку
• Поддерживает режимы AC-3 (пуск двигателей) и AC-4 (частые пуски с реверсом)

Ограничения применения

• Не подходит для постоянного тока - только переменный ток 50/60 Гц
• Защита IP20 не позволяет применять в сырых, пыльных или наружных условиях без дополнительной защиты
• Нельзя использовать для реверса - требуется два отдельных контактора
• Не рассчитан на сверхвысокую частоту включений более 1200 раз в час
• Не следует применять в цепях с высокими импульсными перегрузками без фильтров

Примеры использования

• Управление асинхронным двигателем 30 кВт на конвейере - включение через кнопочную станцию
• Автоматическое включение группы LED-светильников по расписанию через PLC
• Переключение конденсаторной батареи в системе компенсации реактивной мощности
• Пуск насоса в системе водоснабжения с использованием сигнала от датчика давления

Практические советы

• Выбирайте сечение проводов в соответствии с током нагрузки - для 65 А используйте минимум 16 мм2 меди
• Проверьте соответствие напряжения катушки (220 В) - при завышенном напряжении возможен выход из строя
• При подключении вспомогательных контактов учтите их минимальный ток - они не предназначены для силовых цепей
• После монтажа проверьте свободное движение якоря - он не должен заклинить
• Для длительной службы регулярно осматривайте контакты на наличие оплавления или нагара
• Если нужна защита от пыли - установите крышку КМ-102-COVER (продается отдельно)
