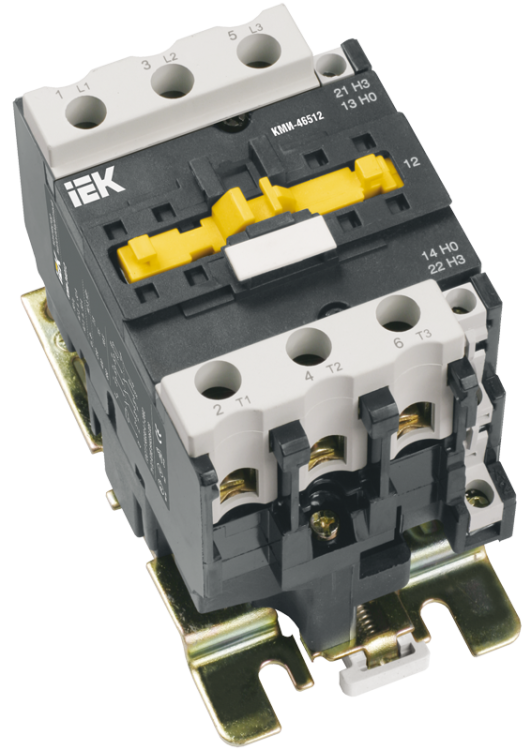

Контактор КМИ малогабаритный 65А катушка управления 400В АС 1НО+1НЗ - KKM41-065-400-11 IEK

Контактор малогабаритный КМИ-46512 65А 400В/АС3 1НО 1НЗ от IEK предназначен для дистанционного включения и отключения трёхфазных нагрузок, таких как двигатели, нагреватели и системы освещения. Этот миниконтактор из серии КМИ сочетает компактные габариты с надёжностью, что делает его удобным решением для сборки распределительных щитов и автоматических систем.

Назначение и область применения

Контактор малогабаритный КМИ-46512 65А 400В/АС3 1НО 1НЗ используется для коммутации трёхфазных цепей переменного тока. Он применяется для запуска, остановки и защиты электродвигателей мощностью до 30 кВт (категория применения AC-3), а также для управления осветительными и нагревательными нагрузками (категория AC-1). Подходит для установки в шкафах автоматизации: вентиляция, насосы, тепловые завесы, кран-балки, станки, системы АВР.

Технические характеристики

• Номинальный ток: 65 А - способен выдерживать длительную нагрузку до этого значения без перегрева;
• Напряжение питания катушки: 400 В переменного тока - требует именно такого напряжения для срабатывания; не совместим с постоянным током или другими уровнями напряжения;
• Количество полюсов: 3 - коммутирует все три фазы одновременно;
• Контакты: 1 нормально открытый (НО) и 1 нормально закрытый (НЗ) - используются для сигнализации, блокировок и управления внешними устройствами;
• Мощность потребления катушки: 10 Вт - низкий расход энергии при удержании;
• Максимальное сечение кабеля: 35 мм2 - позволяет подключить провода средней и большой толщины;
• Диапазон температур: от -25 до +50 C - работает в большинстве промышленных условий, включая неотапливаемые помещения;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и влаги;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в условиях повышенной влажности;
• Срок службы: 15 лет - при соблюдении режимов эксплуатации и номинальных нагрузок;
• Тип подключения: винтовой - обеспечивает прочное и долговечное соединение;
• Способ монтажа: на монтажную плату - крепится через отверстия в корпусе, не требует DIN-рейки.

Совместимость и монтаж

Контактор малогабаритный КМИ-46512 65А 400В/АС3 1НО 1НЗ монтируется на монтажную плату с помощью винтов. Для установки необходимо просверлить отверстия под крепёж, расположенные по углам корпуса. Также допускается крепление защёлкиванием - но только если плата имеет специальные направляющие, совместимые с конструкцией КМИ. Катушка должна располагаться выводами вверх. Разрешено отклонение от вертикали до 30° в горизонтальной плоскости - это важно при установке в нестандартных шкафах. Не используйте этот контакт для монтажа на DIN-рейку без адаптера - он не имеет стандартных крепёжных зацепов.

Безопасность и стандарты

Контактор КМИ-46512 соответствует ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Прошёл сертификацию и имеет подтверждённый сертификат соответствия РОСС CN.ME86.B00144. Соответствие стандартам гарантирует безопасность при работе с высокими токами и соответствие требованиям промышленной электроустановки.

Преимущества

• Высокая плотность монтажа - благодаря компактному размеру можно разместить больше элементов в одном шкафе;
• Надёжное винтовое соединение - снижает риск ослабления контакта при вибрации;
• Чёткая механическая индикация состояния - легко определить, включен ли контакт;
• Низкое энергопотребление катушки - экономичнее аналогов с более высокой мощностью возбуждения;
• Поддержка двух типов дополнительных контактов - позволяет реализовать сложные схемы управления без внешних реле.

Ограничения применения

• Не предназначен для реверсивных схем - только нереверсивное исполнение;
• IP20 не защищает от пыли и брызг - нельзя использовать во влажных, пыльных или наружных условиях без дополнительной защиты;
• Только переменный ток - не работает с постоянным током или импульсными сигналами;
• Требуется точное соблюдение напряжения катушки 400 В - при меньшем напряжении контакт не включится, при большем - перегреется и выйдет из строя;
• Не рекомендован для частых включений (>1200 раз/час) - срок службы снизится из-за износа контактов.

Примеры использования

• Управление трехфазным насосом в системе водоснабжения здания;
• Включение тепловой завесы в торговом центре;
• Автоматический пуск вентилятора в HVAC-системе;
• Коммутация нагревательных элементов в сушильной камере;
• Схема АВР - переключение с основного на резервный источник питания.

Практические советы

• При подборе кабеля учитывайте максимальное сечение 35 мм2 - не используйте провода толще, чтобы не повредить зажимы;
• Проверьте напряжение сети управления перед подключением - даже кратковременное превышение 400 В может вывести катушку из строя;
• Для увеличения срока службы избегайте частых включений - если требуется более 1200 операций в час, выбирайте контактор с более высокой электрической износостойкостью;
• При монтаже на плату обязательно проверьте равномерность затяжки винтов - перетягивание деформирует корпус, недотягивание вызывает нагрев и окисление контактов;
• Контактор КМИ-46512 65А 400В/АС3 1НО 1НЗ - часть серии КМИ, поэтому его можно заменить другим изделием этой же серии при сохранении тока и напряжения.
