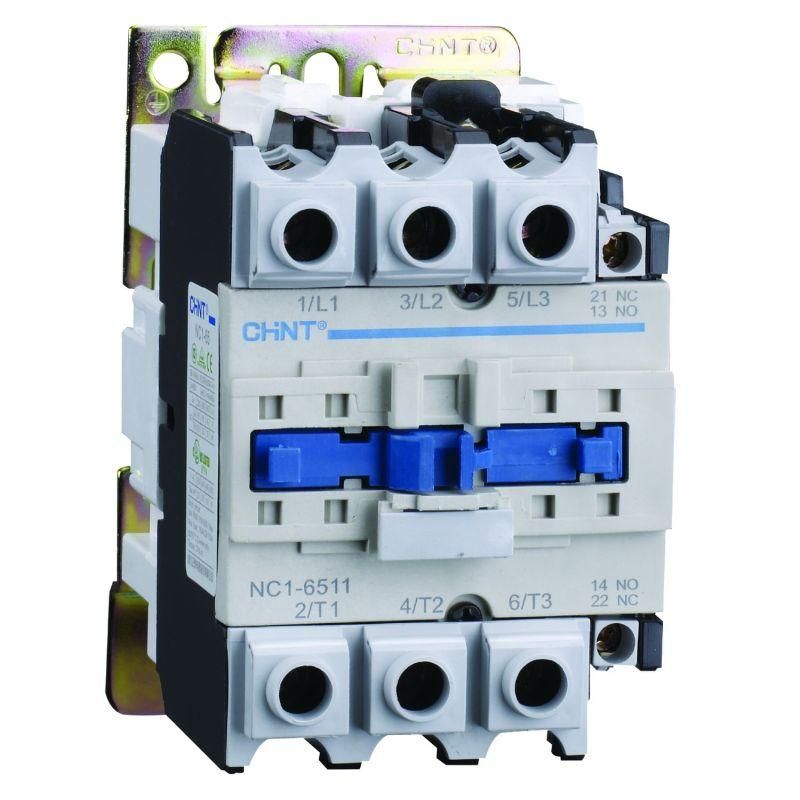

Контактор NC1-6511 65А 400В/АС3 1НО+1НЗ (R) 50Гц | 222729 CHINT

Контактор NC1-6511 65А с катушкой на 400 В переменного тока предназначен для частого включения и отключения электродвигателей и другого промышленного оборудования. Модель из серии NC1 от бренда CHINT сочетает надёжность, компактность и возможность расширения функций через дополнительные модули.

Назначение и область применения

Контактор NC1-6511 используется для дистанционного управления силовыми цепями переменного тока. Подходит для запуска и остановки электродвигателей, насосов, вентиляторов, конвейеров и других нагрузок с активной или индуктивной составляющей. Особенно эффективен в системах автоматизации, где требуется частая коммутация — например, на производственных линиях, в системах HVAC, на пищевых и химических предприятиях.

Технические характеристики

• Номинальный рабочий ток: 65 А (при AC-3 — для управления двигателями)
• Напряжение катушки управления: 400 В переменного тока, 50 Гц
• Количество главных контактов: 3 замыкающих (3NO)
• Количество вспомогательных контактов: 1 нормально открытый (1НО) + 1 нормально закрытый (1НЗ)
• Номинальная мощность: 30 кВт (соответствует току 65 А при напряжении 400 В)
• Тип тока: переменный (AC)
• Изделие соответствует классу коммутации AC-3 — для пуска и остановки асинхронных двигателей

Совместимость и монтаж

Контактор NC1-6511 монтируется на DIN-рейку 35 мм. Соединение проводов осуществляется через винтовые зажимы — допустимо подключение медных жил сечением до 25 мм². Для подключения катушки важно соблюдать полярность фазы и нуля — хотя контакт не чувствителен к переполюсовке, некорректное подключение может повредить катушку.

К контактору можно подключать дополнительные модули: блоки временной задержки, реверсивные блоки, тепловые реле. Это позволяет формировать полноценные магнитные пускатели типа “звезда-треугольник” или системы защиты от перегрузки.

Безопасность и стандарты

Контактор NC1-6511 соответствует международным стандартам IEC/EN 60947-4-1. Конструкция обеспечивает безопасную работу при температуре от -5°C до +40°C. Устройство не имеет встроенной защиты от перегрузки — её необходимо реализовать внешним тепловым реле, если требуются условия безопасности по GOST R 50030.5.1.

Преимущества

• Высокая механическая износостойкость — рассчитан на более чем 1 млн операций включения/выключения
• Устойчивость к скачкам напряжения благодаря качественной катушке с высокой импульсной прочностью
• Широкая совместимость с аксессуарами серии NC1 — легко масштабируется под задачи
• Простая установка на DIN-рейку и быстрое обслуживание — доступ к контактам без демонтажа всего устройства

Ограничения применения

• Не предназначена для работы с постоянным током — использование на DC приведёт к выходу из строя катушки
• Не рекомендуется для частых пусков при перегрузках выше 80% от номинала — риск перегрева контактов
• Не имеет встроенного теплового реле; для защиты двигателя обязательна установка отдельного термореле
• Работает только при напряжении катушки ±10% от 400 В — значительные колебания сети снижают срок службы

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление конвейерной лентой на заводе по переработке пластиковых отходов
• Частичная автоматизация воздушного компрессора с использованием реверсивного блока
• Система “звезда-треугольник” для плавного пуска двигателя 30 кВт с двумя контакторами NC1

Практические советы

• При подборе контактора проверьте соответствие тока нагрузки и категории AC-3 — для двигателей всегда используйте именно этот режим
• Если питание сети нестабильно, добавьте сетевой фильтр перед катушкой управления
• Для долгой службы контактов регулярно осматривайте состояние основных и вспомогательных контактов — особенно после аварийных отключений
• При сборке с тепловым реле убедитесь, что ток срабатывания реле соответствует номинальному току двигателя, а не контактора
• Обязательно учитывайте посадочные габариты — NC1-6511 занимает 3 модуля на DIN-рейке, не забудьте про место для дополнительных модулей
