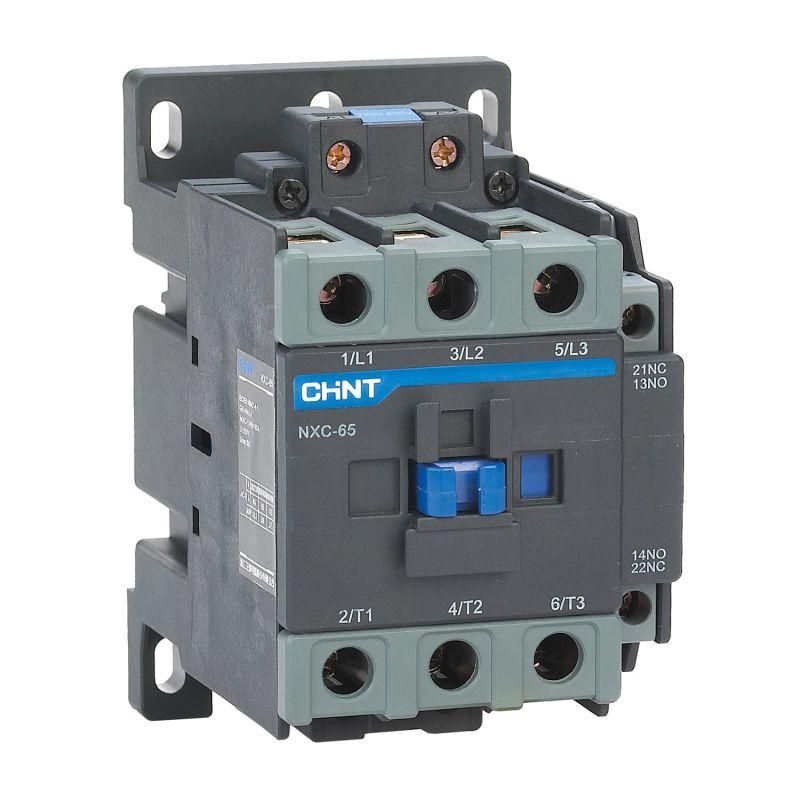

Контактор NXC-65 65А кат. 220В AC 1НО+1НЗ AC-3 (R) CHINT 836796

Контактор NXC-65 65А 220В AC 1НО+1НЗ 50Гц (R) от CHINT предназначен для дистанционного включения и отключения нагрузок до 65 А, особенно часто используемых в системах управления двигателями. Модель из серии NXC отличается компактностью, модульной конструкцией и совместимостью с тепловыми реле, что делает её удобной для сборки электромагнитных пускателей.

Назначение и область применения

Контактор NXC-65 65А 220В AC 1НО+1НЗ 50Гц (R) используется для частых включений и выключений электродвигателей переменного тока, а также для удалённого управления силовыми цепями. Подходит для установки в распределительных щитах на DIN-рейку. Часто применяется в промышленном оборудовании: насосах, вентиляторах, конвейерах, станках с ЧПУ и других устройствах с периодической нагрузкой.

Технические характеристики

• Тип тока: переменный (AC), 50 Гц
• Номинальный ток: 65 А
• Напряжение катушки управления: 220 В AC
• Номинальная мощность: 30 кВт (при напряжении 400 В)
• Основные контакты: 3 пары замыкающих (NO)
• Вспомогательные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Исполнение: модульное, для монтажа на DIN-рейку

Совместимость и монтаж

Контактор NXC-65 65А 220В AC 1НО+1НЗ 50Гц (R) устанавливается на стандартную DIN-рейку шириной 35 мм. Совместим с тепловыми реле серии NXR для формирования полноценного электромагнитного пускателя. Клеммы для подключения проводов рассчитаны на сечение до 25 мм2. Для подключения цепи управления требуется источник 220 В AC - не допускается использование постоянного тока. Установка возможна в любом положении, но рекомендуется вертикальное - для лучшего теплоотвода.

Безопасность и стандарты

Произведён в соответствии с международными стандартами IEC 60947-4-1. Обеспечивает класс изоляции II и степень защиты IP20. Соответствует требованиям безопасности для промышленного оборудования. Наличие сертификатов подтверждено документацией производителя CHINT.

Преимущества

• Компактный размер позволяет экономить место в шкафах
• Модульная конструкция упрощает сборку и замену
• Чёткая механическая фиксация на DIN-рейке снижает риск вибраций
• Встроенные вспомогательные контакты позволяют реализовать блокировки и сигнализацию без внешних элементов
• Высокая коммутационная износостойкость - подходит для частых включений

Ограничения применения

• Не предназначена для работы с постоянным током - применение 220 В DC повредит катушку
• Работает только при температуре окружающей среды от -5C до +40C
• Не защищена от попадания воды или пыли - требует установки внутри закрытого щита
• Максимальная частота включений - до 1200 раз в час; превышение сокращает срок службы
• Не поддерживает функции регулирования скорости - только включение/выключение

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения
• Автоматическое включение конвейера на линии производства
• Сборка пускателя с тепловым реле для защиты электродвигателя станка
• Контроль освещения в крупных производственных помещениях через PLC

Практические советы

• При подключении цепи управления проверьте соответствие напряжения - 220 В AC +-10%. Превышение вызывает перегрев катушки.
• Для долгой службы используйте контактор NXC-65 65А 220В AC 1НО+1НЗ 50Гц (R) только с нагрузкой не выше 30 кВт. Перегрузка приведёт к свариванию контактов.
• При использовании в составе пускателя выбирайте тепловое реле NXR с номиналом, близким к току двигателя (например, 55–65 А).
• Проверяйте затяжку клемм после первых нескольких включений - контактные группы могут немного “сесть”.
• Если нужна дополнительная блокировка - используйте второй вспомогательный контакт (НО или НЗ) для логических цепей.
