Приставка доп.контакты AX-3X/11 к Контактору NXC-06~630 (R) | 938256 CHINT

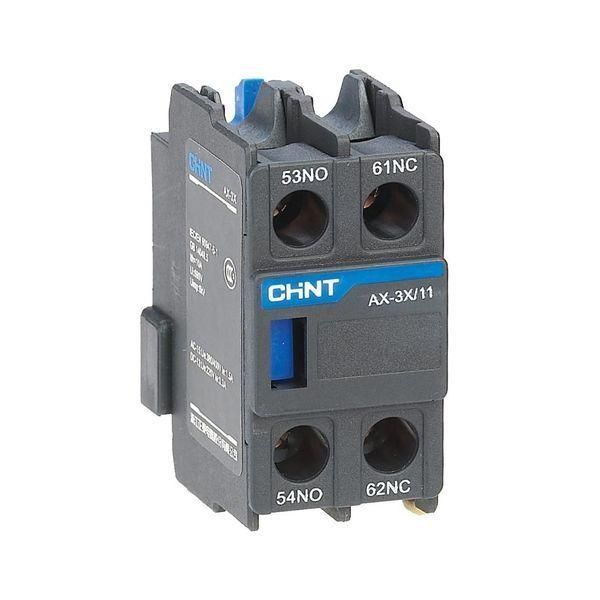

Приставка дополнительных контактов AX-3X/11 к контактору NXC-06~630 (R) от CHINT предназначена для расширения функционала силового контактора за счёт добавления одного нормально замкнутого и одного нормально разомкнутого контакта. Устройство устанавливается сверху на контакторы серии NXC и используется там, где требуется передача сигнала управления или контроль состояния цепи.

Назначение и область применения

Приставка AX-3X/11 к контактору NXC-06~630 (R) позволяет добавить вспомогательные контакты к основному силовому контактору без замены всего устройства. Это особенно полезно, когда необходимо передать сигнал в систему автоматизации - например, для включения индикации, блокировки другого оборудования или формирования обратной связи по состоянию включённого/выключенного контактора.

Подходит для применения в панелях управления, станках, конвейерах, насосных станциях и других системах, где используются контакторы серии NXC.

Технические характеристики

• Номинальный ток: 1,5 А при переменном токе 230 В (AC-15) - рассчитана на управление слаботочными цепями, не для коммутации мощных нагрузок;
• Количество контактов: один нормально замкнутый (НЗ) и один нормально разомкнутый (НО);
• Количество переключающих контактов: 0 - значит, контакты не являются самостоятельным выключателем, а работают только в связке с основным контактором;
• Тип подключения: винтовые зажимы - надёжное и проверенное решение для стационарной установки;
• Монтаж: фронтальный, сверху - совмещается с контактными площадками контакторов NXC-06…630 (R) без адаптеров;
• Совместима исключительно с контактными группами контакторов серии NXC.

Совместимость и монтаж

Приставка AX-3X/11 к контактору NXC-06~630 (R) устанавливается только на модели из серии NXC с соответствующими крепёжными шпильками сверху. Монтаж выполняется путём плотного совмещения с контактной платой контактора и фиксации механическим защёлкивающим механизмом - никаких инструментов не требуется.

Не совместима с другими сериями контакторов, даже если они имеют аналогичную габаритную высоту. Перед установкой убедитесь, что ваш контактор имеет маркировку “(R)” - это указывает на наличие нужного интерфейса для приставки.

Безопасность и стандарты

Изделие соответствует международным требованиям к устройствам управления и защиты электрооборудования. Произведено компанией CHINT, соблюдающей стандарты IEC 60947-5-1 для вспомогательных контактов. Рабочий ток 1,5 А обеспечивает безопасную работу в цепях управления, исключающую риск перегрева при типовых нагрузках.

Преимущества

• Увеличивает функциональность существующего контактора без замены всей единицы - экономия времени и средств;
• Простая и быстрая установка - не требует демонтажа контактора или изменения проводки;
• Высокая надёжность механической связи с основным контактом - срабатывание происходит одновременно с главным контактом;
• Винтовые зажимы позволяют использовать провода до 2,5 мм2 - удобно для стандартных кабелей управления.

Ограничения применения

• Не предназначен для коммутации токов выше 1,5 А - применение в силовых цепях вызовет повреждение контактов;
• Работает только с контактными модулями серии NXC-06~630 (R); несовместим с NXC без окончания "(R)" или с другими брендами;
• Не защищён от внешних воздействий - не следует устанавливать в условиях повышенной запылённости, влаги или температур ниже -25C без дополнительной защиты корпуса;
• Не имеет индикации положения контактов - состояние НО/НЗ можно определить только тестированием или по схеме.

Примеры использования

• Индикация включения станка: НО-контакт подключён к лампе, которая светится, когда контактор NXC включён;
• Блокировка второго двигателя: НЗ-контакт размыкает цепь стартера другого оборудования, пока основной контактор находится во включенном состоянии;
• Передача сигнала в ПЛК: оба контакта подключены к дискретным входам контроллера для отслеживания реального состояния контактора.

Практические советы

• При подключении используйте провода с жилами 0,5–2,5 мм2 - слишком толстые провода не войдут в зажим, слишком тонкие могут плохо фиксироваться;
• Проверьте соответствие номера контактора: только NXC-06~630(R) поддерживают эту приставку; другие версии без "(R)" не подходят;
• После установки протестируйте срабатывание контактов вручную - медленно включите и выключите контактор, чтобы убедиться, что НО и НЗ меняют состояние одновременно;
• Не затягивайте винты чрезмерно - это может повредить пластиковую рамку приставки AX-3X/11 к контактору NXC-06~630 (R).
