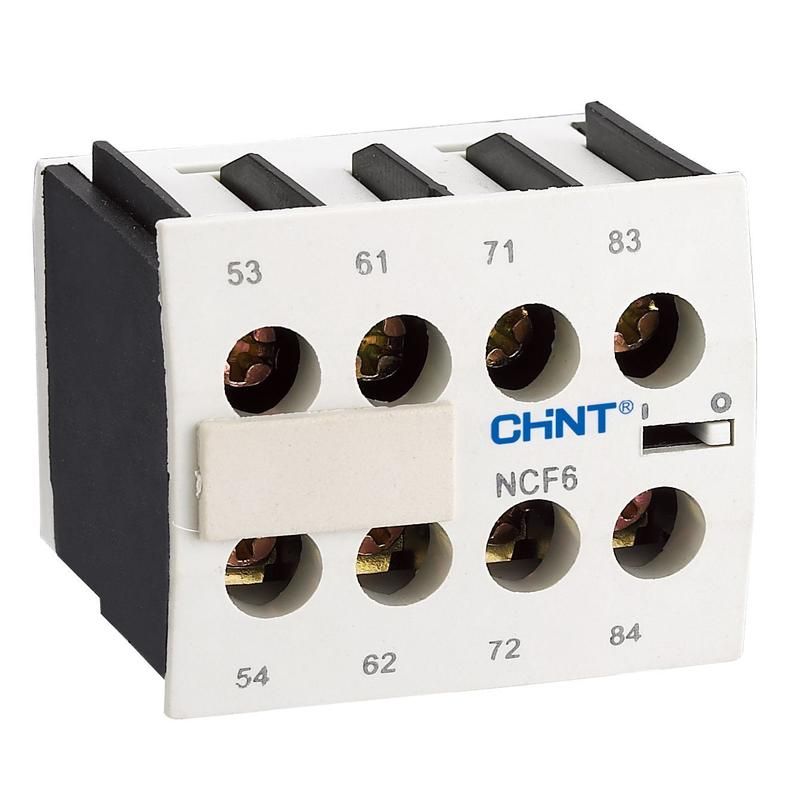

Приставка дополнительных контактов NCF6-11 (1НО+1НЗ) для NC6 CHINT 261004

Приставка дополнительных контактов NCF6-11 к контактору NC6 (R) от бренда CHINT позволяет расширить функциональность основного контактора за счёт добавления одного нормально замкнутого и одного нормально разомкнутого контакта. Устройство предназначено для использования в цепях управления и сигнализации, где требуется передача состояния контактора на другие элементы системы.

Назначение и область применения

Приставка NCF6-11 используется для модификации контакторов серии NC6 (R) - она не управляет нагрузкой напрямую, а лишь передаёт информацию о состоянии контактора: включён/выключен. Подходит для схем автоматизации, где необходимо включить световой индикатор, запустить реле контроля, подключить систему блокировки или передать сигнал в ПЛК. Применяется в промышленном оборудовании: станках, конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Количество нормально замкнутых (НЗ) контактов: 1
• Количество нормально разомкнутых (НО) контактов: 1
• Общее количество переключающих контактов: 2
• Способ монтажа: фронтальная установка - крепится прямо на лицевую сторону контактора NC6 (R)
• Тип подключения: винтовые зажимы - надёжный контакт, допускает многократную переподключение

Совместимость и монтаж

Приставка NCF6-11 совместима исключительно с контакторами серии NC6 (R) от CHINT. Монтируется на фронтальной поверхности контактора - не требует демонтажа устройства. Для установки достаточно совместить направляющие и защёлкнуть корпус до характерного щелчка. После этого провода подключаются к винтовым клеммам через доступные отверстия. Не устанавливается на контакторы других серий или брендов - даже аналогичной мощности.

Безопасность и стандарты

Приставка соответствует требованиям международных стандартов IEC 60947-5-1 для устройств управления. Произведена из самозатухающего поликарбоната, обеспечивает электроизоляцию и механическую прочность. Работает в температурном диапазоне, совпадающем с базовым контактором NC6 (R): от -5C до +40C. Не имеет защиты от пыли и влаги - не предназначен для открытой установки вне шкафа.

Преимущества

• Минимальная высота - не увеличивает габариты сборки
• Не требует внешнего питания - работает за счёт коммутируемых цепей контактора
• Имеет механическую связь с основным контактом - гарантирует точное соответствие состояний
• Удобная винтовая клемма - поддерживает медные жилы до 2,5 мм2

Ограничения применения

• Не подходит для коммутации силовых цепей - ток через контакты ограничен значениями управления (обычно до 5 А)
• Работает только с контакторами NC6 (R); несовместим с другими моделями CHINT или конкурентов
• Не имеет IP-защиты - нельзя использовать во влажных, пыльных или агрессивных средах без дополнительной герметизации шкафа
• Не рассчитана на частые операции - максимальная частота включения определяется базовым контактором

Примеры использования

• Подключение индикатора “Работает” - НО контакт замыкается при включении контактора
• Сигнализация аварии - НЗ контакт размыкается при отключении, активируя тревожную цепь
• Блокировка другого оборудования - состояние контактора передаётся на реле безопасности
• Передача сигнала в ПЛК - два контакта позволяют одновременно считывать “вкл.” и “выкл.”

Практические советы

• Проверьте, что ваш контактор NC6 (R) имеет свободное место для фронтального монтажа - некоторые модели имеют уже установленные аксессуары
• При подключении используйте жилы сечением 0,5–2,5 мм2; более толстые провода не войдут в клеммы
• Не затягивайте винты слишком сильно - можно повредить пластиковую клеммную колодку
• При замене контактора - приставка NCF6-11 остаётся на месте, её легко переставить на новый NC6 (R)
• Для долговечности рекомендуется устанавливать в закрытых электрощитах с контролируемой температурой
