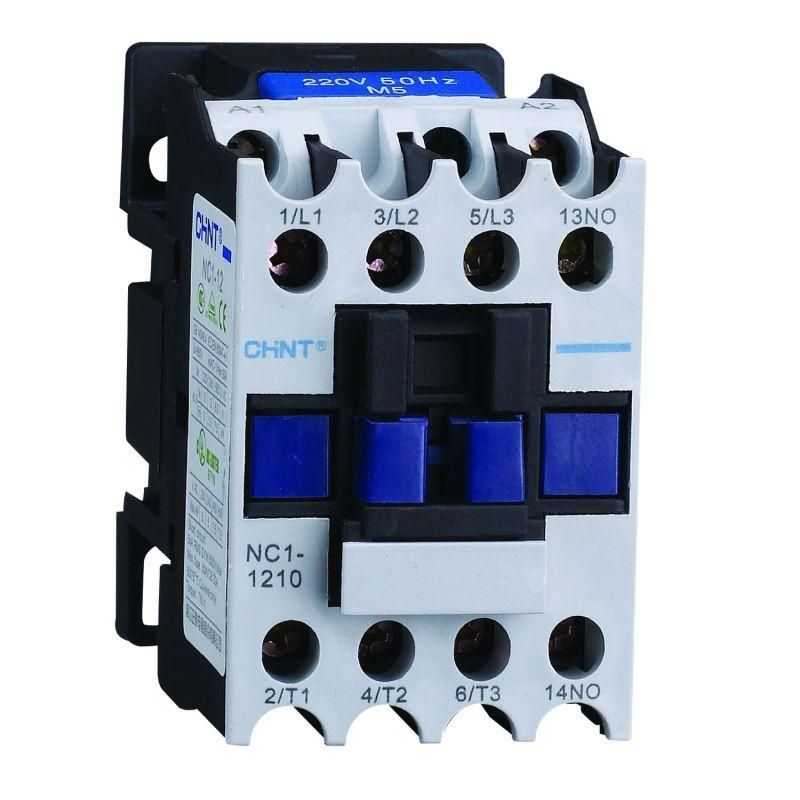

Контактор NC1-1210 12А 400В/АС3 1НО 50Гц (R) | 221373 CHINT

Контактор NC1-1210 12А 400В переменного тока (AC) 1 нормально разомкнутый контакт (1НО) 50Гц (R) от бренда CHINT предназначен для частого включения и отключения электродвигателей и других нагрузок в промышленных системах. Этот контактор из серии NC1 сочетает надёжность, компактность и возможность расширения функционала через дополнительные модули.

Назначение и область применения

Контактор NC1-1210 используется для дистанционного управления трёхфазными электродвигателями мощностью до 5,5 кВт. Подходит для автоматизации станков, насосов, вентиляторов, конвейеров и другого промышленного оборудования. Может работать как самостоятельное устройство или в составе магнитного пускателя с тепловым реле - для защиты от перегрузок и коротких замыканий.

Технические характеристики

• Тип тока: переменный (AC), 50 Гц
• Номинальный рабочий ток (AC-3): 12 А при напряжении 400 В
• Напряжение катушки управления: 400 В AC
• Количество главных контактов: 3 (для коммутации трёх фаз)
• Количество вспомогательных контактов НО: 1 (нормально разомкнутый)
• Номинальная мощность: 5,5 кВт
• Изделие соответствует серии NC1 от CHINT

Совместимость и монтаж

Контактор NC1-1210 монтируется на DIN-рейку 35 мм. Для подключения используются винтовые зажимы: для силовой части - до 10 мм2, для катушки управления - до 2,5 мм2. Установка требует соблюдения минимального зазора между соседними аппаратами - не менее 10 мм. Вспомогательный контакт 1НО доступен для сигнализации состояния (например, “двигатель работает”) или подключения блокировочных цепей.

Контактор NC1 совместим с дополнительными модулями серии: временные реле, реверсивные блоки, блоки КРМ, а также тепловые реле для создания полноценных магнитных пускателей типа “звезда-треугольник”.

Безопасность и стандарты

Контактор NC1-1210 соответствует требованиям IEC/EN 60947-4-1. Конструкция обеспечивает безопасную работу при температуре от -5C до +40C. Отключение происходит при снижении напряжения ниже 85% от номинала - предотвращает самопроизвольный запуск после восстановления питания.

Преимущества

• Высокая механическая износостойкость - до 10 млн операций
• Устойчивость к вибрациям и скачкам напряжения
• Широкая линейка модификаций в серии NC1 - легко найти аналог при замене
• Поддержка расширения функций через внешние модули без замены основного устройства
• Стандартный форм-фактор - совместим со всеми типами DIN-рейковых креплений

Ограничения применения

• Не предназначена для работы с постоянным током - только переменный (AC)
• Катушка управления рассчитана исключительно на 400 В; использование при меньшем напряжении приведёт к отказу втягивания
• Не рекомендуется для частых пусков более 120 раз в час - риск перегрева катушки
• Отсутствует встроенная защита от перегрузки - требуется установка теплового реле отдельно
• Не подходит для взрывоопасных сред - класс защиты IP20

Примеры использования

• Автоматический пуск и остановка асинхронного двигателя 4 кВт на конвейере
• Управление насосной группой в системе водоснабжения с использованием теплового реле
• Создание реверсивной схемы для перемещения механизма в двух направлениях
• Формирование цепи “звезда-треугольник” для мягкого пуска двигателя 5,5 кВт

Практические советы

• При выборе контактора NC1-1210 проверьте соответствие напряжения катушки (400 В) вашей сети управления - неверное напряжение вызывает зависание или перегрев.
• Для долгой службы используйте вспомогательный контакт 1НО для контроля состояния: он удобен для индикации в пультах управления или PLC.
• Если нужна защита от перегрузки - обязательно подключите подходящее тепловое реле серии TH или TR от CHINT.
• При монтаже в шкафу с высокой плотностью компонентов - учтите необходимость вентиляции вокруг контактора NC1-1210, особенно при длительной нагрузке близко к 12 А.
• Замена контактора NC1-1210 на другой из серии NC1 - проста: все клеммы и крепления совпадают, даже при изменении тока (например, на NC1-1610).
