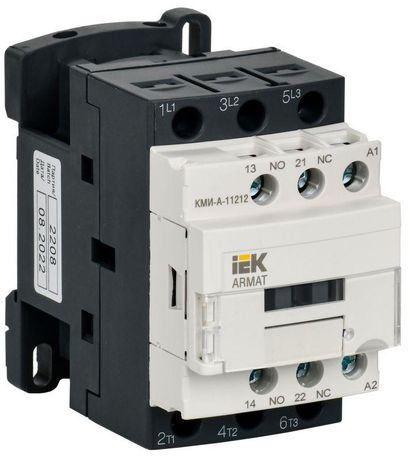

Контактор КМИ-А-11212 LC1D 12А кат. 400В AC 1НО+1НЗ AC-3 IEK AR-ACC-11-012-400-11

Контактор КМИ-А-11212 LC1D 12А 400В/АС3 1 нормально открытый/1 нормально закрытый контакт от IEK предназначен для дистанционного включения и отключения трёхфазных нагрузок, таких как электродвигатели, нагреватели и системы освещения. Этот контактор из серии ARMAT совместим с DIN-рейкой и обеспечивает надёжную коммутацию при рабочем токе до 12 А.

Назначение и область применения

Контактор КМИ-А-11212 LC1D 12А 400В/АС3 1 нормально открытый/1 нормально закрытый контакт используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Подходит для частых операций включения и выключения - например, при запуске насосов, вентиляторов, конвейеров, печей и кран-балок. Также применяется в системах автоматического ввода резерва (АВР) и для коммутации индуктивных и активных нагрузок до 5,5 кВт.

Технические характеристики

• Номинальное напряжение питания: 400 В переменного тока (AC)
• Номинальный ток: 12 А (при AC-3)
• Количество полюсов: 3
• Коммутируемая мощность: 5,5 кВт
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Род тока: переменный (AC)
• Исполнение: нереверсивное
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовой цепи: винтовые зажимы
• Срок службы: 15 лет (при соблюдении условий эксплуатации)

Совместимость и монтаж

Контактор КМИ-А-11212 LC1D 12А 400В/АС3 1 нормально открытый/1 нормально закрытый контакт устанавливается на стандартную DIN-рейку типа TS35. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать медные жилы сечением до 4 мм2. Управляющая катушка питается от сети 400 В AC; для подключения цепи управления достаточно двух проводов к клеммам A1 и A2. Контакты НО и НЗ доступны для подключения цепей сигнализации, блокировок или контроля состояния.

Безопасность и стандарты

Контактор КМИ-А-11212 LC1D 12А 400В/АС3 1 нормально открытый/1 нормально закрытый контакт соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует соответствие международным нормам безопасности, устойчивости к перегрузкам и долговечности при регулярной коммутации.

Преимущества

• Универсальный монтаж: поддерживает как DIN-рейку, так и крепление на плату
• Чёткая схема контактов: один НО и один НЗ позволяют реализовать базовые логические функции без внешних реле
• Высокая механическая прочность: срок службы 15 лет при штатных условиях
• Стандартное исполнение: совместим с большинством устройств управления от IEK и аналогичных производителей

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный (AC)
• Максимальный ток 12 А при AC-3 - нельзя применять для нагрузок выше 5,5 кВт
• Отсутствует встроенная защита от перегрузки - требуется дополнительная тепловая реле или автоматический выключатель
• Не имеет защиты от пыли и влаги (IP-класс не указан); требует установки в защищённом щите
• Нельзя использовать для реверса двигателей - для этого нужен реверсивный контактор

Примеры использования

• Управление насосом воды в системе водоснабжения через пульт дистанционного управления
• Включение нагревательного элемента в термокамере по сигналу от терморегулятора
• Автоматическое переключение на резервный генератор в системе АВР
• Пуск вентилятора в промышленной вентиляции по расписанию с помощью таймера

Практические советы

• Проверьте напряжение катушки перед подключением - неверное напряжение (например, 220 В вместо 400 В) приведёт к отказу срабатывания
• При монтаже на DIN-рейку убедитесь, что контактор плотно защёлкнут - слабое крепление вызывает перегрев и искрение
• Используйте винтовой зажим с усилием 0,5–0,8 Нм - переусиливать нельзя, чтобы не повредить пластик
• Для длительной работы с высокими токами проверяйте температуру корпуса каждые 2–3 месяца - перегрев указывает на плохой контакт или перегрузку
• Контактор КМИ-А-11212 LC1D 12А 400В/АС3 1 нормально открытый/1 нормально закрытый контакт можно заменить на аналоги серии LC1D от Schneider Electric - они имеют тот же форм-фактор и параметры
