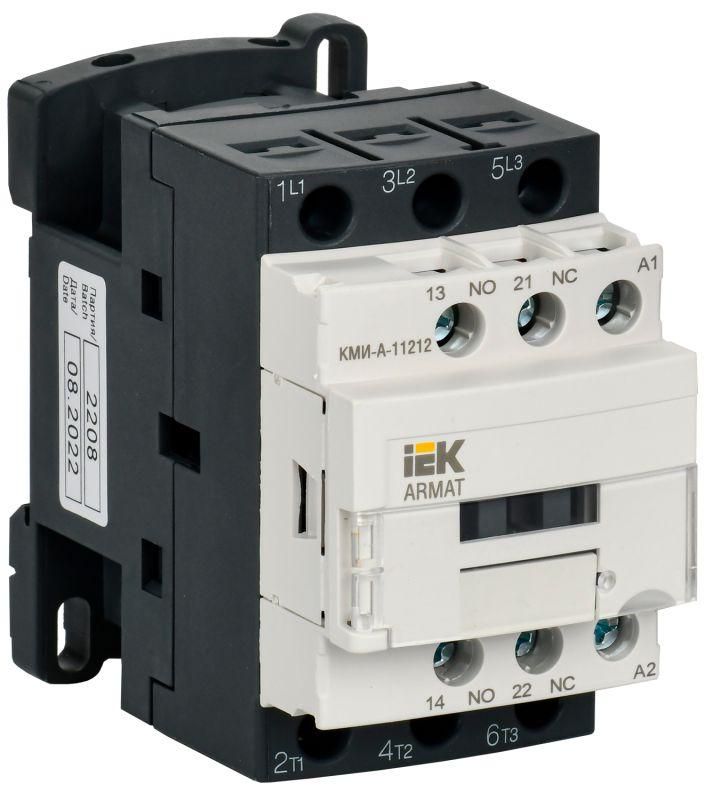

Контактор КМИ-А-11212 LC1D 12А кат. 230В AC 1НО+1НЗ AC-3 IEK AR-ACC-11-012-230-11

Контактор КМИ-А-11212 LC1D 12А 230В переменного тока (AC) 1 нормально-открытый контакт + 1 нормально-замкнутый контакт AC-3 от бренда IEK предназначен для дистанционного включения и отключения трёхфазных двигателей и других индуктивных нагрузок. Этот контактор сочетает надёжную механическую конструкцию, совместимость с DIN-рейкой и соответствие международным стандартам, что делает его удобным решением для промышленной автоматизации.

Назначение и область применения

Контактор КМИ-А-11212 LC1D 12А 230В переменного тока (AC) 1 нормально-открытый контакт + 1 нормально-замкнутый контакт AC-3 используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он применяется в системах, где требуется частое включение и выключение нагрузки: насосы, вентиляторы, компрессоры, конвейеры, печи, кран-балки и системы автоматического ввода резерва (АВР). Также подходит для управления осветительными и нагревательными установками, если они имеют индуктивный характер.

Технические характеристики

• Номинальное напряжение катушки: 230 В переменного тока (AC)
• Номинальный ток главных контактов: 12 А
• Число полюсов: 3
• Коммутируемая мощность по классу AC-3: 5,5 кВт
• Количество вспомогательных контактов: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Исполнение: нереверсивное
• Способ подключения силовых проводов: винтовые зажимы
• Способ монтажа: на DIN-рейку или монтажную плату
• Срок службы: 15 лет (при соблюдении условий эксплуатации)

Совместимость и монтаж

Контактор КМИ-А-11212 LC1D 12А 230В переменного тока (AC) 1 нормально-открытый контакт + 1 нормально-замкнутый контакт AC-3 устанавливается на стандартную DIN-рейку типа TS35. Подключение силовых проводов выполняется через винтовые зажимы - рекомендуется использовать многожильные провода с наконечниками для надёжного контакта. Управляющее напряжение подаётся на катушку (230 В AC); для работы необходим внешний источник управления (например, кнопочная станция, термореле, PLC). Вспомогательные контакты используются для сигнализации, блокировок или самоблокировки схемы пуска.

Безопасность и стандарты

Контактор КМИ-А-11212 LC1D 12А 230В переменного тока (AC) 1 нормально-открытый контакт + 1 нормально-замкнутый контакт AC-3 соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует безопасность при работе в условиях перегрузок, коротких замыканий и длительных циклов включения. Серия ARMAT прошла сертификацию в рамках ЕАЭС и допущена к применению в промышленных объектах России и стран СНГ.

Преимущества

• Высокая механическая износостойкость - срок службы до 15 лет
• Универсальный монтаж на DIN-рейку - легко интегрируется в шкафы управления
• Наличие одного НО и одного НЗ контакта позволяет реализовать базовые схемы управления без дополнительных модулей
• Стабильная работа при колебаниях напряжения +-10% от номинала
• Совместимость с популярными устройствами защиты (автоматические выключатели, тепловые реле)

Ограничения применения

• Не предназначен для постоянного тока - использование на DC приведёт к выходу из строя катушки
• Максимальная коммутируемая мощность 5,5 кВт - не подходит для двигателей выше этой мощности даже при токе ниже 12 А
• Отсутствует встроенная защита от перегрузки - требует обязательного подключения теплового реле
• Не имеет IP-защиты - должен устанавливаться внутри закрытых щитов, защищённых от пыли и влаги
• Не является реверсивным - для изменения направления вращения двигателя нужен второй контактор

Примеры использования

• Управление насосом воды в системе водоснабжения - включение при достижении нижнего уровня, отключение при верхнем
• Автоматический запуск вентилятора в HVAC-системе по сигналу от термостата
• Пуск конвейера в пищевой промышленности через кнопку “Пуск” с самоблокировкой
• Подключение нагревательного элемента в сушильной камере через таймер или контроллер
• Работа в составе АВР - переключение нагрузки с основного на резервный источник

Практические советы

• Выбирайте контактор с запасом по мощности - если двигатель 5,5 кВт, лучше взять 7–8 кВт, чтобы продлить срок службы
• Обязательно используйте тепловое реле (например, LR2-D12) для защиты от перегрузки - контактор не защищает двигатель самостоятельно
• Проверьте напряжение катушки перед подключением - неверное напряжение (например, 110 В вместо 230 В) вызовет отказ или перегрев
• При монтаже затягивайте винты усилием 0,5–0,7 Нм - слишком слабо или сильно повредит контакт
• Для долгой работы избегайте частых включений более 60 раз в час - это снижает срок службы механических деталей
• Контактор КМИ-А-11212 LC1D 12А 230В переменного тока (AC) 1 нормально-открытый контакт + 1 нормально-замкнутый контакт AC-3 совместим с другими изделиями серии ARMAT - можно использовать одинаковые клеммы и фиксаторы
