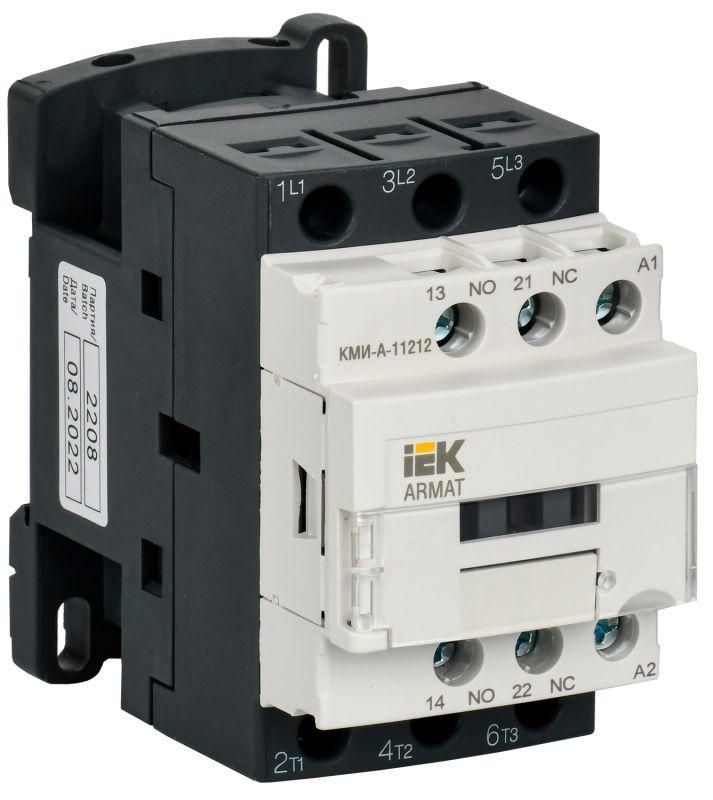

Контактор КМИ-А-11212 LC1D 12А кат. 36В AC 1НО+1НЗ AC-3 IEK AR-ACC-11-012-036-11

Контактор КМИ-А-11212 LC1D 12А 36В/АС3 1 нормально открытый/1 нормально закрытый - это электромагнитное устройство от IEK для удалённого включения и отключения трёхфазной нагрузки, управляемой сигналом 36 В переменного тока. Подходит для работы в системах автоматизации, где требуется надёжное переключение двигателей, нагревателей или освещения через DIN-рейку.

Назначение и область применения

Контактор КМИ-А-11212 LC1D 12А 36В/АС3 1 нормально открытый/1 нормально закрытый предназначен для дистанционного управления трёхфазными нагрузками. Его основная задача - безопасно включать и выключать оборудование, такое как асинхронные двигатели, системы отопления, вентиляторы, насосы, печи и устройства AВР. Управление осуществляется слабым управляющим сигналом 36 В AC, что позволяет использовать его в схемах с низковольтной логикой, например, на базе PLC или реле контроля.

Технические характеристики

• Номинальное напряжение питания катушки: 36 В переменного тока (AC)
• Номинальный ток главных контактов: 12 А
• Число полюсов: 3 - подходят для коммутации трёх фаз
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1 - используются для сигнализации или блокировок
• Коммутируемая мощность: 5,5 кВт при AC-3 (пуск и остановка )
• Тип тока: Переменный (AC), не постоянный ток
• Исполнение: Нереверсивное - нельзя менять направление вращения двигателя
• Способ монтажа: На DIN-рейку или монтажную плату
• Подключение силовых проводов: Винтовые зажимы
• Срок службы: До 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Контактор КМИ-А-11212 LC1D 12А 36В/АС3 1 нормально открытый/1 нормально закрытый совместим с любыми стандартными DIN-рейками типа TS35. Монтировать можно как на рейку, так и на жесткую поверхность с помощью отверстий под болты. Для подключения силовых цепей используйте медные провода сечением до 4–6 мм2 - оптимально для тока 12 А. Управляющая катушка требует точного напряжения 36 В AC; применение другого напряжения повредит устройство. Клеммы для управления расположены на передней панели - легко доступны для подключения кнопочных станций или контроллеров.

Безопасность и стандарты

Контактор КМИ-А-11212 LC1D 12А 36В/АС3 1 нормально открытый/1 нормально закрытый сертифицирован согласно ГОСТ Р 50030.4.1-2012, который полностью соответствует международному стандарту IEC 60947-4-1. Это гарантирует соответствие требованиям безопасности, износостойкости и надёжности в промышленном применении. Серия ARMAT прошла испытания на механическую прочность, термическую стойкость и долговременную работу при максимальных нагрузках.

Преимущества

• Устойчив к импульсным перегрузкам благодаря защищённой контактной группе
• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций
• Гибкий способ монтажа: поддерживает как DIN-рейку, так и крепление на плату
• Наличие одного НО и одного НЗ контакта позволяет реализовать простые схемы аварийной остановки или индикации состояния
• Напряжение управления 36 В AC - безопасно для обслуживания, снижает риск поражения током

Ограничения применения

• Не применяется для постоянного тока - катушка и контакты рассчитаны исключительно на переменный ток
• Нельзя использовать для реверса двигателя - отсутствуют два взаимоблокируемых контактора внутри
• Максимальная коммутируемая мощность 5,5 кВт - не подходит для крупных двигателей свыше 7,5 кВт
• Не имеет защиты от перегрузки - необходимо дополнительно устанавливать тепловое реле
• Работает только при температуре окружающей среды от –25C до +40C

Примеры использования

• Управление насосом в системе водоснабжения через пульт с кнопкой “Старт” и “Стоп”
• Автоматический запуск вентилятора при достижении заданной температуры в помещении
• Включение нагревательного элемента в сушильной камере по команде от терморегулятора
• Система АВР: при отказе основного питания - КМИ-А-11212 LC1D 12А 36В/АС3 1 нормально открытый/1 нормально закрытый замыкает цепь резервного генератора
• Пуск конвейера в линии производства с использованием PLC и внешнего реле управления

Практические советы

• Выбирайте сечение проводов силовой цепи не менее 2,5 мм2, лучше 4–6 мм2 - чтобы избежать перегрева при длительной работе
• Обязательно проверьте напряжение на катушке перед первым включением - даже 10% перенапряжения снизит срок службы
• Используйте НЗ контакт для создания цепи “STOP”: он размыкается при отключении питания, обеспечивая аварийную остановку
• Настройте защиту от скачков напряжения - особенно важна при питании от сети с высокими помехами
• Проверяйте затяжку винтов каждые 6 месяцев - ослабление вызывает нагрев и выход из строя
• Если нужен реверс - выбирайте комплект из двух таких контакторов с блокировкой
