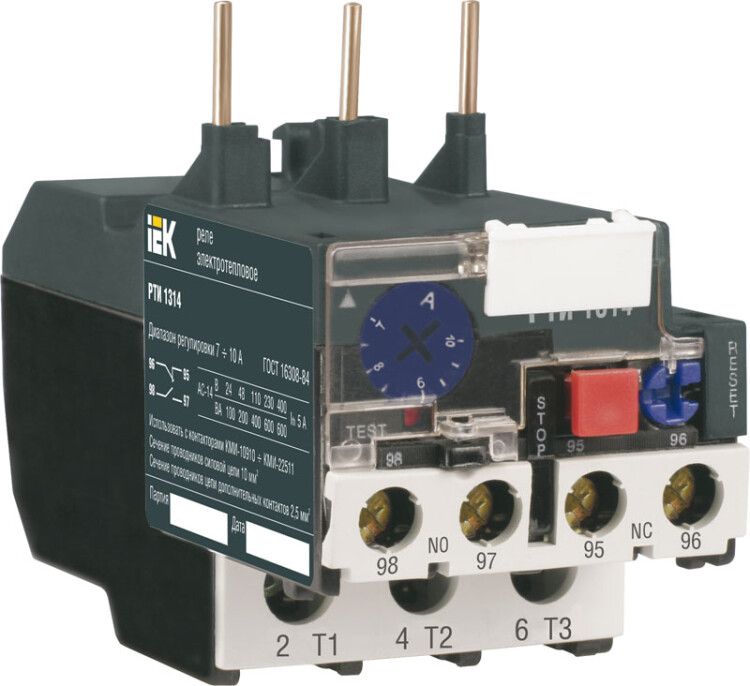

Реле тепловое РТИ-1306 1-1,6 А, 3 полюса IEK (ИЭК) DRT10-0001-D016

Реле электротепловое РТИ-1306 1-1,6А от IEK - это устройство для защиты электродвигателей от перегрузок и других аварийных режимов. Применяется совместно с контакторами КТИ и КМИ, обеспечивает надёжную работу в условиях промышленной автоматизации. Артикул drt10-0001-d016 соответствует сертифицированному образцу по ГОСТ.

Назначение и область применения

Реле электротепловое РТИ-1306 1-1,6А защищает электродвигатели от:

• длительной перегрузки по току;
• асимметрии напряжений между фазами;
• затянутого пуска (слишком долгого разгона);
• заклинивания ротора.

Не предназначен для защиты от короткого замыкания - для этого требуется установить отдельные предохранители или автоматический выключатель. Подходит для использования в системах управления станков, насосов, вентиляторов, конвейеров и другого оборудования с асинхронными двигателями.

Технические характеристики

• Номинальный ток срабатывания: 1–1,6 А - регулируемый диапазон, позволяет точно адаптировать защиту под конкретный двигатель.
• Количество полюсов: 3 - обеспечивает трёхфазную защиту всех цепей питания.
• Количество контактов: 2 (нормально замкнутый и нормально разомкнутый) - используются для сигнализации и отключения цепи управления.
• Напряжение: до 660 В - работает в сетях переменного тока с частотой до 400 Гц, что актуально для специализированных промышленных систем.
• Класс защиты: 10 - время срабатывания при 7,2-кратном токе не более 10 секунд; соответствует требуемому времени отключения для большинства двигателей средней мощности.
• Степень защиты IP20: защита от доступа пальцев и твёрдых предметов >12,5 мм, но не от воды и пыли - устанавливается внутри щитов или корпусов.
• Климатическое исполнение У3: рассчитано на эксплуатацию в помещениях с умеренным климатом, влажностью до 80% при +25 C.
• Диапазон температур: от –45 C до +55 C - допускает работу в холодных цехах и жарких зонах, но не на открытом воздухе без термокожуха.
• Тип присоединения: винтовые зажимы - удобны для многократного демонтажа и работают с медными проводниками сечением до 10 мм2.
• Срок службы: 15 лет - при условии соблюдения режимов нагрузки и температуры окружающей среды.

Совместимость и монтаж

Реле электротепловое РТИ-1306 1-1,6А проектировалось для непосредственного крепления на контакторы серии КТИ и КМИ. Монтаж осуществляется путём защёлкивания на DIN-рейку или фиксации на лицевую панель контактора. Не требует внешнего питания - питание получает через силовые цепи двигателя. При использовании вне комплекта с контактными аппаратами необходимо обеспечить механическую фиксацию и изоляцию выводов.

Безопасность и стандарты

Реле электротепловое РТИ-1306 1-1,6А соответствует требованиям ГОСТ 30011.5.1 и ГОСТ Р 50030.2, что подтверждает соответствие европейским аналогам IEC 60947-4-1. Сертифицировано для применения в промышленных электроустановках России и стран ЕАЭС.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу с компенсацией температуры окружающей среды.
• Простая настройка тока срабатывания - поворотом регулировочного винта в диапазоне 1–1,6 А.
• Надёжная механическая связь с контактными аппаратами КТИ/КМИ исключает случайное отключение.
• Долгий срок службы снижает затраты на обслуживание и замену.

Ограничения применения

• Не применяется в открытых местах - степень защиты IP20 не защищает от влаги, пыли и брызг.
• Не защищает от короткого замыкания - обязательно использование предохранителей или автоматических выключателей.
• Не рекомендуется для частых пусков (более 6–8 раз в час) - возможен перегрев и преждевременный выход из строя.
• Не подходит для однофазных двигателей без третьего провода - требует трёхфазного подключения.
• Запрещён монтаж рядом с источниками сильного нагрева (печи, сварочные аппараты) - риск ложного срабатывания.

Примеры использования

• Защита асинхронного двигателя 1,1 кВт на конвейере в пищевом цеху.
• Обеспечение безопасности насосной группы в системе водоснабжения.
• Комплексная защита вентиляционного агрегата в промышленном помещении с контролируемым микроклиматом.
• Подключение к контактору КТИ-16 в распределительном щите станции управления технологическим оборудованием.

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - он должен попадать в диапазон 1–1,6 А. При значении выше 1,6 А выбирайте другое реле.
• Настройку тока срабатывания выполняйте после запуска двигателя под нагрузкой - используйте клещевой токоизмерительный прибор.
• При монтаже плотно затягивайте винты зажимов - слабый контакт вызывает перегрев и ложные срабатывания.
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление может нарушить сигнал отключения.
• Если используется вне пары с КТИ/КМИ, закрепите реле на DIN-рейке и обеспечьте достаточный воздушный зазор вокруг него для теплоотвода.
