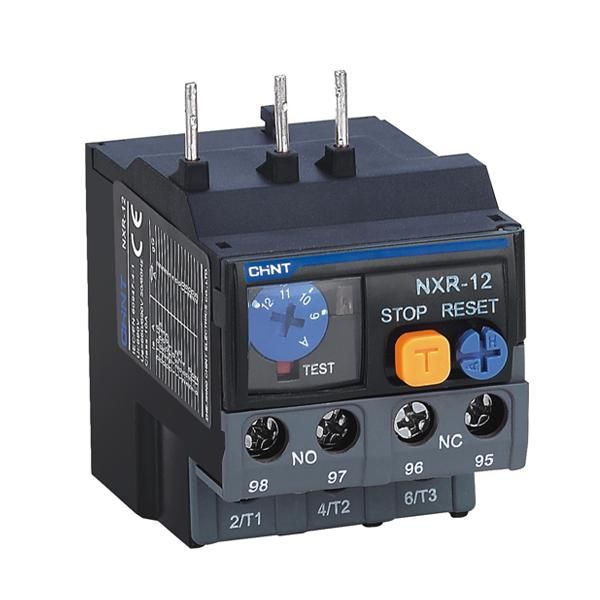

Реле тепловое NXR-12, 1-1.6 А, 690 В, Класс 10 CHINT 837097

Реле тепловое NXR-12 1-1.6 А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Это компактное устройство из серии NXR работает с токами от 1 до 1,6 А, легко монтируется на контакторы и обеспечивает надёжную термическую защиту в промышленных системах.

Назначение и область применения

Реле тепловое NXR-12 1-1.6 А (R) защищает электродвигатели переменного тока от повреждений, вызванных длительной перегрузкой или потерей одной из фаз. Подходит для установки в цепях с напряжением до 690 В и частотой 50/60 Гц. Часто применяется совместно с контакторами в системах управления насосами, вентиляторами, конвейерами, станками и другим оборудованием с асинхронными двигателями малой и средней мощности.

Технические характеристики

• Диапазон регулировки тока: 1–1,6 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при перегрузке 6-кратным током составляет 4–10 секунд, что соответствует стандарту IEC 60947-4-1;
• Максимальное рабочее напряжение: 690 В - подходит для трёхфазных сетей промышленного типа;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), позволяют передавать сигналы в системы управления и индикации;
• Тип подключения: винтовые зажимы - удобны для многократного подключения и отключения проводов;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контакторы серии LC1D или аналогичные без дополнительных креплений;
• Функция перезапуска: да - возможен автоматический или ручной сброс после срабатывания, выбирается пользователем.

Совместимость и монтаж

Реле тепловое NXR-12 1-1.6 А (R) совместимо с контактными аппаратами CHINT серии LC1D и другими моделями, имеющими стандартизированную посадочную площадку. Монтаж выполняется путём плотного защёлкивания на направляющие шины контактора - никаких инструментов не требуется. Для подключения провода используются винтовые зажимы с моментом затяжки 0,5–0,7 Нм. Убедитесь, что сечение провода соответствует рекомендациям производителя (до 2,5 мм2). После установки проверьте правильность подключения всех контактов и отсутствие механического люфта.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-4-1 и имеет сертификаты CE. Конструкция исключает самопроизвольное отключение при вибрациях и температурных колебаниях. Класс защиты IP20 предотвращает случайный доступ к токоведущим частям, но не обеспечивает защиту от внешних воздействий - не устанавливайте в условиях повышенной запылённости или влаги без дополнительного корпуса.

Преимущества

• Стабильная работа при изменении температуры окружающей среды благодаря термокомпенсации;
• Индикатор состояния - визуальное определение сработавшего реле;
• Гибкий режим сброса: можно выбрать автоматический (через 1–2 минуты) или ручной - снижает риск неконтролируемого запуска оборудования;
• Высокая долговечность контактов - рассчитано на более чем 100 000 операций включения/выключения;
• Лёгкая диагностика: при срабатывании рычаг выступает, что сразу указывает на причину остановки.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - только переменный ток 50/60 Гц;
• Не используйте в средах с температурой ниже –25 C или выше +60 C - точность срабатывания снижается;
• Запрещена установка рядом с источниками сильного электромагнитного поля - возможны ложные срабатывания;
• Не подходит для защиты нагрузок менее 0,1 А - минимальный ток срабатывания ограничен конструкцией;
• Автоматический сброс не рекомендуется в опасных зонах - лучше использовать ручной режим для контроля перезапуска.

Примеры использования

• Защита насоса воды в системе водоснабжения с двигателем 0,75 кВт, потребляющим около 1,4 А;
• Контроль перегрева вентилятора охлаждения на станке с ЧПУ;
• Обеспечение безопасности конвейера в пищевой промышленности с двигателем 1,1 кВт;
• Подключение в распределительном щите с контактором LC1D09 для управления освещением производственной зоны.

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - он должен попадать в диапазон 1–1,6 А; если ток близок к границе, выбирайте реле с чуть большим диапазоном;
• Настройку тока срабатывания выполняйте только при отключенном питании - используйте отвертку с изолированным наконечником;
• При использовании автоматического сброса убедитесь, что система не будет запускаться в аварийном состоянии - например, при заблокированном вале;
• Регулярно проверяйте состояние винтовых зажимов - ослабление может привести к нагреву и выходу из строя;
• Артикул 837097 - это оригинальный продукт CHINT, совместимый с большинством европейских и российских систем управления. Не заменяйте его на несертифицированные аналоги - это нарушает безопасность.
