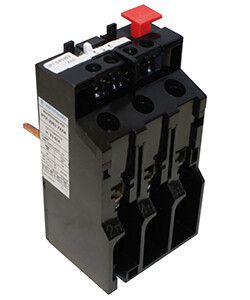

Реле перегрузки тепл. РТЛ-1006 УХЛ4 1.0-1.6А 660/50Гц 1з+1р ручной возврат IP20 электротепловое Электротехник ET502084

Реле электротепловое РТЛ-1006 УХЛ4 1,0-1,6А 660/50Гц 1з+1р ручной возврат IP20 от бренда Электротехник предназначено для защиты электродвигателей от длительных перегрузок и обрывов фаз. Это надёжное устройство с ручным возвратом и винтовым подключением подходит для установки как на пускателях, так и отдельно в распределительных щитах.

Назначение и область применения

Реле электротепловое РТЛ-1006 защищает трёхфазные электродвигатели от:

• длительных перегрузок по току;
• асимметрии токов между фазами;
• обрыва одной из фаз (выпадение фазы).

Устройство применяется в системах управления двигателями на промышленном оборудовании: насосах, компрессорах, конвейерах, вентиляторах, станках с ЧПУ. Подходит для работы в условиях умеренного климата (исполнение УХЛ4).

Технические характеристики

• Номинальный ток: 1,0–1,6 А - регулируемый диапазон срабатывания, соответствует маломощным двигателям.
• Число полюсов: 3 - защита всех трёх фаз одновременно.
• Максимальное рабочее напряжение: 660 В - совместимо с сетями до 690 В переменного тока.
• Частота: 50 Гц - оптимизировано для промышленных сетей России и стран СНГ.
• Контакты: 1 нормально замкнутый (1з) + 1 нормально разомкнутый (1р) - используются для сигнализации и отключения цепи управления.
• Способ монтажа: непосредственное крепление - можно устанавливать прямо на пускатели ПМЛ или на DIN-рейку через клеммники КРЛ.
• Подключение: винтовое - надёжное соединение проводов сечением до 2,5 мм2.
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги; требует установки внутри закрытых шкафов.
• Перезапуск: ручной - после срабатывания необходимо вручную вернуть рычаг в исходное положение.
• Исполнение: нереверсивное - не поддерживает управление направлением вращения двигателя.

Совместимость и монтаж

Реле электротепловое РТЛ-1006 совместимо с пускателями серии ПМЛ. При установке на них - крепится механически и электрически без дополнительных элементов. Для самостоятельной установки в щите требуется клеммник КРЛ - он обеспечивает гальваническую развязку и удобное подключение проводов.

Не допускается монтаж в местах с высокой вибрацией, прямым попаданием воды или температурой выше +40 C. Температурный режим эксплуатации соответствует исполнению УХЛ4 - от −40 C до +40 C.

Безопасность и стандарты

Реле РТЛ-1006 соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 17703. Обеспечивает класс защиты от поражения электрическим током - согласно степени IP20, корпус предотвращает случайный контакт с токоведущими частями.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу - не зависит от скачков напряжения.
• Ручной возврат гарантирует осмотр оборудования перед запуском - снижает риск повторного аварийного пуска.
• Простая диагностика: состояние реле видно по положению рычага - выступает при срабатывании.
• Долгий срок службы - проверенная конструкция, применяемая десятилетиями в промышленности.

Ограничения применения

• Не подходит для защиты двигателей с частыми пусками (более 6–8 раз в час) - возможен перегрев чувствительного элемента.
• Не реагирует на кратковременные перегрузки (например, при пуске двигателя); предназначен только для длительных перегрузок.
• IP20 не позволяет использовать вне электрошкафа - нельзя устанавливать на открытых площадках или в сырых помещениях без защиты.
• Требуется ручная перезагрузка - не подходит для автоматических систем без операторского контроля.

Примеры использования

• Защита насоса в системе водоснабжения мощностью 1,1 кВт (ток ~1,4 А).
• Обесточивание конвейера при обрыве фазы в пищевом производстве.
• Дополнительная защита вентилятора в HVAC-системе с питанием 380 В.

Практические советы

• Настройте ток срабатывания точно под номинал двигателя - используйте шкалу на корпусе реле. Перегрузка даже на 10% может вызвать ложное срабатывание.
• Проверьте соответствие сечения провода и зажимов - максимальное сечение 2,5 мм2. Превышение может повредить клеммы.
• Если реле установлено отдельно - обязательно используйте клеммник КРЛ. Без него невозможно безопасное подключение.
• После срабатывания - всегда проверьте двигатель на перегрев, заблокированный вал или перекос фаз, прежде чем возвращать реле в рабочее состояние.
• Замена реле РТЛ-1006 на аналогичное - не требует изменения схемы. Артикул et502084 имеет полную взаимозаменяемость с другими экземплярами этой модели.
