Реле перегрузки тепловое РТЛ-1007-2-25А-(1,6-2,5А)-УХЛ4 | 110742 КЭАЗ

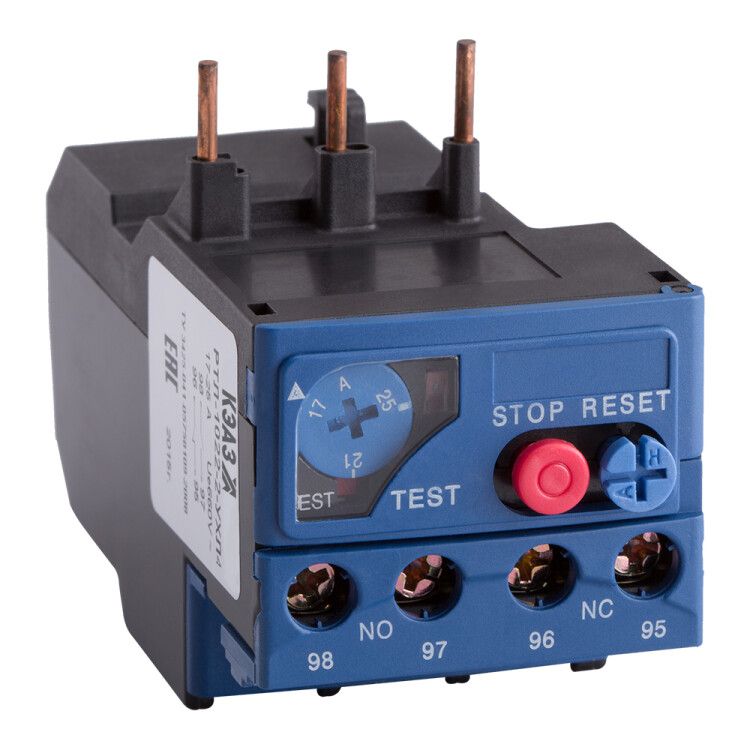

Реле перегрузки тепловое РТЛ-1007-2-25А-(1,6-2,5А)-УХЛ4 от КЭАЗ - устройство для защиты электродвигателей от перегрева из-за перегрузок, асимметрии фаз или заклинивания ротора. Подходит для установки в системах управления насосами, вентиляторами, кранами и станками. Артикул 110742 соответствует модели с номинальным током 1,6–2,5 А.

Назначение и область применения

Реле перегрузки тепловое РТЛ-1007-2-25А-(1,6-2,5А)-УХЛ4 защищает электродвигатели от повреждений, вызванных длительной перегрузкой, неравномерной нагрузкой между фазами, долгим пуском или механическим заклиниванием. Устройство разрывается цепь питания при превышении допустимого тока, предотвращая перегрев обмоток двигателя.

Применяется в системах: грузоподъёмных механизмов (лифты, краны), вентиляционных установках, насосах, тепловых завесах, печах, станках, системах АВР и осветительных сетях с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 1,6–2,5 А - регулируемый диапазон срабатывания, позволяет точно настроить защиту под конкретный двигатель
• Напряжение: до 660 В - совместимо с большинством трёхфазных сетей промышленного и бытового назначения
• Род тока: AC/DC - работает как в переменном, так и в постоянном токе
• Частота: 50/60 Гц - подходит для всех стандартных сетей
• Количество полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно
• Количество контактов: 4 шт. - два нормально замкнутых (NC) и два нормально разомкнутых (NO) для сигнализации и управления
• Класс срабатывания: 10A - время отключения при 7,2-кратном токе составляет 10–20 секунд, что соответствует требованиям к защите двигателей
• Степень защиты: IP20 - защищено от прикосновения к токоведущим частям и от предметов более 12 мм, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - рассчитано на работу в условиях умеренного и холодного климата, в помещениях с контролируемой влажностью
• Тип присоединения: винтовое - надёжное и проверенное соединение проводов
• Нормативный документ: ТУ3425-041-05758109-2008 - соответствие отечественным техническим условиям

Совместимость и монтаж

Реле перегрузки тепловое РТЛ-1007-2-25А-(1,6-2,5А)-УХЛ4 можно устанавливать двумя способами:

• Непосредственно на контакторы серии ПМЛ и ПМ12 - через специальные крепления, без дополнительных проводов
• Обособленно - с использованием клеммника КРЛ, который позволяет расположить реле отдельно от контактора, например, на DIN-рейке в распределительном щите

Подключение осуществляется через винтовые зажимы. Для правильной работы необходимо соблюдать полярность при подключении к контактам и использовать провода сечением, соответствующим току 1,6–2,5 А.

Безопасность и стандарты

Реле соответствует отечественному техническому условию ТУ3425-041-05758109-2008. Степень защиты IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от попадания влаги или пыли - поэтому применение возможно только внутри закрытых щитов или помещений. Наличие класса срабатывания 10A гарантирует, что реле не сработает при кратковременных пусковых токах, характерных для асинхронных двигателей.

Преимущества

• Гибкая настройка тока срабатывания в диапазоне 1,6–2,5 А - точная адаптация под мощность двигателя
• Возможность монтажа как на контактор, так и отдельно - удобство компоновки в щитах любой сложности
• Совместимость с популярными линейками контакторов ПМЛ и ПМ12 - снижает необходимость в доработке системы
• Надёжные винтовые зажимы - минимизируют риск ослабления соединений при вибрациях
• Высокая стабильность параметров при колебаниях температуры окружающей среды благодаря исполнению УХЛ4

Ограничения применения

• Не предназначен для работы во влажных, запылённых или открытых помещениях - IP20 недостаточен для таких условий
• Не защищает от короткого замыкания - требует обязательной установки автоматических выключателей или предохранителей в цепи
• Не рекомендуется для частых включений/выключений - многократные срабатывания могут снизить срок службы биметаллической пластины
• Требует периодической проверки настройки - особенно после ремонта оборудования или замены двигателя

Примеры использования

• Защита двигателя вентилятора в HVAC-системе с номинальным током 2,2 А
• Контроль перегрузки насоса в системе водоснабжения, работающего в режиме “пуско-останов”
• Автоматическая остановка крана при заклинивании механизма подъёма
• Функциональный элемент в АВР-панели для защиты резервного электродвигателя
• Защита нагревательных элементов в термопечи при скачках тока

Практические советы

• Настройте ток срабатывания реле на 10–15% выше номинального тока двигателя - это исключит ложные срабатывания при пуске
• Проверьте соответствие посадочных размеров перед установкой на контактор - модель РТЛ-1007 совместима только с ПМЛ и ПМ12
• При монтаже отдельно используйте клеммник КРЛ - он обеспечивает надёжную коммутацию и упрощает обслуживание
• Не устанавливайте рядом с источниками тепла - перегрев корпуса может изменить порог срабатывания
• После каждого срабатывания дождитесь остывания биметаллической пластины (обычно 2–5 минут) перед повторным включением
• Запишите текущую настройку тока - она важна при последующем техобслуживании
