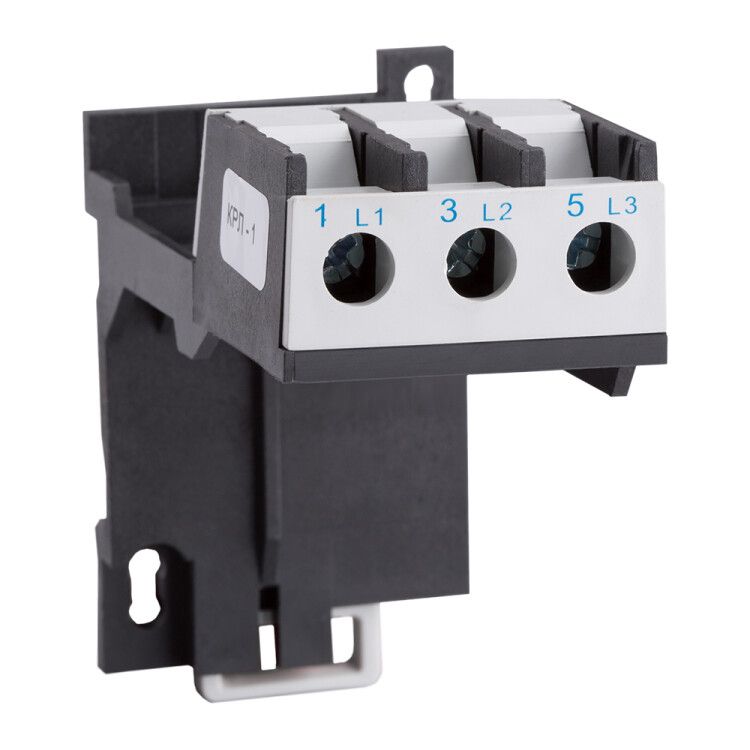

Клеммник КРЛ-1-УХЛ4 | 110534 КЭАЗ

Клеммник КРЛ-1 УХЛ4 - это надёжный винтовой соединитель для подключения проводов сечением до 4 мм2, предназначенный для работы с тепловыми реле РТЛ-1000. Произведённый КЭАЗ, он соответствует требованиям ТУ3420-091-05758109-2016 и рассчитан на установку на монтажную плату в условиях умеренного и холодного климата (УХЛ4).

Назначение и область применения

Клеммник КРЛ-1 УХЛ4 используется исключительно для подключения внешних проводов к тепловым реле серии РТЛ-1000. Он обеспечивает механически прочное и электрически надёжное соединение между реле и силовой цепью. Применяется в системах автоматизации, где требуется защита электродвигателей от перегрузки - например, на станках, насосах, конвейерах.

Технические характеристики

• Поперечное сечение подключаемых жил: 4 мм2
• Количество полюсов: 3
• Тип подключения: винтовое - позволяет плотно зажимать провода без специальных инструментов
• Род тока: переменный (AC)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности
• Способ монтажа: на монтажную плату - фиксируется через отверстия и крепёжные выступы
• Степень защиты: IP20 - защищает от доступа пальцев и предметов более 12 мм, но не герметичен
• Нормативный документ: ТУ3420-091-05758109-2016

Совместимость и монтаж

Клеммник КРЛ-1 УХЛ4 совместим только с тепловыми реле РТЛ-1000. Его нельзя использовать с другими типами реле или контакторов. Монтируется на печатную плату реле с помощью штатных креплений - не требует дополнительных кронштейнов. Для подключения используйте одножильные или многожильные провода с зачищенной изоляцией длиной около 8–10 мм. Затяжка винта должна быть достаточной, чтобы предотвратить нагрев, но без перекручивания - это повредит контактную площадку.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ3420-091-05758109-2016, что гарантирует соответствие основным требованиям безопасности для комплектующих в распределительных устройствах. Степень защиты IP20 исключает случайный контакт с токоведущими частями, однако не защищает от попадания пыли или влаги - не применяйте в сырых или запылённых средах без дополнительной защиты корпуса.

Преимущества

• Простая и проверенная винтовая конструкция - легко обслуживается даже без опыта
• Высокая механическая прочность - выдерживает вибрацию и частые подключения/отключения
• Оптимальная плотность контакта - снижает риск нагрева при нагрузке до 4 мм2
• Специально адаптирован под реле РТЛ-1000 - минимизирует риск некорректного монтажа

Ограничения применения

• Не предназначен для постоянного подключения к сети - только как промежуточный элемент между реле и проводами
• Не работает с током выше допустимого для реле РТЛ-1000 - не превышайте номинальные значения
• Запрещено применять в помещениях с высокой влажностью, пылью или химически активными газами - IP20 недостаточна
• Не совместим с кабелями большего сечения - использование проводов >4 мм2 вызывает перегрев и выход из строя

Примеры использования

• Подключение трёхфазного двигателя к тепловому реле РТЛ-1000 на станке ЧПУ
• Соединение проводов от магнитного пускателя ПМЛ с термореле в щите управления конвейером
• Фиксация входящих и выходящих жил в распределительном щите на пищевом производстве (при условии герметизации всего модуля)

Практические советы

• Перед монтажом всегда проверяйте, что провод имеет правильное сечение - 4 мм2 максимум
• При сборке щита располагайте КРЛ-1 УХЛ4 так, чтобы винты были доступны для периодической затяжки
• Не используйте этот клеммник как самостоятельный коммутирующий элемент - он лишь соединяет, не переключает
• При замене реле РТЛ-1000 - клеммник можно оставить, если он не повреждён; он не является расходным материалом
• Для долговечности рекомендуется регулярно осматривать места соединений - особенно после длительной работы под нагрузкой
