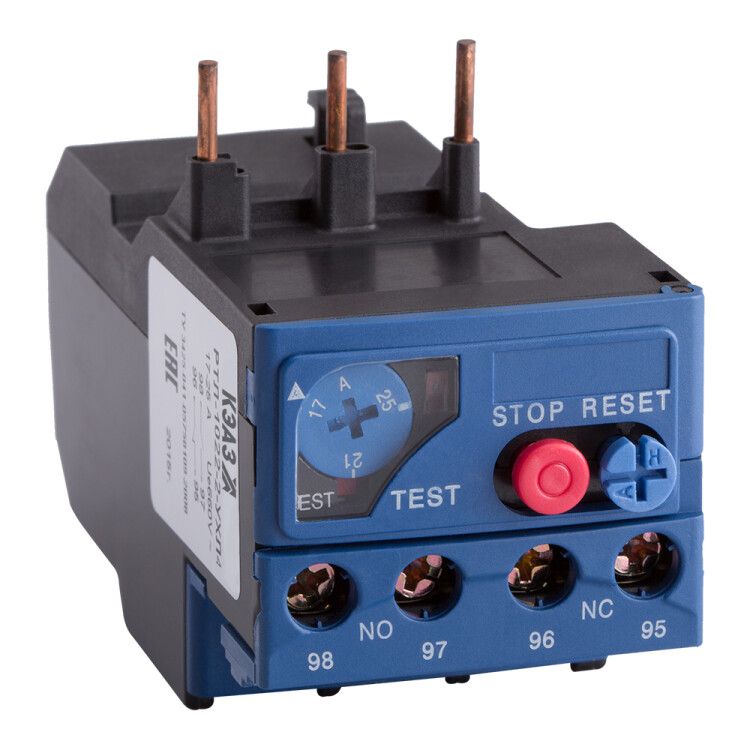

Реле перегрузки тепловое РТЛ-1008-2-25А-(2,5-4А)-УХЛ4 | 110743 КЭАЗ

Реле перегрузки тепловое РТЛ-1008-2-25А-(2,5-4А)-УХЛ4 от КЭАЗ - устройство для защиты электродвигателей от перегрузок, асимметрии фаз и длительного пуска. Номинальный ток 2,5–4 А позволяет использовать его в цепях малой и средней мощности, а климатическое исполнение УХЛ4 обеспечивает работу в условиях повышенной влажности и колебаний температур. Артикул 110743 соответствует серии РТЛ, совместимой с контактными аппаратами ПМЛ и ПМ12.

Назначение и область применения

Реле перегрузки тепловое РТЛ-1008-2-25А-(2,5-4А)-УХЛ4 защищает электродвигатели от повреждений, вызванных:

• продолжительным превышением рабочего тока;
• неравномерностью токов между фазами (асимметрия);
• заклиниванием ротора;
• длительным пуском (затяжной запуск).

Применяется в системах управления: лифтами, кранами, насосами, вентиляторами, тепловыми завесами, печами, станками, системами АВР и осветительными установками. Подходит для промышленных и коммерческих объектов с умеренным климатом.

Технические характеристики

• Номинальный ток: 2,5–4 А - регулируемый диапазон срабатывания, подбирается под нагрузку двигателя.
• Напряжение: до 660 В - работает в сетях переменного и постоянного тока (AC/DC).
• Частота: 50/60 Гц - совместимо с промышленными и бытовыми сетями.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Количество контактов: 4 шт. (2 нормально замкнутых + 2 нормально разомкнутых) - обеспечивают сигнализацию и управление.
• Класс срабатывания: 10 A - время отключения при 7,2-кратном токе: 10–20 секунд, что соответствует требованиям IEC 60947-4-1.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли.
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температурах от −40C до +40C и высокой влажности (до 95% при 25C).
• Тип присоединения: винтовые зажимы - надежное и проверенное соединение проводов.
• Нормативный документ: ТУ 3425-041-05758109-2008 - соответствие отечественному стандарту производства.

Совместимость и монтаж

Реле перегрузки тепловое РТЛ-1008-2-25А-(2,5-4А)-УХЛ4 можно устанавливать двумя способами:

• Непосредственно на контактор: совместимо с пускателями серии ПМЛ и ПМ12 - монтируется без дополнительных элементов.
• Обособленно: через клеммник КРЛ - допускает разнесённую установку на DIN-рейку или с помощью винтового крепления.

Не требует внешнего питания - срабатывает за счет нагрева биметаллической пластины при превышении тока. Для правильной работы необходимо соблюдать посадочные размеры и плотность затяжки винтов (не более 0,5 Нм).

Безопасность и стандарты

Реле РТЛ-1008-2-25А-(2,5-4А)-УХЛ4 соответствует требованиям ТУ 3425-041-05758109-2008 и проектируется с учетом принципов безопасности, изложенных в ГОСТ Р МЭК 60947-4-1. Отключение происходит без взрывоопасных процессов. Однако, из-за степени защиты IP20, использование в сырых, пыльных или открытых помещениях без корпуса не рекомендуется.

Преимущества

• Высокая точность срабатывания благодаря биметаллическому элементу с термокомпенсацией.
• Автоматический и ручной режим восстановления - после остывания реле можно включить вручную или автоматически (зависит от модели).
• Гибкая система монтажа - совместимость с двумя основными линейками контакторов КЭАЗ (ПМЛ и ПМ12).
• Долгий срок службы - механическая конструкция без электроники снижает вероятность отказа.
• Цена и доступность - отечественное производство обеспечивает конкурентную стоимость и наличие на складе.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - требуется трёхполюсная схема.
• IP20 не обеспечивает защиту от влаги и пыли - нельзя устанавливать вне щита или в агрессивной среде без дополнительного кожуха.
• Не реагирует на короткое замыкание - обязательно применение предохранителей или автоматических выключателей в цепи.
• Запрещено использовать при напряжении выше 660 В - возможен пробой изоляции.
• Требуется периодическая проверка настройки тока срабатывания - особенно после замены двигателя или изменения нагрузки.

Примеры использования

• Защита асинхронного двигателя 1,5 кВт (ток ~3,2 А) в системе вентиляции цеха.
• Контроль перегрузки насоса в системе водоснабжения с пускателем ПМ12-25.
• Работа в составе АВР на объекте с резервированием энергоснабжения - реле отключает двигатель при аварии, пока не будет восстановлено питание.
• Управление тепловой завесой в торговом центре - предотвращает выход из строя мотора при забитом воздушном фильтре.

Практические советы

• Настройте ток срабатывания точно под номинал двигателя - используйте шкалу на корпусе реле. Перегрузка даже на 10% сокращает срок службы мотора.
• Проверьте равномерность токов в фазах перед первым включением - асимметрия >10% вызовет ложное срабатывание.
• При использовании на DIN-рейке - убедитесь, что клеммник КРЛ установлен правильно и не создаёт лишнюю нагрузку на выводы реле.
• Не закрывайте реле теплоизоляцией - ему нужен свободный воздух для охлаждения после срабатывания.
• При замене - выбирайте аналогичное исполнение УХЛ4, чтобы сохранить климатическую устойчивость системы.
• Артикул 110743 - единственный вариант в этой серии с токовым диапазоном 2,5–4 А; другие модели имеют другие значения.
