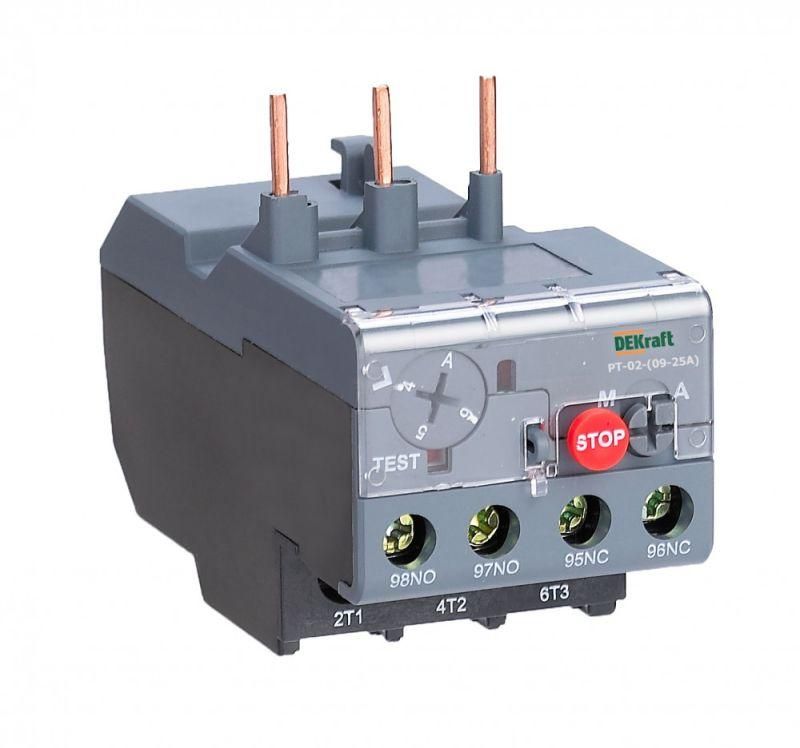

Реле тепловое для контакторов 09А-25А 2.5А-4.0А РТ-02 | 23162DEK DEKraft APC

Реле тепловое для контакторов 09А-25А 2.5А-4.0А от DEKraft - устройство для защиты электродвигателей и цепей переменного тока от перегрузки, асимметрии фаз и длительного пуска. Подходит для установки на контакторы КМ-102 и аналогичные модели других производителей. Артикул 23162dek.

Назначение и область применения

Реле тепловое для контакторов 09А-25А 2.5А-4.0А защищает электродвигатели и силовые цепи от повреждений из-за:

• перегрузки по току;
• неравномерной нагрузки между фазами (асимметрии);
• заклинивания ротора;
• продолжительного пуска двигателя.

Используется в системах управления промышленным оборудованием: насосах, вентиляторах, конвейерах, компрессорах, станках с асинхронными двигателями. Применяется совместно с контакторами серии КМ-102 и другими моделями с током 9–25 А.

Технические характеристики

• Номинальный ток: 2,5–4,0 А - регулируемый диапазон уставок, позволяет точно настроить порог срабатывания под конкретную мощность двигателя.
• Число полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно.
• Контакты: 2 нормально открытых (НО) + 2 нормально замкнутых (НЗ) - используются для сигнализации и управления цепями аварийного отключения.
• Класс расцепления: 10 - время срабатывания при перегрузке 6×I_ном составляет 4–10 секунд; оптимально для двигателей с высоким пусковым током.
• Подключение: винтовое и втычное - гибкий вариант монтажа: можно подключить провода через зажимы или использовать втычные клеммы для быстрой замены.
• Способ монтажа: непосредственное крепление на контактор или обособленное размещение - позволяет устанавливать реле прямо на контактор или выносить его в щит.

Совместимость и монтаж

Реле тепловое для контакторов 09А-25А 2.5А-4.0А совместимо с контактными аппаратами КМ-102 от DEKraft. Также поддерживается установка на контакторы других производителей, если они имеют одинаковый посадочный размер и тип крепления. Для монтажа:

• при непосредственном креплении - реле фиксируется на направляющих шинах контактора;
• при обособленном размещении - используйте кабельные соединения с соблюдением сечения жил до 2,5 мм2;
• винтовой зажим требует плотного обжатия проводов без повреждения изоляции;
• втычные клеммы обеспечивают быстрый демонтаж - идеальны для частой замены или обслуживания.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р МЭК 60947-4-1 и имеет класс защиты IP20 - предотвращает случайный доступ к токоведущим частям, но не защищает от внешней среды. Установка допускается в помещениях с контролируемой температурой и отсутствием агрессивных паров.

Преимущества

• Два режима повторного включения - ручной и автоматический - позволяют выбрать подходящую логику восстановления работы после срабатывания.
• Удобная регулировка тока - шкала на корпусе позволяет задать нужный порог без инструментов.
• Гибкая система подключения - сочетание винтового и втычного варианта снижает время монтажа и упрощает сервис.
• Стандартный форм-фактор - легко заменяется на аналоги других брендов при необходимости.

Ограничения применения

• Не предназначен для защиты от короткого замыкания - обязательно использование автоматических выключателей или предохранителей.
• Не работает при напряжении ниже 80% номинала - возможны ложные срабатывания или отказ.
• Не рекомендуется для применений с частыми пусками более 6 раз в час - может привести к перегреву элементов.
• Требует контроля температуры окружающей среды: рабочий диапазон - от –25C до +60C.

Примеры использования

• Защита двигателя насоса воды в системе водоснабжения (ток 3,2 А).
• Контроль перегрузки вентилятора печи с пуском 5–7 секунд.
• Обеспечение безопасности конвейерной ленты на пищевом производстве.
• Автоматическое отключение станка при заклинивании шпинделя.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 2,5–4,0 А - выбирайте реле ближе к верхнему значению, если двигатель часто запускается.
• При использовании в тычевом режиме убедитесь, что контакты контактора и реле совпадают по количеству и расположению выводов.
• Настройку тока выполняйте при отключенном питании - используйте отвертку для поворота регулятора по меткам на корпусе.
• При работе в условиях повышенной вибрации дополнительно закрепите реле хомутами или антивибрационными прокладками.
• Проверяйте состояние контактов каждые 6 месяцев - окисление может вызвать ложное срабатывание.
