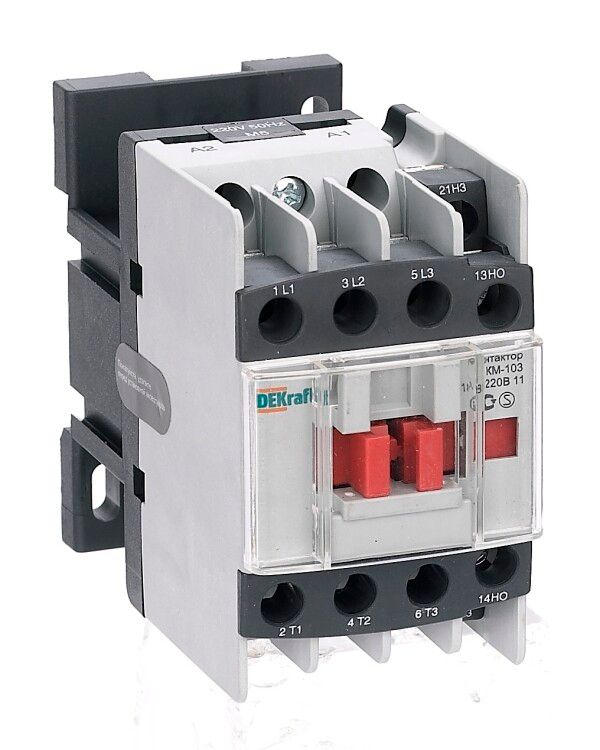

Контактор КМ-103 18А кат. 220В AC 1НО+1НЗ AC-3 DEKraft 22113DEK APC

Контактор КМ-103 18А катушка управления 220В AC 1НО+1НЗ AC-3 от DEKraft предназначен для частого включения и отключения трёхфазных электродвигателей и других нагрузок в промышленных системах. Этот контактный аппарат обеспечивает надёжную коммутацию при работе на DIN-рейке и соответствует требованиям ГОСТ 50030.5.1.

Назначение и область применения

Контактор КМ-103 используется для удалённого управления трёхфазными асинхронными двигателями мощностью до 7,5 кВт. Применяется в системах автоматизации: насосах, вентиляторах, компрессорах, конвейерах, станках. Также подходит для коммутации любых активных и реактивных нагрузок в сетях переменного тока до 690 В. Управление осуществляется через катушку 220 В AC — типичное решение для промышленных щитов с однофазным питанием.

Технические характеристики

• Номинальный ток: 18 А (при классе AC-3 — для пуска и останова двигателей)
• Число силовых полюсов: 3 (трёхфазная коммутация)
• Напряжение катушки управления: 220 В переменного тока
• Дополнительные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Максимальное сечение провода: 25 мм² (для силовых и вспомогательных цепей)
• Способ подключения: винтовые зажимы
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 °C до +40 °C, умеренный и холодный климат, повышенная влажность)
• Монтаж: на DIN-рейку типа TS35 (стандарт EN 60715)
• Электрическая износостойкость: рассчитана на многократные операции включения/выключения
• Нормативный документ: ГОСТ 50030.5.1

Совместимость и монтаж

Контактор КМ-103 18А совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтируется защёлкиванием — никаких болтов или креплений не требуется. Для подключения используйте провода сечением до 25 мм². Силовые клеммы расположены сверху, управление — сбоку. Подключение катушки 220 В AC выполняется к выводам A1–A2. Дополнительные контакты (1НО+1НЗ) доступны для схем блокировки, сигнализации или управления другими устройствами. Обязательно проверьте соответствие сечения кабеля и момента затяжки винтов — перегрузка или слабый контакт вызывают нагрев.

Безопасность и стандарты

Контактор КМ-103 сертифицирован по ГОСТ 50030.5.1, что гарантирует соответствие международным требованиям к коммутационной аппаратуре. IP20 обеспечивает защиту от прикосновения к токоведущим элементам пальцами, но не защищает от пыли и влаги — поэтому не применяйте в сырых или запылённых средах без внешней защиты. Климатическое исполнение УХЛ4 позволяет использовать устройство в неотапливаемых помещениях, на объектах с колебаниями температуры.

Преимущества

• Высокая механическая прочность корпуса — выдерживает вибрацию и удары в промышленной среде
• Простой и быстрый монтаж на DIN-рейку — экономит время при сборке шкафов
• Наличие одного НО и одного НЗ контакта — удобно для создания взаимоблокировок и сигналов состояния
• Поддержка тока 18 А при AC-3 — оптимально для двигателей до 7,5 кВт
• Широкий диапазон рабочих температур — работает даже в зимних условиях

Ограничения применения

• Не предназначен для работы в условиях высокой запылённости, сырости или агрессивной среды — степень защиты IP20 недостаточна
• Не реверсивный — нельзя использовать для изменения направления вращения двигателя без внешнего переключения
• Не рекомендован для частого включения более 600 раз в час — превышение снижает срок службы
• Не подходит для постоянного тока — катушка рассчитана только на 220 В AC
• Не имеет встроенной тепловой защиты — требует внешнего теплового реле при защите двигателей

Примеры использования

• Автоматический пуск насоса в системе водоснабжения по сигналу от датчика уровня
• Управление вентилятором в HVAC-системе через PLC
• Коммутация конвейерной ленты на пищевом производстве
• Включение компрессора в воздушной системе с использованием сигнала от кнопочного пункта
• Схема “пуск-стоп” с аварийной остановкой через НЗ контакт

Практические советы

• Выбирайте контактор КМ-103 18А только для нагрузок с током ниже 18 А — перегрузка приведёт к свариванию контактов
• При монтаже на DIN-рейку убедитесь, что рейка жёстко закреплена — вибрация может ослабить фиксацию
• Для защиты двигателя всегда устанавливайте отдельное тепловое реле — этот контактор не имеет встроенного теплозащитного устройства
• Проверяйте напряжение на катушке перед первым включением — неверное напряжение (например, 380 В вместо 220 В) повредит обмотку
• При замене старого контактора — сравнивайте габариты и положение клемм. Контактор DEKraft КМ-103 совместим с аналогами от Schneider, TE Connectivity, IEK
• Не открывайте корпус — он не предназначен для сервисного обслуживания внутри
