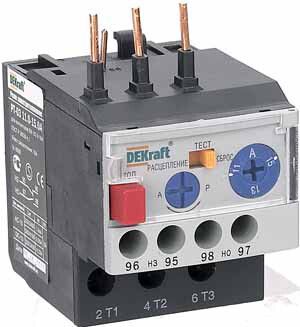

Реле электротепловое для контакторов РТ-03 09-18A 11.0-15.0А - 23116DEK APC

Реле электротепловое для контакторов РТ-03 11.0–15.0А 09–18А от DEKraft - устройство защиты электродвигателей от перегрузки, асимметрии фаз и длительного пуска. Подключается к контактным аппаратам типа КМ-103 и совместимо с другими сериями, обеспечивает надёжную работу в условиях промышленного оборудования.

Назначение и область применения

Реле электротепловое РТ-03 защищает трёхфазные электродвигатели от повреждений из-за:

• перегрузки по току;
• неравномерного потребления тока между фазами (асимметрия);
• заклинивания ротора;
• продолжительного пуска.

Применяется в системах управления станков, насосов, компрессоров, конвейеров и другого промышленного оборудования с номинальным током до 18 А. Устройство работает в паре с контакторами, отключая питание при аварийном нагреве двигателя.

Технические характеристики

• Номинальный ток: 18 А - максимальная нагрузка, которую выдерживает реле без срабатывания.
• Диапазон уставок: 11–15 А - регулируемый порог срабатывания, задаётся под конкретный двигатель.
• Число полюсов: 3 - защищает все три фазы одновременно.
• Количество контактов: 2 - один нормально замкнутый (NC), один нормально разомкнутый (NO) для сигнализации и управления.
• Класс расцепления: Class 10 - время срабатывания при 7,2-кратной перегрузке не более 10 секунд.
• Напряжение: до 690 В - подходит для сетей переменного тока промышленного напряжения.
• Подключение: винтовое - зажимы для проводов сечением до 2,5 мм2.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды.
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с температурой от −40C до +40C и повышенной влажностью.
• Способ монтажа: непосредственное крепление на DIN-рейку или обособленное размещение.
• Нормативы: ГОСТ Р 50030.4.1-2002, ГОСТ Р 50030.5.1-2005 - соответствие требованиям безопасности и функциональности.

Совместимость и монтаж

Реле электротепловое РТ-03 специально разработано для установки на контакторы КМ-103 от DEKraft. Однако благодаря стандартизированному креплению, его можно использовать и с аналогичными моделями других производителей - главное, чтобы габариты и расположение клемм совпадали.

Монтаж выполняется двумя способами:

• На DIN-рейку - предпочтительно, удобен для сборки щитов.
• Обособленно - через крепёжные отверстия на корпусе, если требуется раздельное размещение.

При подключении используйте кабель сечением не более 2,5 мм2. Перед первым запуском проверьте правильность установки уставки - она должна соответствовать рабочему току двигателя.

Безопасность и стандарты

Реле РТ-03 соответствует российским стандартам ГОСТ Р 50030.4.1-2002 (для тепловых реле) и ГОСТ Р 50030.5.1-2005 (для коммутационных аппаратов). Это гарантирует безопасность при работе в промышленных условиях и соответствие требованиям ПУЭ.

Класс защиты IP20 исключает доступ к токоведущим элементам, но не защищает от попадания пыли и влаги - не устанавливайте реле в сырых или пыльных местах без дополнительной защиты.

Преимущества

• Два режима самовозврата - ручной и автоматический - позволяют выбрать оптимальный вариант восстановления после срабатывания.
• Широкий диапазон уставок (11–15 А) покрывает большинство средних двигателей без необходимости замены устройства.
• Высокая точность срабатывания при классе 10 - минимизирует ложные отключения.
• Простая механическая конструкция - долговечна, не требует обслуживания.
• Совместимость с контактными аппаратами сторонних производителей снижает зависимость от одного бренда.

Ограничения применения

• Не предназначен для защиты однофазных цепей - только трёхфазные системы.
• IP20 не допускает использование во влажных, пыльных или наружных условиях без герметизации.
• Не реагирует на короткие замыкания - обязательно применять вместе с автоматическим выключателем или предохранителем.
• Запрещена работа при температуре ниже −40C и выше +40C - соблюдайте условия климатического исполнения УХЛ4.
• Не рекомендуется для частых пусков (более 6–8 раз/час) - возможен перегрев термочувствительных элементов.

Примеры использования

• Защита асинхронного двигателя 3 кВт на конвейере с током 12 А.
• Контроль перегрузки насосной станции с током 14 А.
• Автоматизация воздушного компрессора мощностью 5,5 кВт.
• Система управления вентиляцией в производственном цеху.

Практические советы

• Перед установкой убедитесь, что уставка реле (11–15 А) соответствует паспортному току двигателя - лучше выбирать значение чуть выше номинала, но не более чем на 10 %.
• При использовании в автоматическом режиме повторного включения контролируйте причину срабатывания - частые отключения указывают на проблему в оборудовании.
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - ослабление вызывает нагрев и выход из строя.
• Если реле установлено рядом с источником тепла (например, трансформатором), увеличьте расстояние или добавьте теплоизоляцию - высокая окружающая температура влияет на точность срабатывания.
• Для сложных объектов рекомендуется использовать реле с ручным возвратом - так проще диагностировать причины отказа.
