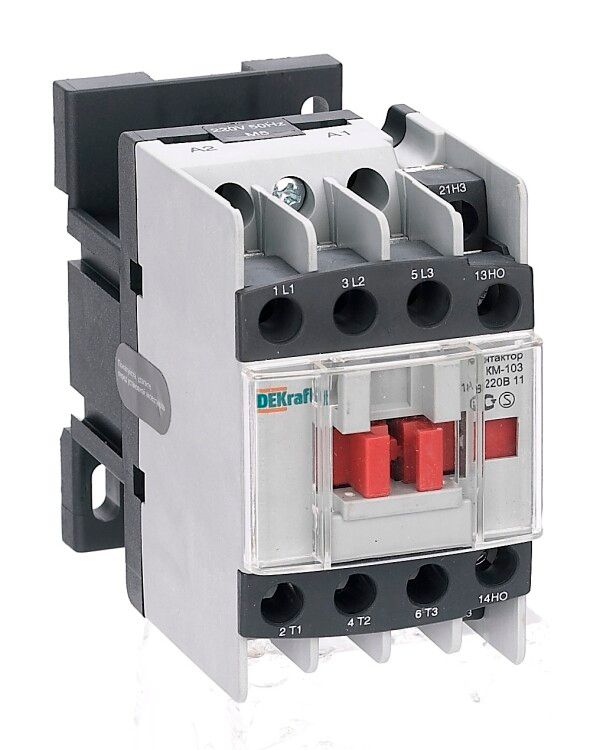

Контактор 18А катушка управления 380В АС3 1НО+1НЗ КМ-103 - 22114DEK APC

Контактор КМ-103 18А катушка управления 380В AC 1НО+1НЗ AC-3 от DEKraft предназначен для дистанционного включения и отключения электродвигателей и других нагрузок в сетях переменного тока. Этот контактный аппарат надёжно работает в промышленной автоматике, особенно там, где требуется частое управление нагрузкой через слаботочные цепи.

Назначение и область применения

Контактор КМ-103 18А используется для коммутации трёхфазных нагрузок, в первую очередь - асинхронных двигателей. Он применяется в системах автоматического управления: станках, насосах, компрессорах, конвейерах, вентиляционных установках. Управление осуществляется через катушку 380 В AC, что позволяет использовать его в составе панелей управления с кнопочными постами, термореле, таймерами или ПЛК. Подходит для работы в условиях постоянного включения/выключения - класс коммутации AC-3 обеспечивает долгую жизнь при пуске двигателя.

Технические характеристики

• Номинальный ток: 18 А (при AC-3, 400 В)
• Напряжение катушки управления: 380 В переменного тока (AC)
• Число силовых полюсов: 3
• Количество главных замыкающих контактов: 3
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальная коммутируемая мощность: 7,5 кВт при 400 В
• Подключение силовых цепей: винтовые зажимы
• Максимальное сечение провода: 25 мм2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Исполнение: нереверсивное - нельзя изменить направление вращения двигателя одним устройством
• Способ монтажа: на DIN-рейку 35 мм или на монтажную плату
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, без конденсации воды
• Соответствие стандартам: ГОСТ 50030.5.1

Совместимость и монтаж

Контактор КМ-103 18А совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке - фиксация механическая, без дополнительных креплений. Подключение силовых проводов выполняется винтовыми зажимами: затягивать необходимо усилием, достаточным для плотного контакта, но без изгиба жил. Максимальное сечение 25 мм2 позволяет подключать медные кабели до 16–25 А. Вспомогательные контакты (1НО+1НЗ) удобны для создания цепей самоблокировки, сигнализации состояния или интерблокировок. Катушка управления требует точного соответствия напряжению - 380 В AC; применение другого напряжения повредит устройство.

Безопасность и стандарты

Контактор КМ-103 сертифицирован по ГОСТ 50030.5.1, который регламентирует требования к аппаратуре управления электродвигателями. Степень защиты IP20 предотвращает доступ к токоведущим частям при обычном обслуживании, но не защищает от внешней среды - поэтому установка возможна только внутри щитов или закрытых корпусов. Производитель DEKraft гарантирует соответствие изделий требованиям безопасности Европейского стандарта IEC 60947-4-1, адаптированному в России.

Преимущества

• Высокая надёжность при частых включениях благодаря оптимизированной дугогашающей камере
• Удобный монтаж на DIN-рейку - экономия времени при сборке шкафов
• Наличие одного НО и одного НЗ контакта позволяет реализовать базовые схемы управления без дополнительных модулей
• Совместимость с большинством стандартных пускателей и реле контроля
• Простая замена - аналогичные модели от других производителей часто имеют одинаковый посадочный размер

Ограничения применения

• Не подходит для реверсивных схем - для изменения направления вращения нужен второй контактор
• IP20 не допускает установку вне закрытых щитов - риск поражения током и выхода из строя при попадании влаги или пыли
• Катушка 380 В AC требует наличия именно этого напряжения в цепи управления - нельзя использовать с 220 В без преобразователя
• Не рекомендован для коммутации емкостных или высоких импульсных нагрузок - только активные и индуктивные (например, двигатели)
• При температурах ниже -25 C возможно снижение надёжности срабатывания - проверьте условия хранения и эксплуатации

Примеры использования

• Автоматический пуск насоса в системе водоснабжения по сигналу от датчика давления
• Управление вентилятором в HVAC-системе через термостат
• Коммутация конвейера в пищевой промышленности с использованием кнопочного поста и автоблокировки
• Схема “пуск-стоп” для станка с ЧПУ, где НО-контакт используется для индикации включения

Практические советы

• При подборе контактора всегда сверяйте номинальный ток нагрузки с током двигателя - лучше брать запас 10–20%
• Проверяйте сечение кабеля перед подключением: слишком тонкий провод вызывает нагрев, слишком толстый - плохо фиксируется в зажиме
• Для длительной службы используйте дополнительные защитные крышки (если есть в наличии) - они снижают риск окисления контактов
• Если вы используете этот контактор в паре с тепловым реле, убедитесь, что его токовая настройка соответствует 18 А
• При замене старого контактора - сравнивайте габариты и расположение клемм: модель КМ-103 имеет типичный размер для этой категории, но не все аналоги совпадают по форме
