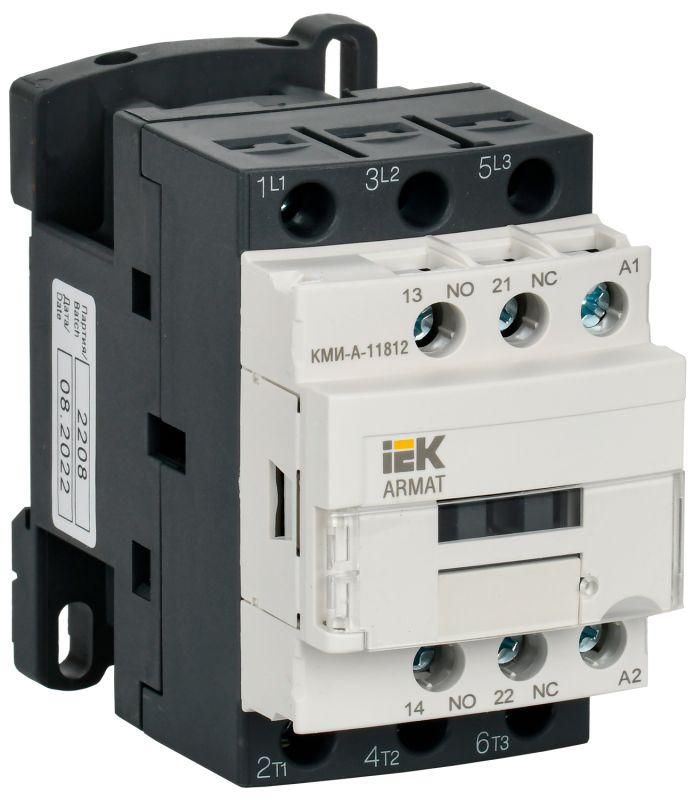

Контактор КМИ-А-11812 LC1D 18А кат. 400В AC 1НО+1НЗ AC-3 IEK AR-ACC-11-018-400-11

Контактор КМИ-А-11812 LC1D 18А 400В/АС3 1 нормально открытый/1 нормально закрытый контакт от бренда IEK предназначен для дистанционного включения и отключения трёхфазных нагрузок, таких как электродвигатели, нагреватели и системы освещения. Этот контактор из серии ARMAT обеспечивает надёжную коммутацию при работе на DIN-рейке и рассчитан на длительный срок службы - до 15 лет.

Назначение и область применения

Контактор КМИ-А-11812 LC1D 18А 400В/АС3 1 нормально открытый/1 нормально закрытый контакт используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором в сетях переменного тока до 660 В. Также он применяется для включения и отключения других типов нагрузок: нагревательных элементов, светильников, вентиляторов, насосов, печей и оборудования систем АВР.

Технические характеристики

• Номинальное напряжение питания: 400 В переменного тока (AC)
• Номинальный ток: 18 А
• Количество полюсов: 3
• Род тока: переменный (AC)
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Номинальная коммутируемая мощность: 7,5 кВт
• Исполнение: нереверсивное
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовой цепи: винтовые зажимы
• Срок службы: 15 лет

Совместимость и монтаж

Контактор КМИ-А-11812 LC1D 18А 400В/АС3 1 нормально открытый/1 нормально закрытый контакт совместим с стандартной DIN-рейкой типа TS35. Устанавливается механически без дополнительных креплений - просто защёлкивается. Для подключения проводов используются винтовые зажимы, допускающие сечение жил до 4 мм2. Подключаемые провода должны быть зачищены и плотно затянуты - слабый контакт вызывает перегрев.

Безопасность и стандарты

Контактор КМИ-А-11812 LC1D 18А 400В/АС3 1 нормально открытый/1 нормально закрытый контакт соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует соответствие европейским и российским нормам безопасности, устойчивости к перегрузкам и долговечности при частых операциях включения-выключения.

Преимущества

• Высокая надёжность коммутации благодаря качественным материалам контактов
• Удобный монтаж на DIN-рейке - экономия времени при сборке шкафов
• Чёткая визуальная индикация положения контактов через корпус
• Стандартная габаритная совместимость с другими устройствами серии ARMAT
• Долгий срок службы - до 15 лет при соблюдении режимов эксплуатации

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный (AC)
• Не рекомендован для частых пусков двигателей более 120 раз в час - возможен быстрый износ контактов
• Не имеет защиты от перегрузки - требует внешней тепловой защиты (например, теплового реле)
• Не взрывозащищён - нельзя использовать во взрывоопасных средах без дополнительной оболочки
• Максимальное напряжение сети - 660 В; применение выше этого значения недопустимо

Примеры использования

• Управление насосами в системах водоснабжения и канализации
• Включение вытяжных вентиляторов в промышленных помещениях
• Автоматический запуск нагревательных печей в термических установках
• Компонент в схемах АВР для переключения питания на резервный источник
• Управление конвейерами и ленточными транспортерами на производстве

Практические советы

• Выбирая контактор КМИ-А-11812 LC1D 18А 400В/АС3 1 нормально открытый/1 нормально закрытый контакт, проверьте, что ваш двигатель потребляет не более 7,5 кВт и 18 А при рабочем режиме
• Для защиты от перегрузки обязательно используйте тепловое реле - сам контактор не выполняет эту функцию
• При монтаже на DIN-рейке убедитесь, что соседние устройства не препятствуют теплоотводу - минимальный зазор 10 мм с каждой стороны
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - окисление снижает надёжность
• Не заменяйте винты на зажимах - они специально подобраны по моменту затяжки; использование другого инструмента повредит контакт
