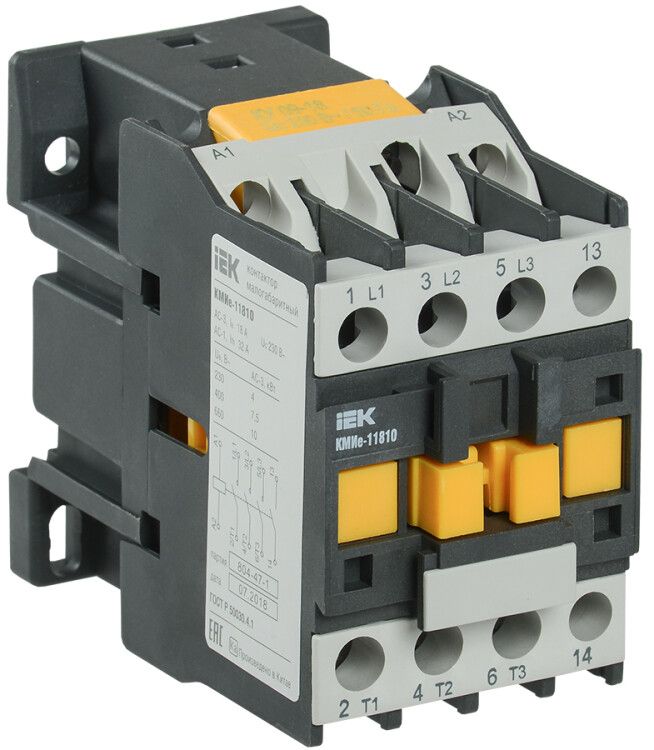

Контактор КМИе-11810 18А 230В/АС3 1НО | KKME11-018-230-10 GENERICA IEK

Контактор КМИе-11810 18 А 230 В/АС3 1 нормально разомкнутый контакт - компактное устройство для дистанционного включения и отключения трёхфазных нагрузок, таких как двигатели и нагреватели. Разработан для установки на монтажную плату, совместим с сетью 230 В переменного тока и обеспечивает надёжное управление нагрузкой до 18 А. Бренд IEK, артикул kkme11-018-230-10.

Назначение и область применения

Контактор КМИе-11810 предназначен для коммутации трёхфазных электрических цепей с использованием постоянного или импульсного сигнала управления. Подходит для запуска и остановки асинхронных двигателей с короткозамкнутым ротором, а также для управления осветительными и нагревательными нагрузками. Применяется в системах автоматизации: вентиляция, насосы, тепловые завесы, станки, кран-балки, системы АВР.

Технические характеристики

• Номинальный рабочий ток: 18 А (переменный ток, AC3 - для электродвигателей)
• Напряжение питания катушки управления: 230 В переменного тока
• Число силовых полюсов: 3 - позволяет управлять трёхфазной нагрузкой
• Количество вспомогательных контактов: 1 нормально разомкнутый (НО) - используется для сигнализации или блокировки
• Номинальная мощность двигателя: 7,5 кВт - оптимальная нагрузка для данного контактора
• Способ монтажа: на монтажную плату (PCB) - требует фиксации через отверстия в корпусе
• Тип подключения: винтовой зажим - удобен для многожильных и одножильных проводов
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя

Совместимость и монтаж

Контактор КМИе-11810 рассчитан на установку исключительно на монтажную плату. Для крепления используются четыре отверстия в основании корпуса. Устанавливается на вертикальной поверхности; допускается отклонение по горизонтали до +-30°. Не рекомендуется монтаж на наклонных или горизонтальных поверхностях без согласования с производителем. Подключение силовых и управляющих цепей выполняется винтовыми зажимами - момент затяжки не должен превышать 0,5 Нм, чтобы избежать повреждения пластиковой части.

Безопасность и стандарты

Контактор КМИе-11810 соответствует требованиям ГОСТ Р 50030.4.1-2002 (эквивалент МЭК 60947-4-1:2000). Сертифицирован для работы в условиях, где требуется безопасное отключение оборудования. Категории применения: AC-3 (электродвигатели) и AC-1 (резистивные нагрузки). Не предназначен для частых перегрузок или коммутации высоких индуктивных нагрузок вне указанных параметров.

Преимущества

• Компактные габариты - экономят место на распределительных щитах и панелях
• Высокая механическая долговечность - до 1 млн операций
• Устойчивость к колебаниям напряжения - работает при отклонении +-10% от 230 В
• Простота замены - стандартизированная форма и крепление
• Поддержка широкого спектра нагрузок - от бытовых насосов до промышленных станков

Ограничения применения

• Не применяется в средах с повышенной влажностью, пылью или агрессивными газами - степень защиты IP20 недостаточна
• Запрещено использовать для реверса двигателей - отсутствуют дополнительные контакты и блокировки
• Не подходит для частых включений более 600 раз в час - риск перегрева катушки
• Не рекомендован для управления светодиодными светильниками с драйверами - возможны броски тока при включении
• Требуется внешняя защита от перегрузок - сам контактор не имеет встроенной тепловой защиты

Примеры использования

• Управление трехфазным насосом в системе водоснабжения
• Включение тепловой завесы в торговом зале
• Автоматическое включение вентилятора при достижении температурного порога
• Коммутирование нагревательного элемента в термокамере
• Система АВР: переключение с основного на резервный источник питания

Практические советы

• Выбирайте сечение провода в соответствии с током 18 А - минимум 2,5 мм2 для медных жил
• Проверьте посадочные отверстия на плате перед монтажом - шаг составляет 30×30 мм
• Для увеличения срока службы используйте RC-цепочку или варистор на входе катушки - снижает помехи
• При работе в условиях вибраций закрепите контактор дополнительно с помощью хомутов или демпферов
• Не забудьте вывести сигнал с вспомогательного контакта НО на индикацию состояния - это упрощает диагностику
• При замене старого контактора проверьте соответствие класса нагрузки AC-3 - не все аналоги подходят для двигателей
