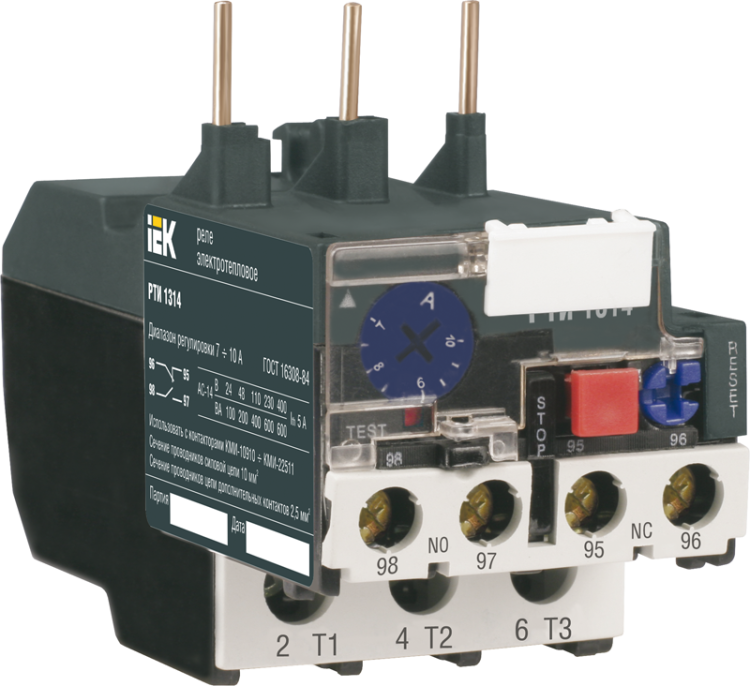

Реле тепловое РТИ-1316 9-13А - DRT10-0009-0013 IEK

Реле тепловое РТИ-1316 9-13А от IEK - устройство для защиты электродвигателей от перегрузок и асимметрии фаз. Применяется совместно с контакторами КТИ и КМИ, обеспечивает надёжную работу в условиях промышленной автоматизации.

Назначение и область применения

Реле тепловое РТИ-1316 9-13А защищает электродвигатели от:

• длительной перегрузки по току;
• неравномерного распределения тока между фазами (асимметрии);
• затянутого запуска или заклинивания ротора.

Не предназначен для защиты от короткого замыкания - для этого требуется установить отдельные предохранители или автоматические выключатели. Подходит для использования в системах управления станков, насосов, компрессоров, конвейеров и другого оборудования с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 9–13 А - регулируемый диапазон срабатывания, позволяет точно настроить защиту под конкретный двигатель.
• Напряжение: до 660 В - работает в сетях переменного тока высокого напряжения.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Количество контактов: 2 (1 нормально замкнутый, 1 нормально разомкнутый) - используется для сигнализации и отключения цепи.
• Класс защиты: Class 10 - время срабатывания при 6-кратном токе составляет 8–15 секунд, что соответствует стандартному времени нагрева двигателей.
• Частота: 0–400 Гц - поддерживает работу как в сети 50/60 Гц, так и на частотных преобразователях.
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли; требует установки в закрытых щитах.
• Диапазон температур: от –45 C до +55 C - устойчиво работает в холодных и жарких помещениях.
• Климатическое исполнение: У3 - рассчитано на умеренный климат с возможностью работы в неотапливаемых помещениях.
• Срок службы: 15 лет - долговечная конструкция при соблюдении условий эксплуатации.
• Тип присоединения: винтовое - надёжное и проверенное соединение.
• Максимальное сечение кабеля: 10 мм2 - подходит для проводов до 10 квадратных миллиметров.

Совместимость и монтаж

Реле тепловое РТИ-1316 9-13А проектировалось для установки непосредственно на контакторы серий КТИ и КМИ. Монтаж осуществляется путём защёлкивания на DIN-рейку или крепления болтами в любом положении. Разрешено обособленное размещение - можно смонтировать отдельно от контактора, если есть необходимость в удобном доступе или вентиляции.

Подключение проводов - через винтовые зажимы. Перед монтажом убедитесь, что сечение кабеля не превышает 10 мм2, чтобы избежать плохого контакта и перегрева.

Безопасность и стандарты

Реле тепловое РТИ-1316 9-13А соответствует требованиям ГОСТ 30011.5.1 и ГОСТ Р 50030.2. Эти стандарты гарантируют соответствие европейским нормам безопасности для аппаратов управления и защиты электродвигателей.

Преимущества

• Высокая точность срабатывания благодаря классу защиты 10 - минимизирует ложные отключения.
• Широкий диапазон регулировки тока (9–13 А) - одно устройство покрывает несколько типов двигателей.
• Устойчивость к широкому температурному диапазону - подходит для суровых условий производства.
• Долгий срок службы - снижает затраты на обслуживание и замену.
• Простой и надёжный винтовой контакт - не требует специальных инструментов для подключения.

Ограничения применения

• Не защищает от короткого замыкания - обязательно использование автономных средств защиты (предохранителей или автоматов).
• IP20 - нельзя использовать во влажных, пыльных или открытых местах без корпуса.
• Не рекомендовано применение в средах с постоянными механическими сотрясениями - возможны сбои в работе биметаллических элементов.
• Требуется правильная настройка тока срабатывания - неверная установка может привести к недозащите или ложным отключениям.

Примеры использования

• Защита асинхронного двигателя насоса в системе водоснабжения.
• Контроль нагрузки на привод конвейера в пищевой промышленности.
• Обеспечение безопасной работы вентилятора в HVAC-системе.
• Автоматизация компрессора в pneumatic-станции.

Практические советы

• Перед установкой проверьте номинальный ток двигателя - выберите реле, в диапазон которого он попадает (9–13 А).
• Настройте ток срабатывания на 10–15% выше номинала двигателя - это исключит ложные отключения при пуске.
• При использовании с частотником убедитесь, что частота не превышает 400 Гц - иначе реле может некорректно реагировать.
• Проверяйте состояние контактов и винтовых зажимов каждые 6–12 месяцев - окисление может вызвать перегрев.
• Если реле установлено отдельно от контактора, обеспечьте ему достаточное охлаждение - не располагайте рядом с источниками тепла.
