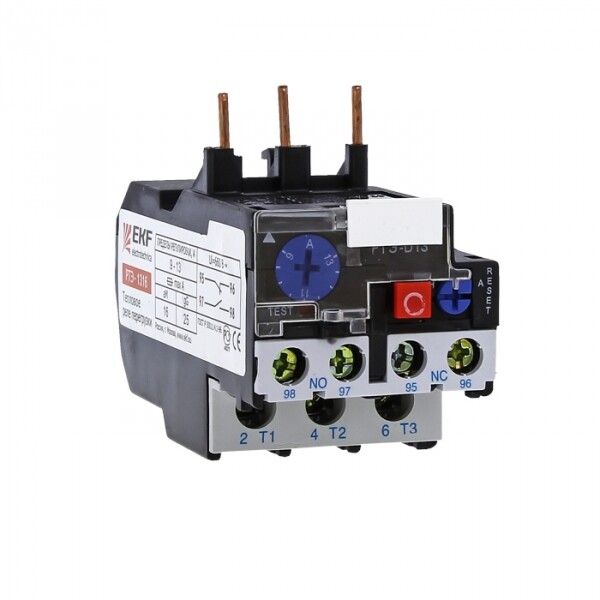

Реле тепловое РТЭ-1316 PROxima 9-13 А, 3 полюса EKF rel-1316-9-13

Реле тепловое РТЭ-1316 9-13А от EKF - это устройство защиты электродвигателей от перегрузки, предназначенное для совместной работы с контакторами серии PROxima. Обеспечивает надежное отключение цепи при превышении допустимого тока, сохраняя работоспособность оборудования и предотвращая повреждения.

Назначение и область применения

Реле тепловое РТЭ-1316 9-13А используется как дополнительное защитное устройство в составе контактных аппаратов. Его задача - отключить электродвигатель или другую нагрузку при длительном превышении рабочего тока, что предотвращает перегрев обмоток и выход из строя оборудования. Подходит для применения в системах управления станков, насосов, компрессоров, конвейеров и других промышленных механизмов с постоянной или переменной нагрузкой.

Технические характеристики

• Номинальный ток: 9–13 А - диапазон регулировки защитного порога, соответствует мощностям двигателей до ~5,5 кВт при 380 В
• Количество полюсов: 3 - защищает все три фазы трехфазного двигателя
• Номинальное напряжение: 400 В - рассчитано на работу в сетях с линейным напряжением до 400 В
• Напряжение цепи управления: 220 В - требует питания управляющей цепи от сети 220 В
• Частота: 50 Гц - оптимизировано для промышленных сетей России и стран СНГ
• Класс защиты: Класс 10 - время срабатывания при 7,2×Iн составляет 20–120 секунд, обеспечивает согласованную защиту двигателей
• Переключающие контакты: 2 шт. (1 нормально замкнутый, 1 нормально открытый) - используются для сигнализации срабатывания или управления внешними цепями
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и влаги; требуется установка в закрытом щите
• Климатическое исполнение: УХЛ4 - работает при температурах от –40 C до +55 C, подходит для неотапливаемых помещений и улиц
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать провода средней и большой мощности
• Гарантийный срок: 84 месяца - один из самых длинных в классе аналогичных устройств

Совместимость и монтаж

Реле тепловое РТЭ-1316 9-13А предназначено для непосредственного крепления на DIN-рейку рядом с контактором. Присоединение проводов осуществляется через винтовые зажимы - удобно для быстрого обслуживания. Совместимо с большинством контакторов серии PROxima и другими моделями, имеющими стандартизированный крепёж. Для правильной работы необходимо соблюдать посадочные габариты и не использовать с контактными аппаратами, не поддерживающими механическое взаимодействие с тепловыми реле.

Безопасность и стандарты

Реле тепловое РТЭ-1316 9-13А соответствует требованиям ГОСТ Р 50030.4.1-2002, который гармонизирован с международным стандартом IEC 60947-4-1. Это гарантирует соответствие безопасности, надежности и методикам испытаний, применяемым в промышленной электроустановке. Устройство имеет сертификаты соответствия ЕАЭС.

Преимущества

• Автоматический перезапуск после срабатывания - снижает необходимость ручного вмешательства, особенно в бесперебойных процессах
• Высокий диапазон настройки тока - позволяет точно адаптировать защиту под реальную нагрузку, минимизируя ложные срабатывания
• Два дополнительных контакта - обеспечивают гибкость в построении схем управления, диагностики и аварийной сигнализации
• Долгий срок службы и гарантия 84 месяца - снижают затраты на обслуживание и замену
• Устойчивость к широкому диапазону температур - надежная работа даже в холодных условиях

Ограничения применения

• Не применяется в качестве самостоятельного аппарата защиты - обязательно требует установки вместе с контактором
• IP20 не обеспечивает защиту от пыли и влаги - запрещена установка в открытом исполнении, вне распределительных щитов
• Не подходит для защиты однофазных нагрузок - только трёхфазные системы
• Запрещён монтаж в местах с высокой вибрацией или ударными нагрузками - возможны ложные срабатывания
• Не рекомендовано использование в цепях с частыми пусками более 6 раз/час - может привести к преждевременному износу элементов

Примеры использования

• Защита электродвигателя воздушного компрессора в цеху с номинальным током 11 А
• Подключение к контактору в системе управления конвейером на пищевом производстве
• Интеграция в панель управления насосной станцией с сигналом срабатывания на пульт оператора через нормально замкнутый контакт
• Использование в системе HVAC для защиты вентиляторов в неотапливаемом техническом помещении зимой

Практические советы

• Настройте ток срабатывания ближе к максимальному рабочему току двигателя, но не выше - лучше ориентироваться на паспортные данные мотора
• Проверьте соответствие сечения кабеля (до 25 мм2) перед подключением - переоценка может вызвать нагрев и плохой контакт
• При установке в щиту обеспечьте доступ к кнопке сброса и визуальный контроль состояния реле
• Используйте нормально открытый контакт для включения световой сигнализации, а нормально замкнутый - для остановки цепи управления
• После каждого срабатывания проверьте причину перегрузки - возможно, проблема в механической части нагрузки, а не в электрике
• Реле тепловое РТЭ-1316 9-13А не требует периодической калибровки, но рекомендуется осмотр каждые 6 месяцев при интенсивной эксплуатации
