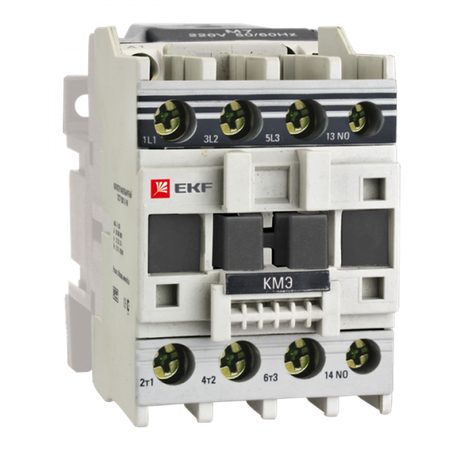

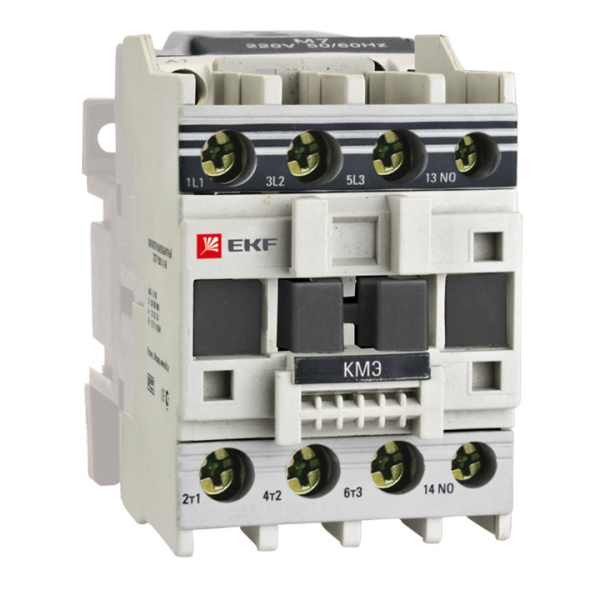

Контактор малогабаритный КМЭ 12А 220В 1NC EKF PROxima | ctr-s-12-220-nc

Контактор малогабаритный КМЭ 12А 220В 1NC от EKF серии PROxima предназначен для частого включения и отключения электрических цепей переменного тока до 5 кВт. Устройство компактно, рассчитано на монтаж на плату, что делает его удобным для сборки автоматических панелей и распределительных щитов.

Назначение и область применения

Контактор малогабаритный КМЭ 12А 220В 1NC используется для дистанционного управления нагрузками в бытовых, промышленных и автоматизированных системах. Подходит для управления двигателями, нагревательными элементами, насосами, вентиляторами и другими устройствами мощностью до 5 кВт. Часто применяется в пультах управления, станках, конвейерах и системах автоматизации, где важна компактность и надежность.

Технические характеристики

• Номинальный ток: 12 А — способен выдерживать постоянную нагрузку до этого значения
• Напряжение управления: 220 В — катушка срабатывает при подаче переменного тока 220 В
• Номинальная мощность: 5 кВт — максимальная мощность коммутируемой нагрузки при 220 В
• Контакты: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ) — позволяет реализовать базовые схемы управления
• Подключение: винтовые зажимы — совместим с медными и алюминиевыми проводами
• Максимальное сечение кабеля: 25 мм² — можно использовать толстые провода для больших токов
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на монтажную плату — устанавливается через отверстия в печатной плате
• Климатическое исполнение: УХЛ4 — работает при температуре от −40°C до +40°C, допустима повышенная влажность
• Гарантия: 84 месяца — длительный срок гарантии, подтверждает качество изготовления
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 — соответствует требованиям к контактным аппаратам

Совместимость и монтаж

Контактор малогабаритный КМЭ 12А 220В 1NC монтируется на печатную плату с помощью выводов. Для установки требуется просверлить отверстия под штыревые выводы устройства. Не требует дополнительных креплений. Совместим с любыми контроллерами, реле времени или кнопочными постами, выдающими сигнал 220 В. Обязательно проверьте соответствие сечения подводящих проводов — не более 25 мм². Монтаж на металлический основание не обязателен, но рекомендован для лучшего теплоотвода.

Безопасность и стандарты

Контактор выполнен в соответствии с ГОСТ Р 50030.4.1-2002, который регламентирует безопасность и надежность контактных аппаратов. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность — не используйте в условиях высокой запылённости или влажности без дополнительной защиты. Компоненты внутри контактора выполнены из материалов, устойчивых к перегреву и механическому износу.

Преимущества

• Компактный размер — занимает мало места на плате, идеален для плотной компоновки
• Высокий ресурс коммутаций — рассчитан на многократное включение/выключение
• Работает с алюминием и медью — гибкость при подключении проводов
• Длительная гарантия — 84 месяца свидетельствуют о долговечности конструкции
• Чёткая схема контактов — три НО и один НЗ позволяют реализовать простую логику управления

Ограничения применения

• Не предназначен для работы во внешней среде — IP20 не защищает от воды, пыли, агрессивных паров
• Не подходит для реверсивных схем — только нереверсивное исполнение
• Требует стабильного напряжения 220 В — скачки напряжения могут вызвать некорректное срабатывание
• Не следует применять в цепях с постоянным током — только для переменного тока
• Не рекомендуется для нагрузок выше 5 кВт — возможен перегрев и выход из строя

Примеры использования

• Автоматизация конвейера: управление двигателем через PLC с выходом 220 В
• Система отопления: включение теплового насоса по таймеру
• Освещение производственных помещений: включение света по графику через реле времени
• Пульт управления станком: включение/остановка главного двигателя
• Щитовая автоматика: комбинированное управление с использованием одного НЗ для сигнализации состояния

Практические советы

• Перед монтажом проверьте, чтобы все винтовые зажимы были затянуты равномерно — слабый контакт вызывает перегрев
• При работе с алюминиевыми проводами используйте специальные переходники или смазку против окисления
• Не устанавливайте рядом с источниками сильного тепла — температура вокруг должна оставаться в пределах УХЛ4
• Для увеличения срока службы избегайте частых включений при максимальной нагрузке — лучше использовать плавный пуск
• При проектировании платы учтите посадочные размеры — отступы между выводами должны точно соответствовать габаритам КМЭ 12А 220В 1NC
