Реле тепловое NR2-25 9-13A (R) | 268095 CHINT

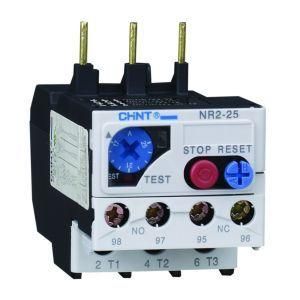

Реле тепловое NR2-25 9-13А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Это компактное устройство с настраиваемым порогом тока 9–13 А, совместимое с контактными аппаратами и легко монтируемое прямо на корпус оборудования.

Назначение и область применения

Реле тепловое NR2-25 9-13А (R) защищает двигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для установки в цепях с напряжением до 690 В и частотой 50/60 Гц. Применяется в системах управления насосами, вентиляторами, конвейерами, станками и другим оборудованием с асинхронными двигателями. Может использоваться как автономное устройство или в паре с контактором.

Технические характеристики

• Диапазон регулировки тока: 9–13 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при перегрузке в 7,2×I_n составляет 4–10 секунд, что соответствует стандарту IEC 60947-4-1;
• Максимальное рабочее напряжение: 690 В - обеспечивает безопасную работу в высоковольтных сетях промышленного типа;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), позволяют подключать сигнализацию, блокировки и цепи управления;
• Функция перезапуска: есть - после срабатывания можно вручную или автоматически вернуть реле в рабочий режим;
• Тип подключения: винтовые зажимы - надёжное и простое соединение проводов без необходимости специальных инструментов;
• Способ монтажа: непосредственное крепление - устанавливается прямо на поверхность или на DIN-рейку через адаптер (не входит в комплект).

Совместимость и монтаж

Реле тепловое NR2-25 9-13А (R) совместимо с контактными аппаратами серии LC1-D и другими моделями, имеющими стандартный крепёж для термореле NR2. Для монтажа требуется свободная площадь около 50×50 мм. Устройство крепится винтами M4. Винтовые зажимы рассчитаны на провода сечением до 2,5 мм2. Перед подключением убедитесь, что ток нагрузки попадает в диапазон 9–13 А - иначе реле будет работать некорректно.

Безопасность и стандарты

Реле тепловое NR2-25 9-13А (R) соответствует требованиям международного стандарта IEC 60947-4-1. Обладает классом защиты IP20 - не предназначен для установки во влажных или запылённых средах без дополнительной защиты. Материалы корпуса устойчивы к воздействию масла и химических веществ, характерных для промышленной среды.

Преимущества

• Стабильная работа при колебаниях температуры благодаря термокомпенсации - не реагирует на внешние нагревы окружающей среды;
• Индикатор срабатывания - визуальное определение причины отключения без диагностики цепи;
• Выбор между ручным и автоматическим сбросом - гибкость в управлении процессом восстановления;
• Высокая механическая прочность корпуса - выдерживает вибрации и удары на производстве;
• Универсальность подключения - четыре контакта позволяют реализовать сложные алгоритмы управления и сигнализации.

Ограничения применения

• Не применяется для защиты двигателей постоянного тока - работает только с переменным током 50/60 Гц;
• Не рекомендуется использовать в условиях температур ниже –25 C или выше +60 C - возможны сбои в работе;
• Запрещена установка в местах с прямым попаданием воды, пара или агрессивных жидкостей - степень защиты IP20 недостаточна;
• Не подходит для токов менее 9 А - при меньшей нагрузке реле не сработает даже при перегрузке;
• Требуется точная настройка тока - неверно установленный порог может вызвать ложные срабатывания или отказ от защиты.

Примеры использования

• Защита трехфазного двигателя насоса мощностью 3 кВт, потребляющего 11 А - идеальный вариант для этого токового диапазона;
• Подключение к контактору на конвейере с периодическими перегрузками - реле предотвращает выход из строя обмоток;
• Автоматическая система остановки вентиляционного агрегата при обрыве фазы - сигнал от NC-контакта передаётся на PLC;
• Цепь управления станком с ручным сбросом - оператор видит индикатор и возвращает реле в положение “ON” после устранения причины.

Практические советы

• Перед установкой проверьте ток двигателя - он должен находиться в середине диапазона 9–13 А для максимальной точности;
• Настройте ток срабатывания с помощью регулировочного винта - используйте клещи с индикатором тока для контроля;
• При использовании в автоматическом режиме сброса убедитесь, что источник питания стабилен - скачки могут вызывать ложные включения;
• Если реле часто срабатывает - проверьте баланс фаз, состояние подшипников двигателя и наличие заклиниваний в механизме;
• Для удобства обслуживания монтируйте реле в доступном месте - индикатор срабатывания должен быть хорошо заметен;
• Не затягивайте винты слишком сильно - это может повредить пластиковые детали внутри устройства.
