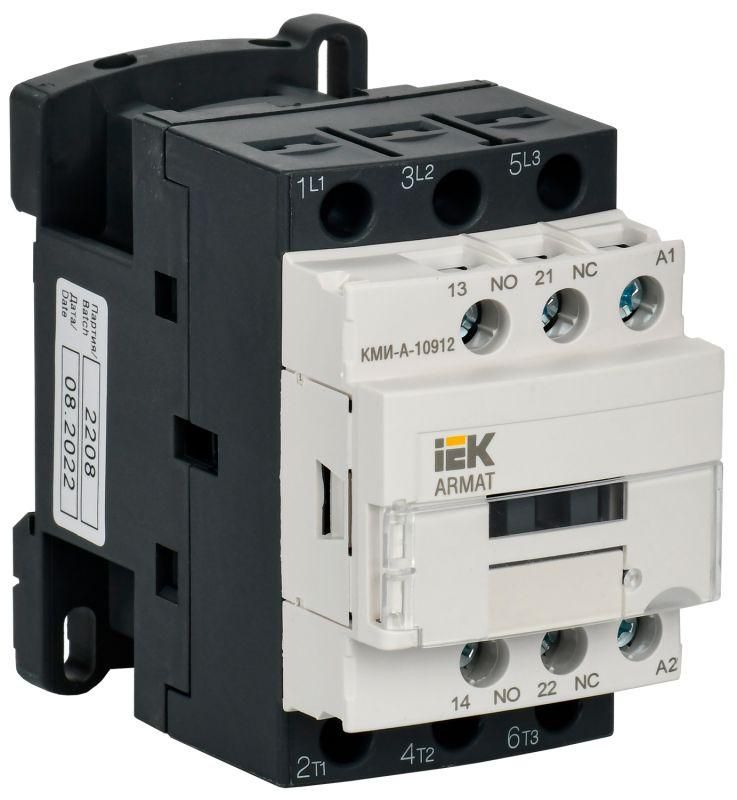

Контактор КМИ-А-10912 LC1D 9А кат. 230В AC 1НО+1НЗ AC-3 IEK AR-ACC-11-009-230-11

Контактор IEK КМИ-А-10912 LC1D 9А с катушкой на 230 В AC предназначен для удалённого включения и отключения трёхфазных двигателей и других индуктивных нагрузок. Этот контактный аппарат из серии ARMAT обеспечивает надёжную коммутацию в условиях частых циклов работы, таких как управление насосами, вентиляторами или системами АВР.

Назначение и область применения

Контактор IEK КМИ-А-10912 LC1D 9А используется для дистанционного управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Подходит для пуска и остановки оборудования, работающего в режиме AC-3: насосы, вентиляторы, компрессоры, кран-балки, конвейеры, системы автономного ввода резерва (АВР). Также применяется для переключения светильников, тепловых элементов и прочих индуктивных нагрузок до 4 кВт.

Технические характеристики

• Номинальный ток: 9 А - максимальный постоянный ток, который можно безопасно коммутировать при рабочих условиях;
• Напряжение питания катушки: 230 В AC - требует именно такой сети для срабатывания; не работает от постоянного тока или другого напряжения;
• Число полюсов: 3 - три пары силовых контакта, рассчитанные на работу с трёхфазной сетью;
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации, блокировок и контроля состояния;
• Коммутируемая мощность: 4 кВт - предельная активная мощность нагрузки при напряжении 380–415 В AC;
• Исполнение: нереверсивное - позволяет управлять направлением вращения только через внешнюю схему (например, два контактора);
• Срок службы: 15 лет - расчётный срок при соблюдении условий эксплуатации и частоты включений;
• Подключение: винтовые зажимы - удобны для многожильных проводов, требуют периодической проверки затяжки;
• Способ монтажа: DIN-рейка и монтажная плита - совместим с типичными щитами и панелями.

Совместимость и монтаж

Контактор IEK КМИ-А-10912 LC1D 9А легко фиксируется на стандартной DIN-рейке шириной 35 мм. Для монтажа на плате предусмотрены крепёжные отверстия - подходит для сборки специализированного оборудования. Убедитесь, что площадка для установки имеет достаточную жесткость, чтобы исключить вибрацию во время работы. Соединение проводов выполняется винтовыми зажимами: зачищенные концы провода должны иметь длину 6–8 мм, без изоляции внутри зажима. После монтажа рекомендуется проверить плотность затяжки после первых нескольких включений.

Безопасность и стандарты

Контактор КМИ-А-10912 LC1D 9А сертифицирован согласно ГОСТ Р 50030.4.1-2012 (соответствует МЭК 60947-4-1:2009). Это гарантирует соответствие требованиям безопасности, термостойкости и механической долговечности. Серия ARMAT прошла испытания на удар, вибрацию и температурные колебания, характерные для промышленных сред.

Преимущества

• Высокая надёжность коммутации даже при частых включениях - благодаря качественным материалам контактов;
• Универсальность монтажа - поддерживается как DIN-рейка, так и крепление на поверхность;
• Наличие вспомогательных контактов (1НО+1НЗ) - позволяют реализовать функции блокировки, индикации и взаимосвязи с другими устройствами;
• Стабильная работа при скачках напряжения +-10% от 230 В - снижает риск ложных срабатываний;
• Долгий срок службы - 15 лет при правильном применении, что делает его экономически выгодным решением.

Ограничения применения

• Не для коммутации емкостных нагрузок (конденсаторы) - возможны броски тока, повреждающие контакты;
• Не предназначен для регулирования скорости или мягкого пуска - требуется использование частотника или пускателя с дополнительной электроникой;
• Катушка рассчитана только на 230 В AC - нельзя использовать с 110 В, 24 В DC или 400 В AC без замены модуля;
• Недопустимо превышать номинальный ток 9 А - особенно при запуске двигателей с высокими пусковыми токами (>6×Iн), где необходимо выбирать более мощный вариант;
• Не следует устанавливать рядом с источниками сильного магнитного поля - возможно влияние на срабатывание катушки.

Примеры использования

• Управление насосом воды в системе водоснабжения - включение по сигналу датчика уровня;
• Автоматический ввод резерва (АВР): основной генератор выключен - контактор КМИ-А-10912 LC1D 9А переводит питание на резервный контур;
• Вентиляция в помещении: включение вентилятора по таймеру или температурному контроллеру;
• Обогревательная печь: управление нагревательными элементами через терморегулятор;
• Лифтовая система: управление движущим механизмом через кнопочные пункты управления.

Практические советы

• Выбирая этот контактор, обязательно сверьте потребляемую мощность вашего двигателя - лучше взять запас 20%, если двигатель часто запускается под нагрузкой;
• Для защиты от перегрузок используйте тепловое реле (например, LR2-D) последовательно с этим контактором;
• Проверьте наличие свободного места вокруг корпуса - необходима хорошая вентиляция, особенно при длительной работе на пределе тока;
• Если в вашей сети есть помехи (частотники, сварочные аппараты), установите RC-цепочку или фильтр на входе катушки - это продлит её жизнь;
• При замене старого контактора - сравните размеры и расположение клемм: модель LC1D 9A совместима с аналогами Schneider, ABB, Siemens, но всегда проверяйте совпадение крепления и ширины DIN-рейки.
