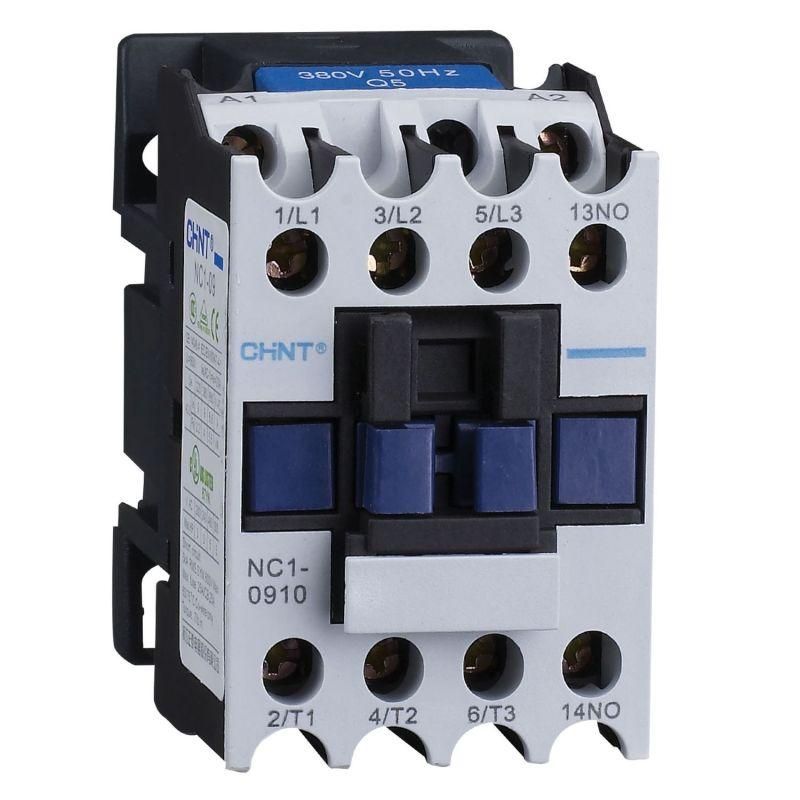

Контактор NC1-0910 9А 230В/АС3 1НО 50Гц (R) | 221033 CHINT

Контактор NC1-0910 от CHINT - это надёжное устройство для автоматического включения и отключения электродвигателей и другого промышленного оборудования с нагрузкой до 9 ампер. Артикул 221033 предназначен для работы в сетях переменного тока 230 В, 50 Гц, с одним вспомогательным нормально разомкнутым контактом.

Назначение и область применения

Контактор NC1-0910 используется для частого включения и отключения электрических цепей с активной или индуктивной нагрузкой. Подходит для управления двигателями, насосами, компрессорами, конвейерами и другим оборудованием, где требуется дистанционное управление. Особенно эффективен в составе систем защиты - например, когда сочетается с тепловыми реле для предотвращения перегрузок.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 9 А
• Напряжение катушки управления: 230 В AC
• Частота: 50 Гц
• Количество главных контактов: 3 (все - нормально разомкнутые)
• Количество вспомогательных контактов: 1 (нормально разомкнутый, НО)
• Номинальная мощность: 4 кВт (при напряжении 380 В, трёхфазная нагрузка)
• Тип изделия: электромагнитный контактор

Совместимость и монтаж

Контактор NC1-0910 монтируется на DIN-рейку 35 мм. Для подключения используются винтовые зажимы - входные и выходные клеммы рассчитаны на провода сечением до 4 мм2. Управляющая катушка подключается к цепям контроля (например, кнопкам старта/стопа или PLC). Вспомогательный контакт 1НО может использоваться для сигнализации состояния (включен/выключен) или блокировки других цепей.

Не требует специальных инструментов для установки. Обязательно проверьте соответствие напряжения катушки (230 В) и частоты (50 Гц) вашей сети - использование с другим напряжением повредит устройство.

Безопасность и стандарты

Контактор NC1 соответствует международным стандартам IEC 60947-4-1. Конструкция обеспечивает безопасную изоляцию и механическую прочность при многократных операциях. Серия NC1 прошла испытания на долговечность - более 1 млн операций в условиях номинальной нагрузки.

Преимущества

• Высокая надёжность благодаря качественным материалам и точному механизму срабатывания
• Универсальность: легко дополняется дополнительными модулями (временные задержки, реверс, блокировки)
• Поддержка широкой линейки аксессуаров - возможность создания сложных схем управления
• Стандартный форм-фактор - совместим со всеми типами DIN-рейки

Ограничения применения

• Не предназначена для постоянного тока (DC) - использование с DC приведёт к отказу катушки
• Максимальный ток - 9 А; для нагрузок выше 9 А требуется другой контактор (например, NC1-1610 или выше)
• Вспомогательный контакт 1НО не рассчитан на большие токи - используйте только для сигналов управления, не для питания нагрузки
• Не рекомендуется для сред с высокой запылённостью или агрессивными газами без дополнительной защиты корпуса

Примеры использования

• Управление однофазным двигателем насоса воды в системе водоснабжения
• Автоматическое включение конвейера через пульт управления
• Связка с тепловым реле для защиты электродвигателя от перегрева
• Интеграция в систему “звезда-треугольник” с помощью дополнительного реверсивного контактора

Практические советы

• При замене контактора NC1-0910 убедитесь, что новый имеет ту же номинальную мощность и тип катушки - 230 В AC
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях
• Если нужен реверс или временная задержка - выбирайте дополнительные модули от CHINT серии NC1, они физически совместимы
• Не затягивайте клеммы слишком сильно - это может повредить пластиковые детали
• Артикул 221033 - оптимален для бытовых и легкопромышленных задач. Для тяжёлых условий лучше выбрать модель с большим током (например, NC1-2510)
