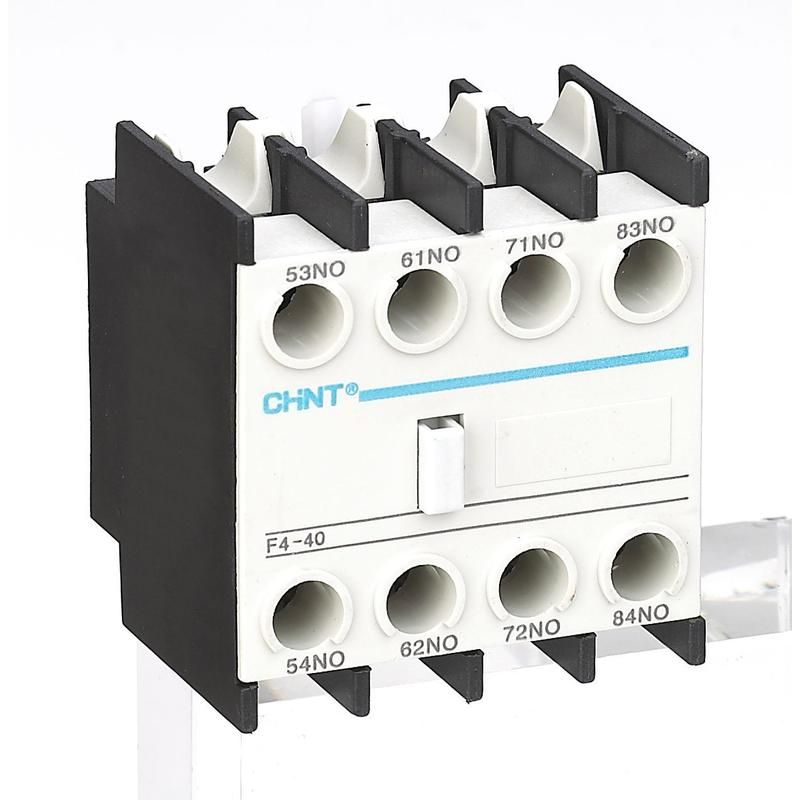

Приставка доп.контакты F4-40 к контактору NC1 и NC2 (R) | 257026 CHINT

Приставка дополнительные контакты F4-40 к контактору NC1 и NC2 (R) от бренда CHINT - это модульный компонент, расширяющий функциональность контакторов серии NC за счёт добавления четырёх нормально открытых контактов. Подходит для управления цепями сигнализации, блокировок и вспомогательных устройств в автоматических системах.

Назначение и область применения

Приставка дополнительные контакты F4-40 к контактору NC1 и NC2 (R) предназначена для увеличения числа коммутируемых цепей в контактной группе основного контактора. Она не управляет силовой нагрузкой напрямую, а передаёт управляющие сигналы - например, для включения индикаторов, реле времени, других контакторов или систем контроля состояния оборудования.

Используется в паре с контакторами NC1 и NC2 от CHINT. Применяется на промышленном оборудовании: станках, конвейерах, системах вентиляции, насосных станциях, где требуется логическое управление или обратная связь.

Технические характеристики

• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 0
• Количество переключающих контактов: 0
• Способ монтажа: фронтальная установка - крепится прямо на лицевую поверхность контактора
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение для проводов до 2,5 мм2

Совместимость и монтаж

Приставка дополнительные контакты F4-40 к контактору NC1 и NC2 (R) совместима исключительно с контактными аппаратами серии NC1 и NC2 от CHINT. Установка происходит без инструментов: модуль просто щёлкает на фронтальной части контактора, выравниваясь по шлицам. После механического защёлкивания выполняется подключение проводов через винтовые клеммы.

Не устанавливается на другие модели контакторов - даже аналогичные по габаритам устройства из других серий не поддерживают этот тип крепления.

Безопасность и стандарты

Приставка дополнительные контакты F4-40 к контактору NC1 и NC2 (R) соответствует международным требованиям IEC 60947-4-1 для вспомогательных контактов. Материалы корпуса - самозатухающий термопластик, обеспечивающий безопасную работу при температуре до +60 C. Электрическая изоляция рассчитана на рабочее напряжение до 690 В переменного тока.

Преимущества

• Увеличивает количество доступных контактов без замены всего контактора
• Минимальные затраты на доработку схемы - не требует изменения проводки или платы управления
• Фронтальный монтаж позволяет легко обслуживать и менять модуль без демонтажа контактора
• Стандартная конструкция обеспечивает взаимозаменяемость в рамках всей серии NC Аксессуары

Ограничения применения

• Не предназначен для коммутации силовых цепей - только вспомогательные цепи с малым током (до 10 А)
• Работает только с контактами NC1 и NC2; несовместим с другими сериями CHINT или конкурентов
• Не имеет защиты от внешних воздействий (IP-класс не указан - не используется во влажных или запылённых средах без дополнительного кожуха)
• Не поддерживает быстрый монтаж на DIN-рейку - только фронтальное крепление к контактору

Примеры использования

• Подключение индикационной лампы «Работает» к контактору на станке
• Передача сигнала о состоянии включения в PLC для логического управления
• Автоматическая блокировка другого контактора при активации NC1/NC2
• Сигнализация отказа или перегрузки через реле контроля

Практические советы

• Проверьте, что ваш контактор NC1 или NC2 имеет свободное место для фронтального монтажа - некоторые версии уже оснащены встроенными контактами
• Используйте провода сечением до 2,5 мм2 - более толстые не войдут в винтовые клеммы
• После установки проверьте механическую фиксацию: модуль должен плотно сидеть без люфта
• При проектировании схемы учтите, что все 4 контакта - НО, то есть замыкаются только при включенном контакторе
• Не используйте приставку вне температурного диапазона контактора - она работает в том же режиме, что и основной аппарат
