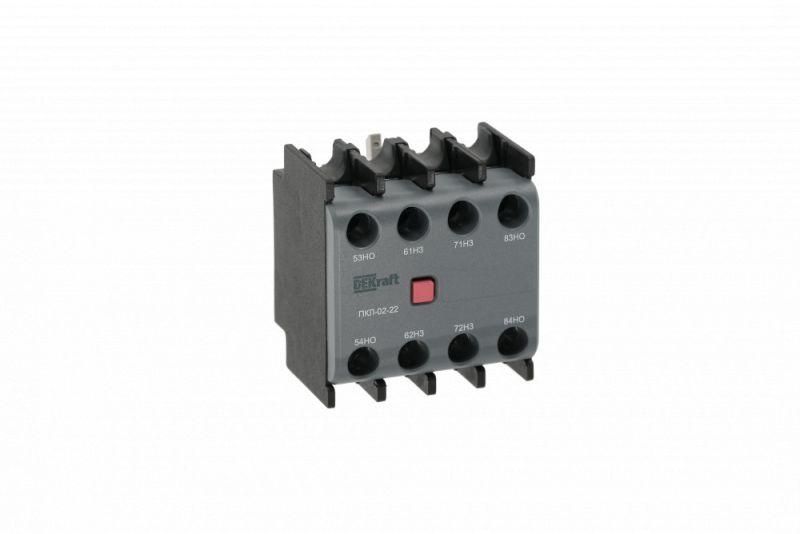

Приставка контактная лицевой установки 4НЗ ПКЛ-02 | 22174DEK DEKraft APC

Приставка контактная лицевой установки 4 нормально-закрытых контактов ПКЛ-02 - это модульное устройство для расширения числа вспомогательных контактов у контакторов серии DEKraft. Устанавливается на лицевую сторону контактора, обеспечивает надёжное коммутирование цепей управления с током до 10 А. Артикул 22174dek соответствует модели ПКЛ-02, совместимой как с оригинальными, так и с другими контактными аппаратами.

Назначение и область применения

Приставка контактная ПКЛ-02 используется для увеличения количества вспомогательных контактов в системах автоматизации. Она позволяет передавать сигналы состояния контактора - например, “включён” или “выключен” - в цепи управления, сигнализации или логических блоков. Применяется в панелях управления станков, конвейеров, насосных систем и другом промышленном оборудовании, где требуется контроль работы основного аппарата.

Технические характеристики

• Тип контактов: 4 нормально замкнутых (НЗ)
• Номинальный рабочий ток: 10 А
• Номинальное напряжение: до 690 В
• Степень защиты: IP20 (защита от доступа пальцами, но не от пыли и воды)
• Способ монтажа: фронтальная установка (на лицевую поверхность контактора)
• Тип подключения: винтовые зажимы
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Приставка ПКЛ-02 механически соединяется с контакторами серии КМ-102 DEKraft через защёлку - достаточно плотно прижать её к корпусу контактора до щелчка. Также совместима с аналогичными контактными аппаратами других производителей, если габариты и расположение крепёжных выступов совпадают. Для монтажа не требуются инструменты - достаточно рук. Подключение проводов осуществляется через винтовые клеммы: затягивайте их равномерно, избегая перегрузки жил.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для компонентов управления в промышленной автоматике. Степень защиты IP20 исключает случайный доступ к токоведущим частям, но не защищает от попадания пыли или влаги - поэтому не применяйте приставку в условиях повышенной запылённости или сырости без дополнительной защиты корпуса.

Преимущества

• Увеличивает функциональность контактора без замены всего устройства
• Быстрая установка и демонтаж благодаря защёлке
• Высокая надёжность контактов при токах до 10 А
• Поддерживает работу в широком диапазоне напряжений - до 690 В
• Совместимость с контактами других брендов снижает зависимость от одного производителя

Ограничения применения

• Не предназначен для работы в средах с высокой влажностью, пылью или химическими испарениями - IP20 недостаточно
• Не подходит для коммутации силовых цепей - только вспомогательные цепи управления
• Работает только с контактными аппаратами, имеющими совместимый крепёжный профиль
• Не рассчитана на частые операции включения/отключения свыше 5000 циклов в год - для таких задач используйте специализированные реле

Примеры использования

• Добавление сигнала “контактор включён” в панель управления станком
• Создание блокировки между двумя двигателями через вспомогательные контакты
• Передача состояния в PLC или релейную логику для аварийной остановки
• Индикация работы насоса через световой индикатор

Практические советы

• Перед установкой проверьте, что контактор имеет место для фронтальной приставки - некоторые модели имеют только боковые крепления
• При подключении проводов используйте наконечники типа “штыревые” - они обеспечивают более надёжный контакт в винтовых зажимах
• Не забудьте отключить питание перед монтажом или обслуживанием - даже вспомогательные цепи могут находиться под напряжением
• Если планируете использовать приставку с контактами других брендов, сравните размеры и положение защёлок - иногда требуется адаптер или точная подгонка
• Артикул 22174dek - это именно модель ПКЛ-02 с четырьмя НЗ контактами. Не путайте с другими вариантами серии (например, с НО контактами или меньшим числом контактов)
