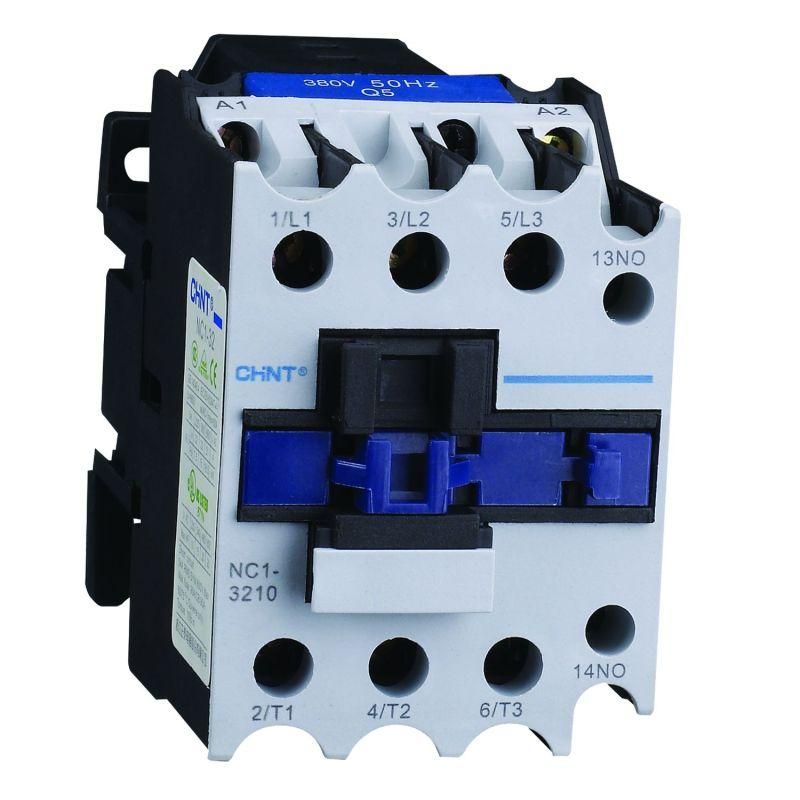

Контактор NC1-3210 32А 230В/АС3 1НО 50Гц (R) | 222051 CHINT

Контактор NC1-3210 32А 230В AC 1НО AC-3 (R) от CHINT предназначен для частого включения и отключения электродвигателей и других нагрузок переменного тока. Этот контактный аппарат из серии NC1 обеспечивает надёжную коммутацию при рабочем токе до 32 А и напряжении 230 В, что делает его популярным решением в промышленной автоматике.

Назначение и область применения

Контактор NC1-3210 32А 230В AC 1НО AC-3 (R) используется для удалённого управления трёхфазными электродвигателями и другим оборудованием, требующим частых включений/выключений. Подходит для систем автоматизации на заводах, в цехах, на конвейерах, насосных станциях и вентиляционных установках. Может работать как самостоятельный элемент или в составе магнитного пускателя с тепловым реле - тогда он обеспечивает защиту от перегрузок и коротких замыканий.

Технические характеристики

• Номинальный рабочий ток: 32 А (по классу AC-3 - для управления двигателями)
• Напряжение катушки управления: 230 В переменного тока (AC)
• Тип тока: Переменный (AC)
• Номинальная мощность: 15 кВт (при 380 В - типичная мощность двигателя, который можно управлять этим контактором)
• Количество главных контактов: 3 (все нормально разомкнутые - НО)
• Количество вспомогательных контактов: 1 (нормально разомкнутый - 1НО)
• Тип изделия: Механический контактор с электромагнитным приводом

Совместимость и монтаж

Контактор NC1-3210 32А 230В AC 1НО AC-3 (R) монтируется на DIN-рейку 35 мм, стандартную для промышленных щитов. Главные контакты рассчитаны на подключение медных проводов сечением до 16 мм2. Для подключения катушки управления используются клеммы A1/A2 - важно соблюдать полярность, хотя переменный ток не требует строгой фазировки. Вспомогательный контакт 1НО удобен для сигнализации состояния (например, “двигатель работает”) или создания самоблокировки в схеме пуска.

Этот контактор совместим с дополнительными модулями серии NC1: блоками выдержки времени, реверсивными блоками, тепловыми реле и блоками КРМ. Это позволяет формировать сложные системы управления без замены основного аппарата.

Безопасность и стандарты

Контактор NC1-3210 соответствует международному стандарту IEC 60947-4-1 для контакторов и пускателей. Серия NC1 прошла испытания на механическую и электрическую долговечность, что гарантирует работу более 1 млн операций при номинальной нагрузке. Устройство не имеет открытых токоведущих частей после установки - безопасно при правильном монтаже в закрытом шкафе.

Преимущества

• Высокая надёжность благодаря проверенной конструкции серии NC1
• Универсальность: легко расширяемый функционал через дополнительные модули
• Стандартный монтаж на DIN-рейку - совместим со всеми типовыми щитами
• Поддержка защиты от перегрузок при использовании с тепловыми реле
• Чёткая визуальная индикация положения контактов (на корпусе есть окно положения рычага)

Ограничения применения

• Не предназначена для постоянного тока (DC) - использование на DC повредит контакты
• Не рекомендуется для частых пусков двигателей выше 15 кВт - риск перегрева и быстрого износа
• Катушка управления рассчитана только на 230 В AC; при меньшем или большем напряжении контактор не сработает или выйдет из строя
• Не имеет встроенной защиты от короткого замыкания - обязательно требуется внешний автоматический выключатель

Примеры использования

• Управление трехфазным насосом в системе водоснабжения
• Включение конвейерной ленты на пищевом производстве
• Автоматическое управление вентилятором в HVAC-системе
• Основной элемент в схеме “звезда–треугольник” при запуске крупных двигателей (в паре с реверсивным блоком и временными реле)

Практические советы

• Выбирая контактор NC1-3210 32А 230В AC 1НО AC-3 (R), убедитесь, что ваш двигатель не превышает 15 кВт при 380 В - иначе нужен более мощный вариант из серии NC1 (до 95 А)
• Для длительной работы в условиях высокой влажности или пыли используйте контактор в герметичном шкафу с IP54+ - сам по себе он не имеет специальной степени защиты
• При сборке схемы с самоблокировкой подключите вспомогательный контакт 1НО параллельно кнопке “Пуск” - так устройство будет оставаться включенным даже после отпускания кнопки
• Заменяйте контактор NC1-3210 только аналогичной моделью - другие контакторы NC1 имеют разные наборы контактов и могут не подходить по габаритам или количеству вспомогательных контактов
