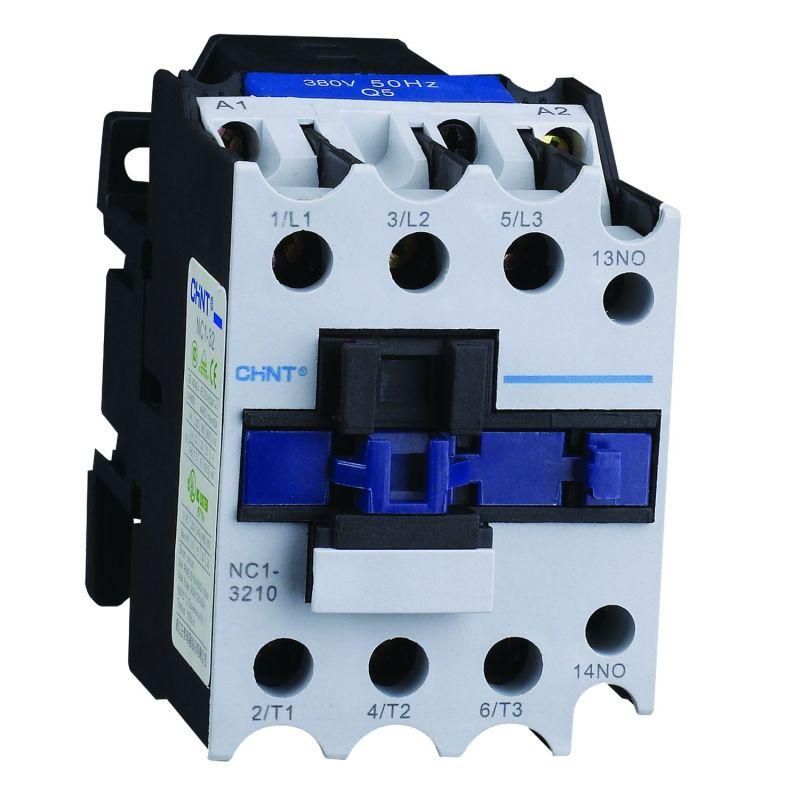

Контактор NC1-3201 32А 230В/АС3 1НЗ 50Гц (R) | 221957 CHINT

Контактор NC1-3201 32А 230В AC 1НЗ 50Гц (R) от CHINT предназначен для частого включения и отключения электродвигателей и других нагрузок переменного тока. Этот контактный аппарат из серии NC1 сочетает надёжность, компактность и возможность расширения функционала через дополнительные модули.

Назначение и область применения

Контактор NC1-3201 32А 230В AC 1НЗ 50Гц (R) используется для дистанционного управления силовыми цепями переменного тока. Подходит для запуска и остановки трёхфазных электродвигателей мощностью до 15 кВт, а также для коммутации нагревательных элементов, насосов, вентиляторов и другого промышленного оборудования.

Этот контактный аппарат часто применяют в системах автоматизации: на конвейерах, станках, системах вентиляции и водоснабжения. Его можно комбинировать с тепловыми реле для защиты от перегрузок - так формируются полноценные магнитные пускатели.

Технические характеристики

• Тип тока: переменный (AC), 50 Гц
• Номинальный рабочий ток: 32 А
• Напряжение катушки управления: 230 В AC
• Количество главных контактов: 3 (НО - нормально открытые)
• Количество вспомогательных контактов: 2 (1 нормально замкнутый + 1 нормально открытый - обозначено как “1НЗ”)
• Номинальная мощность: 15 кВт (при напряжении 380 В, класс нагрузки AC-1/AC-3)

Катушка срабатывает при напряжении 230 В - это распространённое напряжение в промышленных сетях. Главные контакты рассчитаны на постоянную работу при 32 А, что соответствует нагрузкам типичных двигателей средней мощности.

Совместимость и монтаж

Контактор NC1-3201 32А 230В AC 1НЗ 50Гц (R) монтируется на DIN-рейку 35 мм - стандарт для шкафов управления. Соединение проводов осуществляется зажимами с винтовым креплением - допускается использование медных жил сечением до 16 мм2.

Устройство совместимо со всеми дополнительными модулями серии NC1: блоками временной задержки, реверсивными блоками, вспомогательными контактами. Это позволяет легко адаптировать его под сложные схемы управления без замены основного аппарата.

Безопасность и стандарты

Контактор NC1-3201 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Он прошёл испытания на механическую и электрическую износостойкость, имеет степень защиты IP20 - то есть защищён от прикосновений к токоведущим частям, но не герметичен.

Преимущества

• Высокая долговечность: способен выполнять более 1 млн операций включения/выключения
• Широкая совместимость с модулями серии NC1 - гибкость в сборке схем
• Стандартный монтаж на DIN-рейку - удобство установки в щитах
• Чёткая маркировка контактов - снижает риск ошибок при подключении
• Поддерживает работу с тепловыми реле - обеспечивает комплексную защиту двигателя

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - требует установки внутри закрытых шкафов
• Катушка работает только от 230 В AC - несовместима с сетями 110 В или постоянным током
• Не подходит для частотного регулирования - управление скоростью двигателя требует частотного преобразователя
• Нельзя использовать в качестве разъединителя - для обслуживания требуется внешний рубильник или автоматический выключатель

Примеры использования

• Автоматическое включение насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Пуск вентилятора в HVAC-системе с использованием теплового реле
• Формирование реверсивного пускателя с двумя контактами NC1-3201 и блоком реверса
• Создание схемы “звезда–треугольник” для плавного пуска двигателя

Практические советы

• При подборе контактора проверяйте соответствие напряжения катушки (230 В) вашей сети управления - неверное напряжение вызовет отказ срабатывания
• Используйте дополнительные вспомогательные контакты для сигнализации состояния (например, “двигатель включен”) - они уже встроены в модель
• Для защиты от импульсных помех рекомендуется установить RC-демпфер на выходе контактора, особенно при управлении индуктивными нагрузками
• При монтаже соблюдайте минимальные зазоры между контактными группами - не допускайте бокового давления на корпус
• Проверьте посадочные размеры перед заказом: хотя устройство стандартизировано, другие модели NC1 имеют разные габариты
