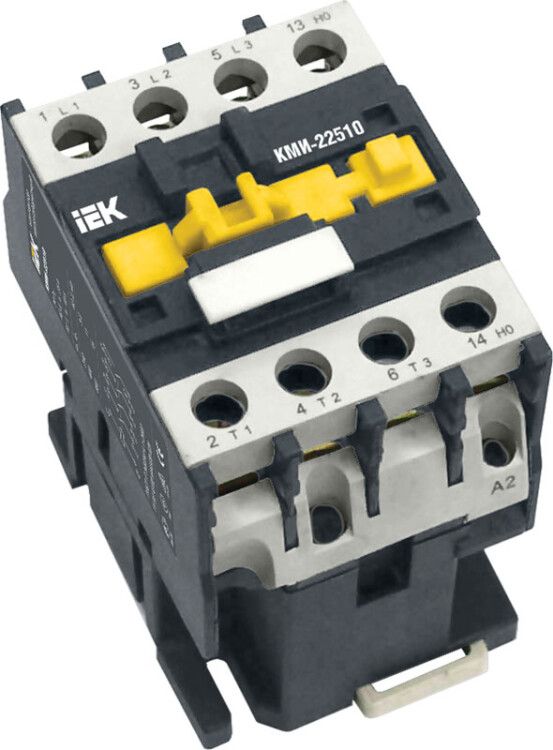

Контактор КМИ малогабаритный 32А катушка управления 230В АС 1НЗ - KKM21-032-230-01 IEK

Контактор малогабаритный КМИ-23211 32А 230В/АС3 1НЗ от IEK предназначен для дистанционного включения и отключения электрических нагрузок до 32 А, особенно в системах управления двигателями и оборудованием с активной или слаботочной индуктивностью. Этот контактный аппарат из серии КМИ сочетает компактность, надежность и соответствие ГОСТ Р50030.4.1, что делает его удобным решением для монтажа на DIN-рейку или плату в распределительных щитах.

Назначение и область применения

Контактор малогабаритный КМИ-23211 32А 230В/АС3 1НЗ используется для коммутации силовых цепей переменного тока. Он применяется для запуска, остановки и защиты электродвигателей мощностью до 15 кВт (категория применения АС-3), а также для управления осветительными, нагревательными и другими малоиндуктивными нагрузками (категория АС-1). Подходит для установки в щитах систем автоматизации, вентиляции, кондиционирования, насосных станций, кран-балок и оборудования с АВР.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания катушки: 230 В AC
• Номинальный ток: 32 А
• Число полюсов: 3
• Количество нормально замкнутых (НЗ) контактов: 1
• Номинальная мощность двигателя: 15 кВт
• Мощность управляющей катушки: 3,5 Вт
• Максимальное сечение подключаемого провода: 10 мм2
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от -25C до +50C)
• Срок службы: 15 лет (при соблюдении условий эксплуатации)
• Подключение: винтовые зажимы
• Способ монтажа: на монтажную плату или DIN-рейку

Совместимость и монтаж

Контактор малогабаритный КМИ-23211 32А 230В/АС3 1НЗ монтируется на стандартную DIN-рейку шириной 35 мм или крепится винтами непосредственно на вертикальную поверхность. Для фиксации можно использовать как механическую защелку, так и винты. Разрешено отклонение от вертикали до 30° в горизонтальной плоскости - это важно при установке в нестандартных шкафах. Катушка управления рассчитана на 230 В AC, поэтому не совместима с сетью 110 В или постоянным током. Подключаемый кабель должен иметь сечение не более 10 мм2 - большие жилы не войдут в зажимы.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р50030.4.1, который регламентирует безопасность и функциональность контакторов для промышленного применения. Сертифицирован для работы в условиях повышенной влажности и перепадов температур, характерных для промышленных объектов в России и странах СНГ. Отсутствие защиты от брызг (IP20) требует установки внутри закрытых щитов.

Преимущества

• Компактные габариты позволяют экономить место в распределительных щитах
• Низкая потребляемая мощность катушки (3,5 Вт) снижает нагрузку на управляющие устройства
• Наличие одного НЗ контакта позволяет реализовать базовые схемы сигнализации или блокировки
• Универсальный способ крепления - как на рейку, так и на стенку
• Высокая долговечность - срок службы до 15 лет при правильном использовании

Ограничения применения

• Не предназначен для реверсивных схем - только нереверсивное исполнение
• IP20 не обеспечивает защиту от влаги; нельзя устанавливать вне помещений или во влажных средах
• Один НЗ контакт - недостаточно для сложных схем управления, где нужны два типа контактов
• Не работает при питании катушки постоянным током или напряжением ниже 180 В
• Максимальный ток 32 А исключает применение для двигателей выше 15 кВт

Примеры использования

• Управление трехфазным насосом в системе водоснабжения
• Включение тепловой завесы в торговом зале
• Автоматический пуск вентилятора в HVAC-системе
• Коммутирование нагревательных элементов в сушильных камерах
• Схема АВР с использованием НЗ контакта для контроля состояния основного питания

Практические советы

• При монтаже на DIN-рейку убедитесь, что защелка плотно зафиксирована - проверьте легким покачиванием
• Затягивайте винтовые зажимы усилием рук, без инструментов - перетяжка повредит пластик
• Для длительной работы в холоде (-25C) рекомендуется предварительно прогреть устройство перед первым включением
• Если требуется больше контактов - выбирайте модели КМИ с током выше 40 А, они имеют две группы контактов
• Проверяйте соответствие напряжения катушки (230 В) с источником управления - неверное напряжение вызывает отказ или перегрев
